Утепление скрыто в стенах. Качество соединений можно проверить.
Проверка каркасного дома аэродверью и тепловизором помогает оценить воздухопроницаемость оболочки здания и найти участки, требующие внимания. Аэродверь создаёт контролируемый перепад давления, а тепловизор показывает температурные особенности поверхностей. Вместе эти инструменты позволяют предметно обследовать тёплый контур.
Разбираем, как проходит проверка каркасного и PREFAB-дома, что означает показатель n₅₀, когда лучше проводить испытание и какие результаты обсуждать с исполнителем. Материал подготовлен компанией «ПРЕФАБ ДОМ», которая проектирует и строит дома в Москве и Московской области.
Измерить герметичность
Получить результат испытания при заданном перепаде давления и зафиксированной подготовке здания.
Найти воздушные утечки
Проверить соединения, примыкания и проходки, где через оболочку может двигаться воздух.
Уточнить необходимые работы
Связать наблюдения с конкретными узлами, чтобы обсудить исправления и последующий контроль.
Видео: проверка герметичности каркасного дома аэродверью
В видео компании «ПРЕФАБ ДОМ» показываем работу аэродвери на строительном объекте. Посмотрите, как контролируемый перепад давления помогает искать утечки воздуха в соединениях тёплого контура. Такой контроль полезно планировать ещё при обсуждении строительства дома.
Все видео компанииБольше видеообзоров домов ПРЕФАБ ДОМПостроенные дома, строительные технологии и практические решения.Что такое аэродверь и что она измеряет

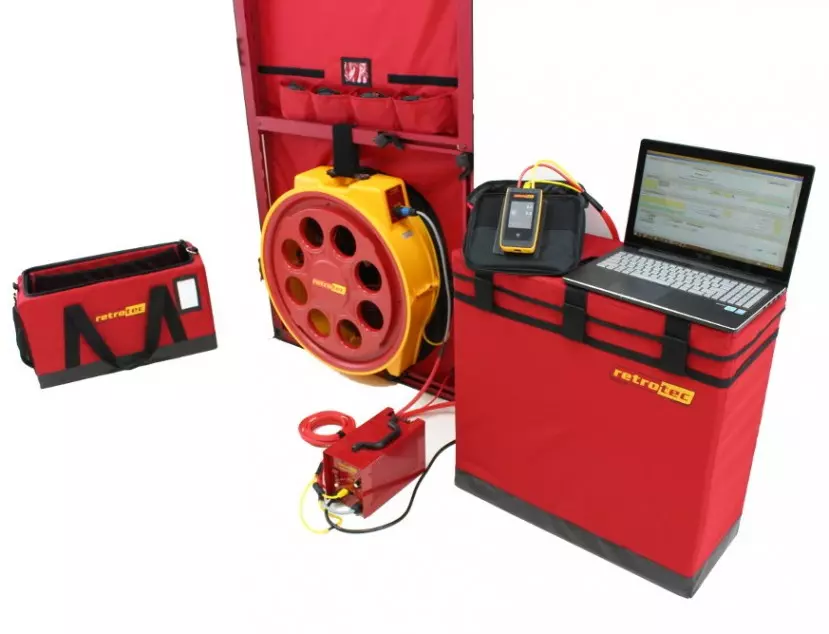

Аэродверь, или Blower Door, — комплект с вентилятором, измерителем перепада давления и системой определения расхода воздуха. Его устанавливают в наружный проём и используют для испытания воздухопроницаемости здания.
Вентилятор создаёт повышенное или пониженное давление относительно улицы. При измерениях определяют расход воздуха, необходимый для поддержания заданного перепада. В режиме поиска утечек обследуют места, через которые воздух проходит в оболочке дома.
Международный стандарт ISO 9972:2015 описывает измерение воздухопроницаемости методом создания перепада давления. Он относится к методике испытания; оценивать результат нужно по требованиям и задачам конкретного объекта.
Чем аэродверь отличается от тепловизора
| Инструмент | Что показывает | Для чего используется |
|---|---|---|
| Аэродверь | Воздухопроницаемость оболочки при контролируемом перепаде давления. | Для измерения и создания условий поиска воздушных утечек. |
| Тепловизор | Температурную картину поверхностей. | Для поиска аномалий и выбора участков для дополнительной проверки. |
| Совместное обследование | Результат измерений и температурные признаки движения воздуха. | Для сопоставления общей герметичности с наблюдениями в конкретных узлах. |
Аэродверь сама по себе не измеряет толщину утеплителя и сопротивление теплопередаче стены. Тепловизор не заменяет количественное испытание воздухопроницаемости. Каждый прибор отвечает на свою часть вопросов.
Почему контроль герметичности важен для каркасного и PREFAB-дома
Тёплый контур работает как система: утепление, воздухонепроницаемый слой, окна, двери и их соединения должны соответствовать проектным решениям. Достаточная толщина утеплителя не компенсирует случайные пути движения воздуха через оболочку.
В каркасном доме особенно важно внимательно выполнить стыки полотен, примыкания к конструкциям и проходки инженерных коммуникаций. При PREFAB-технологии дополнительно проверяют соединения собранных элементов. На этих участках инструментальная диагностика дополняет визуальный осмотр.
- Комфорт: поиск неплотностей помогает разобраться с локальными сквозняками и охлаждением отдельных зон.
- Энергозатраты: устранение подтверждённых утечек снижает неконтролируемый обмен воздуха, который может увеличивать нагрузку на отопление.
- Работа конструкций: выявленные пути движения воздуха важно оценить и с точки зрения переноса влаги.
- Контроль исполнения: замечания можно связать с конкретными соединениями и проверить после исправлений.
Экономия на отоплении зависит от всего дома: утепления, остекления, вентиляции, оборудования и режима проживания. По одному результату аэродвери нельзя обещать фиксированное снижение счёта.

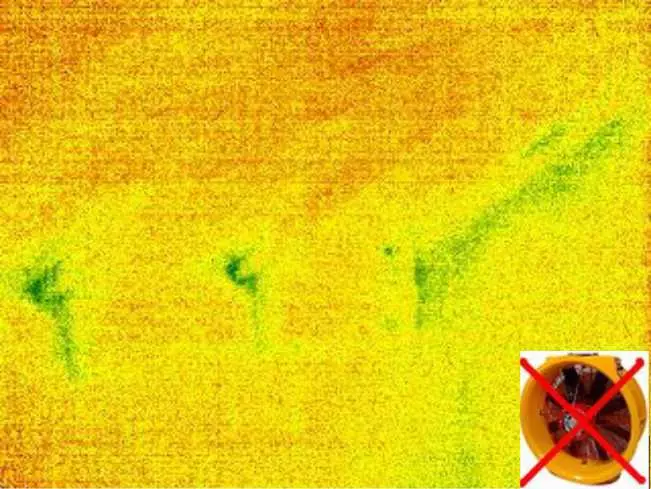

Как тепловизор помогает найти утечки воздуха
При разрежении наружный воздух поступает через неплотности и может менять температуру прилегающих поверхностей. Если температурный контраст достаточен, на термограмме становятся заметнее характерные участки охлаждения. Это помогает локализовать возможный путь утечки.
Цвет на снимке ещё не диагноз. Холодный участок может быть связан с утечкой, особенностью конструкции, влагой или условиями съёмки. Вывод делают с учётом температурной шкалы, наблюдений и дополнительных проверок.
При сравнении снимков важно учитывать ракурс и настройки отображения. Такие иллюстрации показывают принцип диагностики, но не дают самостоятельного расчёта теплопотерь.
Какие узлы проверяют в тёплом контуре
Обследование привязывают к устройству конкретного здания. Особое внимание обычно уделяют следующим зонам:
- примыканиям окон, наружных дверей и монтажным швам;
- соединениям воздухонепроницаемого слоя и местам его примыкания к конструкциям;
- стыкам стен с перекрытиями, полом и конструкциями кровли;
- проходкам труб, кабелей и вентиляционных каналов через оболочку;
- люкам и соединениям сборных элементов каркасного или PREFAB-дома.
Как проходит проверка дома аэродверью и тепловизором
- Определить задачу и границы испытания
Согласовать, какой объём здания проверяется, на каком этапе работ и какие показатели должны быть получены.
- Подготовить дом по выбранной методике
Закрыть наружные окна и двери, обеспечить сообщение помещений внутри проверяемого объёма. Подготовку вентиляционных отверстий и инженерных систем выполняет специалист и фиксирует в отчёте.
- Установить оборудование и выполнить измерения
Разместить аэродверь в проёме, подключить приборы, проверить исходные условия и провести предусмотренную методикой серию измерений.
- Обследовать узлы и найти возможные утечки
При диагностическом перепаде давления осмотреть доступные соединения и выполнить тепловизионное обследование в подходящих условиях.
- Оформить результат и согласовать дальнейшие действия
Передать показатели, наблюдения и материалы. Для подтверждённых замечаний определить способ исправления и необходимость повторной проверки.
До испытания также согласуют состояние печей, каминов, котлов и других установленных систем. Подготовка должна учитывать их безопасную работу и выбранный режим обследования.
Что означает показатель n₅₀
n₅₀ — кратность воздухообмена через неплотности оболочки при перепаде давления 50 Па. Единица измерения — ч⁻¹. Показатель связывает расход воздуха при испытании с внутренним объёмом, принятым для расчёта.
n₅₀ = Q₅₀ / V
Q₅₀ — расход воздуха при перепаде 50 Па, м³/ч; V — расчётный внутренний объём проверяемой части здания, м³.
Меньшее значение означает меньшую относительную утечку воздуха при сопоставимых условиях подготовки и измерений. Но n₅₀ не является обычным воздухообменом во время проживания: при испытании давление создаётся специально.
Какой результат считается хорошим
Целевой показатель и критерий приёмки согласуют с учётом проекта, применимых требований и методики. Для содержательного сравнения важны границы проверяемого объёма, его расчёт и подготовка отверстий.
В критериях Passive House встречается требование n₅₀ ≤ 0,6 ч⁻¹. Это один из критериев герметичности для соответствующего стандарта, а не самостоятельное основание называть любой дом пассивным. Также оцениваются энергетические и другие характеристики.
Удобнее обсуждать результат по протоколу конкретного дома, чем по универсальной таблице «для России» и «для Германии». Низкое n₅₀ характеризует герметичность оболочки, но не подтверждает все остальные работы на стройке.
Когда проводить испытание и нужна ли холодная погода
Диагностику полезно планировать после формирования воздухонепроницаемого контура, пока соединения доступны для исправлений. Готовность окон, дверей и инженерных проходок согласуют со специалистом. Финальная проверка позволяет оценить дом на завершённом этапе работ.
Измерения аэродверью и тепловизионная съёмка предъявляют разные требования к условиям. Для термографии важны температурный контраст и достаточная стабилизация здания. Ветер, солнечный нагрев и недавние изменения температуры могут осложнять интерпретацию.
Для оценки утепления часто ориентируются на разницу температур порядка 10 °C и более, однако конкретные условия и ограничения определяются задачей обследования. Аэродверь помогает проявить воздушные утечки, но не делает любую тепловизионную съёмку одинаково информативной круглый год.
Если дом требуется прогреть, способ и продолжительность подготовки согласуют заранее. Один универсальный срок прогрева не учитывает площадь, конструкцию и исходное состояние здания.
Что обсудить при получении отчёта о проверке
Результат должен быть понятен не только оператору оборудования, но и заказчику. При согласовании обследования уточните состав передаваемых материалов:
- Объект и этап работ: адрес, границы испытания и готовность конструкций.
- Методика и подготовка: какие отверстия и системы были закрыты или временно герметизированы.
- Исходные условия: температура, погодные факторы и объём для расчёта.
- Показатели: результаты измерений и итоговые значения с единицами.
- Обнаруженные особенности: фото, термограммы и привязка наблюдений к узлам.
- Дальнейшие действия: рекомендации и порядок контроля после исправлений.
Для повторного испытания после исправлений важно сохранить сопоставимость подготовки и расчёта. Так можно предметно оценить изменения, а не сравнивать случайные показания экрана.
Пример из практики: каркасный дом «Сибиряк»
Построенный каркасный дом «Сибиряк К140-2» в Подольске — пример, на котором можно познакомиться с решениями компании «ПРЕФАБ ДОМ». В карточке объекта представлены материалы о реализованном доме, а в отдельной статье — подробный разбор конструкций и результаты проверки герметичности.
Карточка объекта и подробный разбор дополняют друг друга: можно посмотреть построенный дом и затем изучить его конструктивные решения и материалы инструментального контроля.
Построенный домКак устроен каркасный дом «Сибиряк» 140 м²Конструкции, комплектация и материалы проверки аэродверью.Герметичный дом и вентиляция должны работать вместе
Управляемый приток свежего воздуха и удаление отработанного обеспечиваются предусмотренными решениями вентиляции. Случайные щели не дают стабильного воздухообмена и комфорта.
Испытание аэродверью не заменяет проектирование, настройку и проверку вентиляции. Тёплый дом для постоянного проживания требует согласованной работы оболочки и инженерных систем. Подробнее — в разделе «Инженерные системы».
Проверка каркасного дома в Москве и Московской области
При планировании строительства в Московском регионе стоит заранее обсудить этапы контроля тёплого контура. Для диагностики важны готовность конкретного дома, доступ к соединениям, условия отопления и погода на дату обследования.
Компания «ПРЕФАБ ДОМ» рассказывает о проверке построенных нами домов на странице предложения. Состав обследования, сроки и условия уточняются для вашего заказа. Чтобы обсудить задачу, сообщите местоположение, площадь, технологию и этап строительства.
Частые вопросы об аэродвери и тепловизоре
Можно ли проверить дом только тепловизором?
Можно выполнить тепловизионное обследование в подходящих условиях. Однако оно не даёт количественного результата воздухопроницаемости оболочки, который получают при испытании аэродверью.
Аэродверь показывает качество утеплителя?
Она измеряет воздухопроницаемость и помогает искать воздушные утечки. Состояние утепления оценивают другими наблюдениями и методами, в том числе термографией с учётом условий съёмки.
n₅₀ — это работа вентиляции в обычном режиме?
Нет. Это показатель испытания при специально созданном перепаде 50 Па. Обычный воздухообмен и работу вентиляции оценивают отдельно.
Любое синее пятно на термограмме — дефект?
Нет. Цвет зависит от шкалы и температуры поверхности. Причину аномалии уточняют по конструкции узла, условиям и дополнительным наблюдениям.
Можно ли проводить обследование летом?
Возможность измерений аэродверью зависит от готовности дома и подходящих условий. Для информативной термографии дополнительно нужен температурный контраст; состав обследования согласуют под сезон и задачу.
Когда лучше искать неплотности — до отделки или после?
Поиск полезен после формирования контура, пока соединения доступны. Проверка завершённого дома решает задачу итоговой оценки; этапы контроля стоит согласовать заранее.
Нужно ли повторное испытание после исправлений?
Если требуется подтвердить изменение герметичности или проверить устранение замечаний, повторный контроль позволяет оценить результат. Его объём и сопоставимость условий обсуждают со специалистом.
Низкое n₅₀ означает, что дом полностью качественный?
Оно характеризует герметичность проверенной оболочки. Прочность конструкций, утепление, влагозащита и работа инженерных систем требуют своих проверок.
