«Элегия К40-1» — реализованная одноэтажная каркасная баня, построенная в ТСН «Лесная Элегия» муниципального округа Чехов Московской области. Фактическая площадь объекта составляет 39,8 м². В компактной планировке предусмотрены кухня-гостиная 14,7 м², отдельная сауна, предбанник и просторная терраса 14,3 м².
Площадь построенной бани.
Просторная кухня-гостиная.
Отдельная сауна.
Большая терраса для отдыха.
«Элегия К40-1» показывает, что даже на площади около 40 м² можно организовать не только банную зону, но и полноценное пространство для отдыха семьи и гостей.
Внутри есть отдельная сауна, предбанник и кухня-гостиная, а большая терраса расширяет полезное пространство в сторону участка.
Такой формат хорошо подходит для использования как самостоятельной бани рядом с основным жилым домом или как компактного загородного объекта для отдыха на выходных.

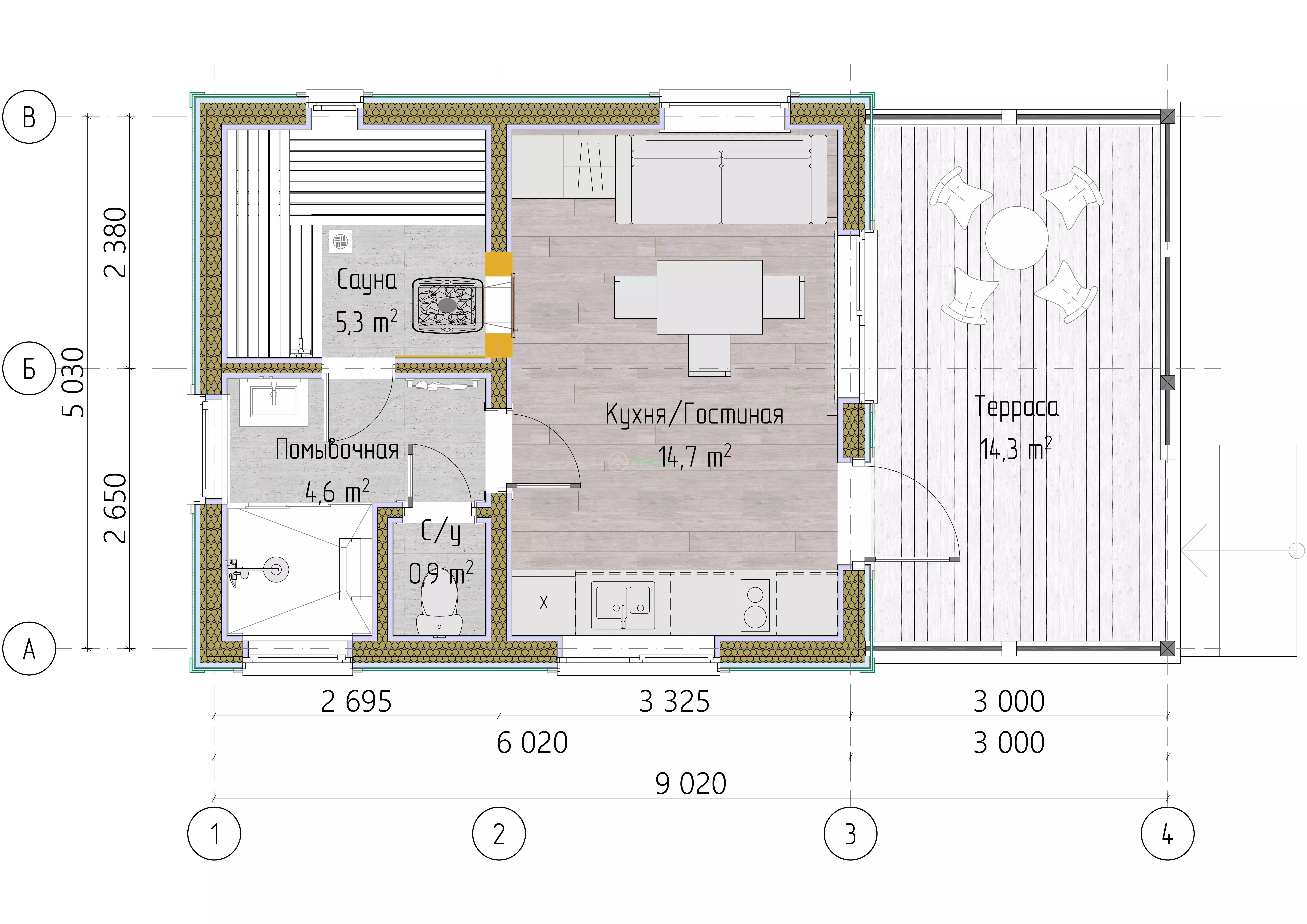

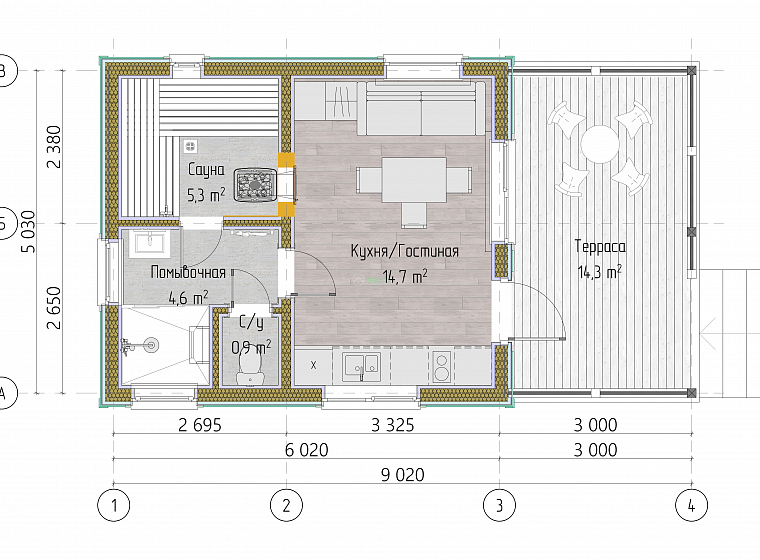

Планировка разделяет банную и общественную части, не увеличивая общий объём здания.
Основным помещением для отдыха становится кухня-гостиная, рядом располагается сауна, а предбанник создаёт промежуточную зону между помещениями с разными температурными режимами.
Отдельную роль играет просторная наружная терраса, которая по площади почти сопоставима с кухней-гостиной.
Главное помещение для отдыха — кухня-гостиная площадью 14,7 м².
Здесь можно разместить небольшую кухонную зону, обеденный стол и мягкую мебель.
После банных процедур не требуется переходить в основной дом: чаепитие, ужин или спокойный отдых можно организовать непосредственно в бане.
Для объекта общей площадью менее 40 м² общественная зона получилась достаточно просторной и остаётся главным жилым помещением проекта.
Банная зона включает отдельную сауну площадью 5,2 м².
Такой размер позволяет организовать полноценное пространство для парения с удобным размещением полков и проходов.
Отделение сауны от кухни-гостиной помогает разграничить температурные и влажностные режимы разных частей здания.
Между основными зонами предусмотрен предбанник площадью 4,5 м².
Он выполняет сразу несколько функций: служит переходной зоной, позволяет оставить одежду и банные принадлежности, а также отделяет горячую банную часть от помещения отдыха.
Для небольшой бани наличие отдельного предбанника существенно повышает комфорт эксплуатации.

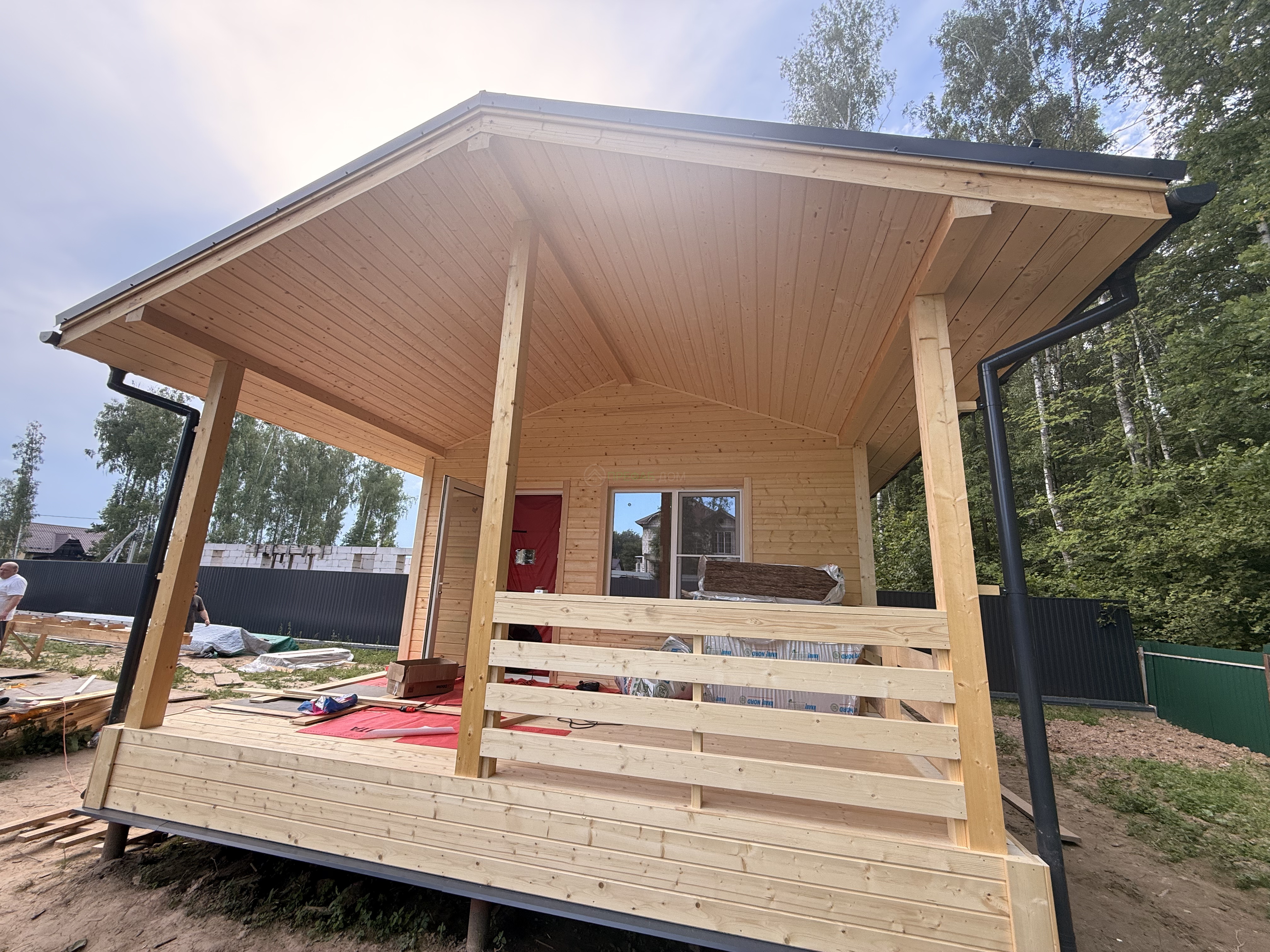

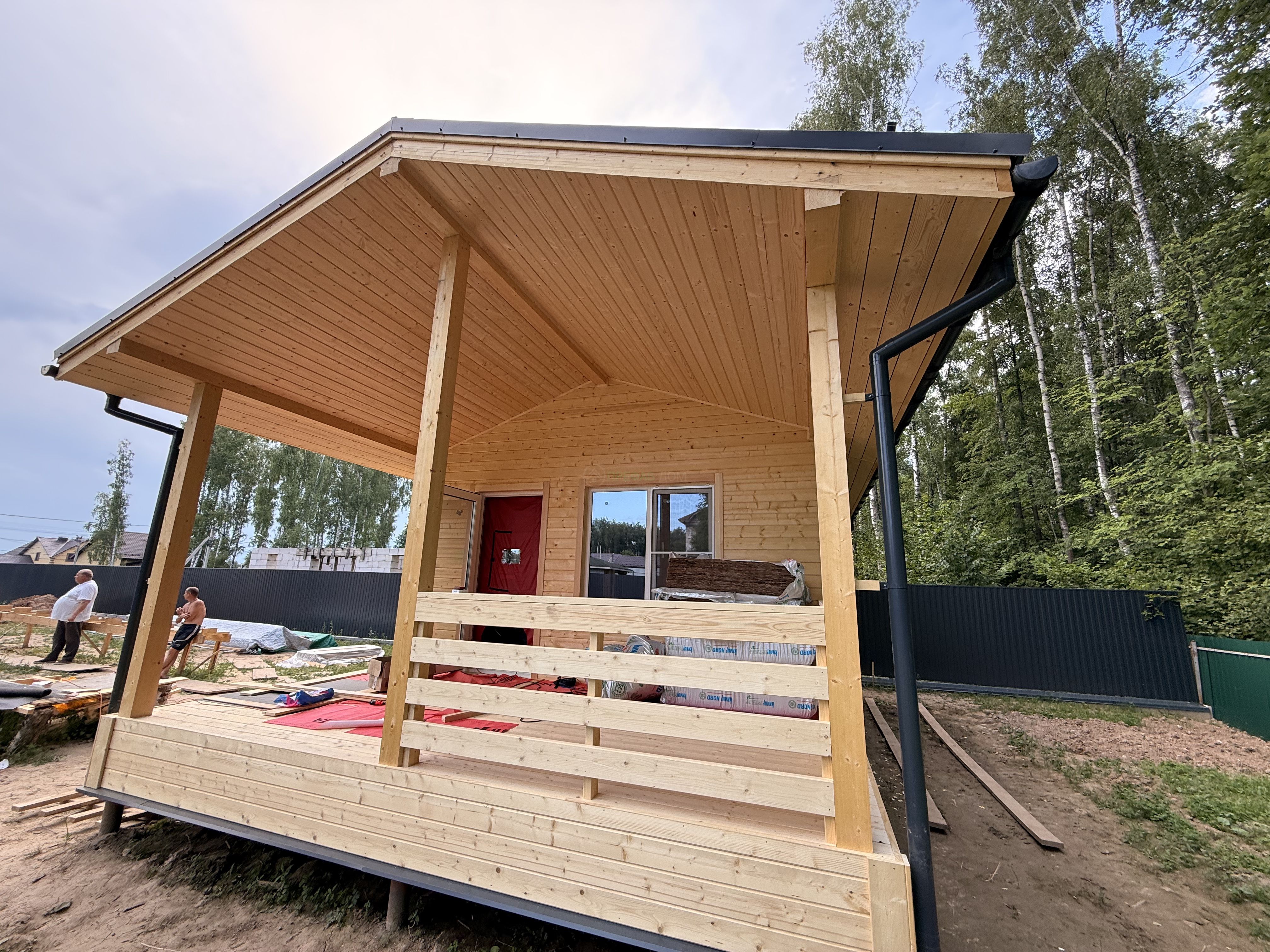

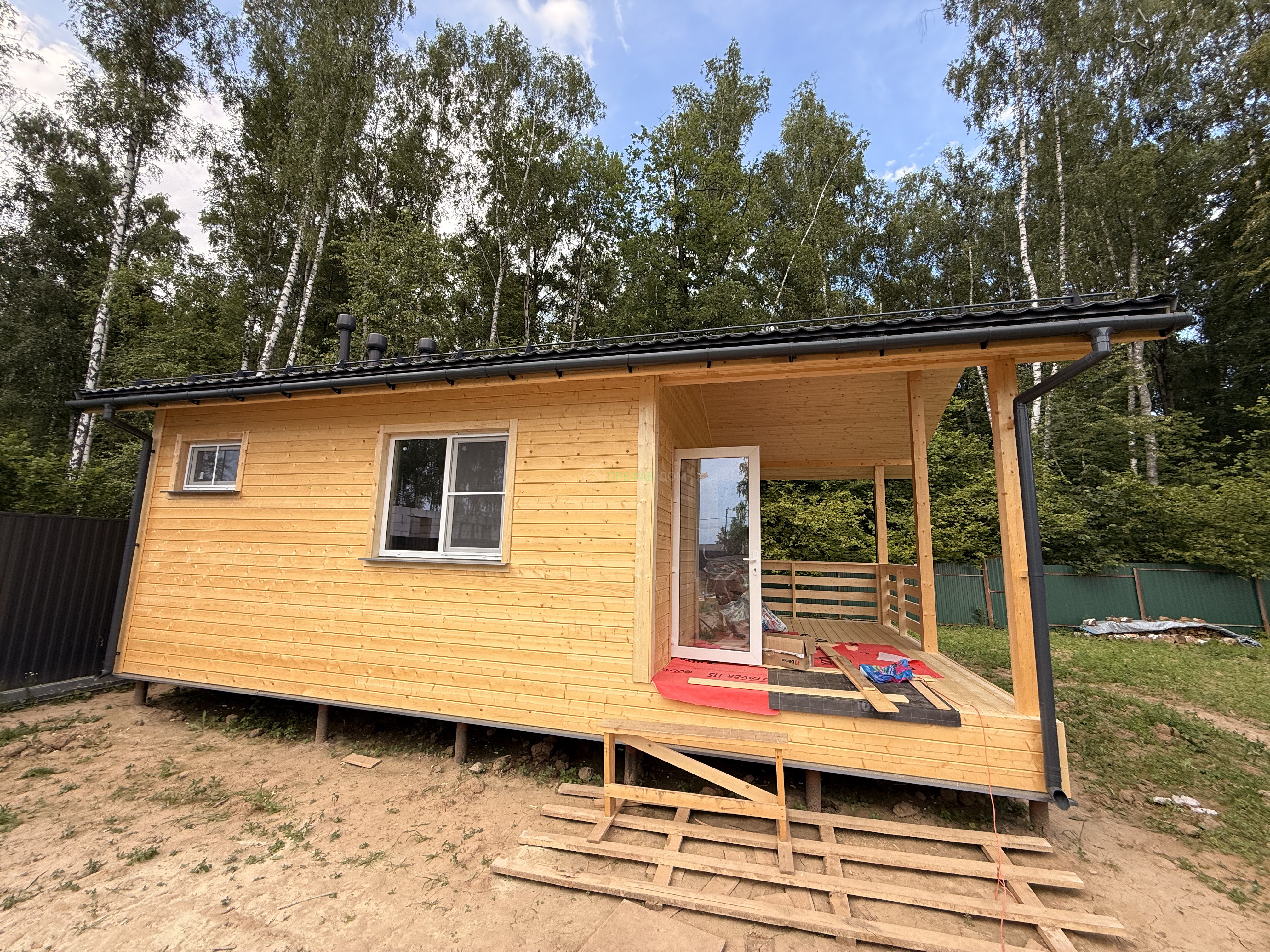

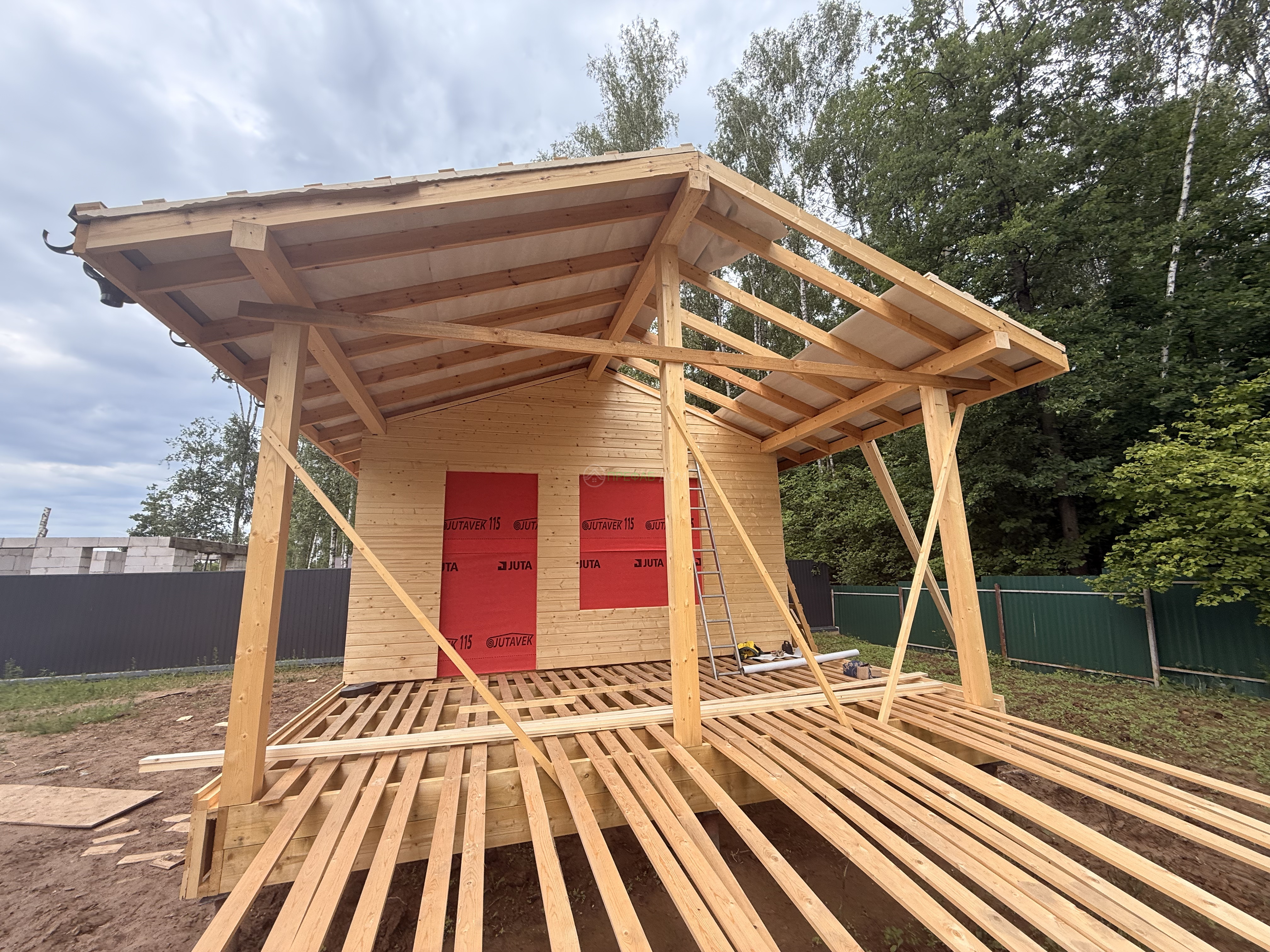

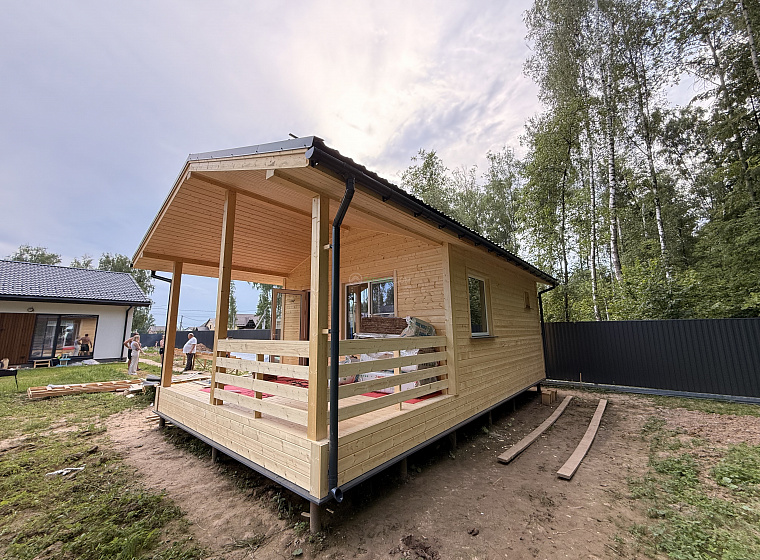

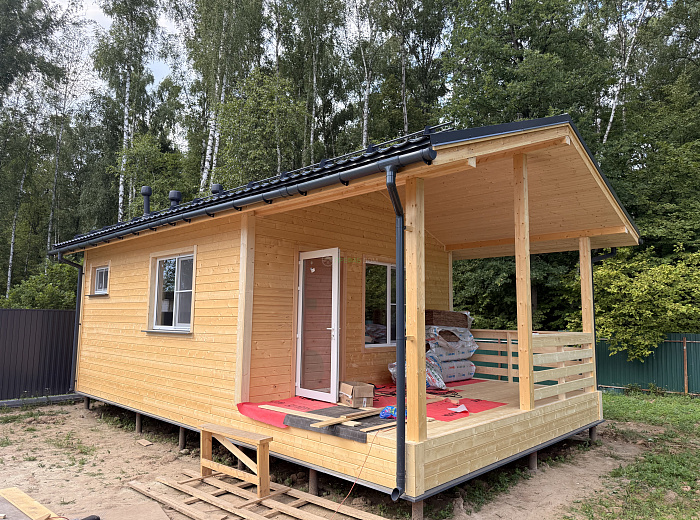

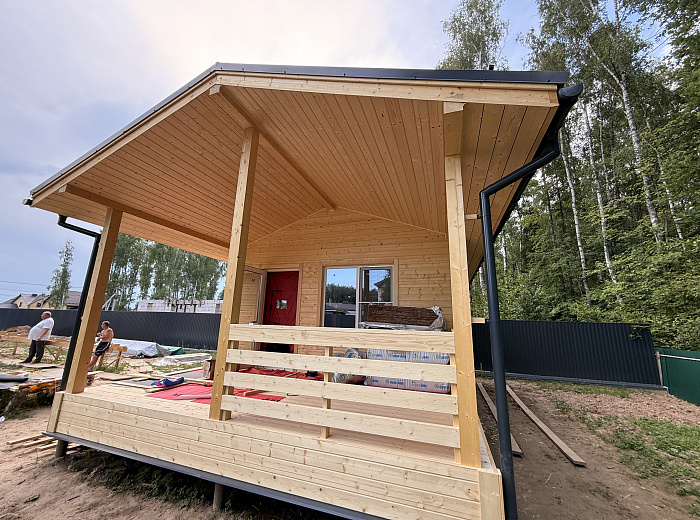

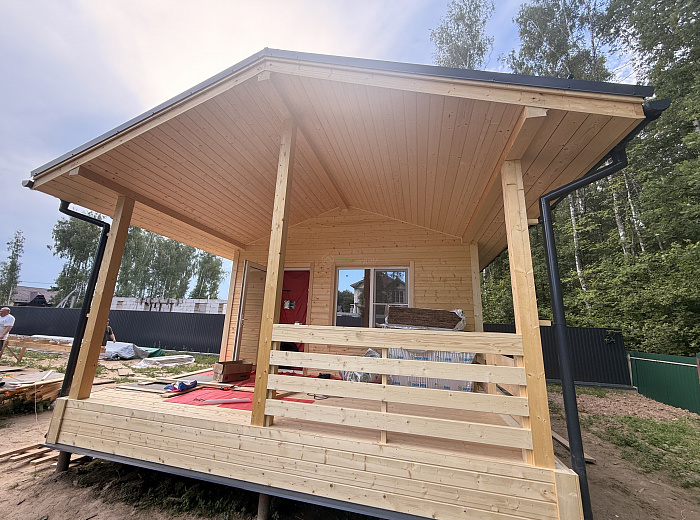

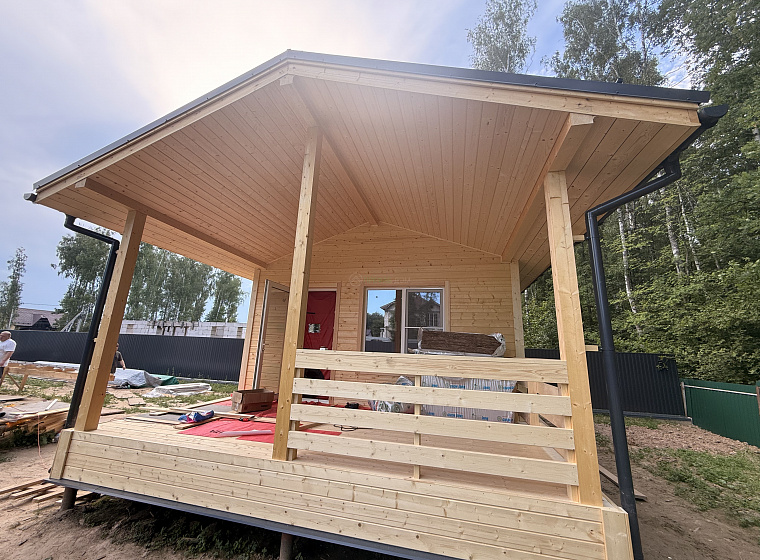

Одна из сильных сторон «Элегии К40-1» — просторная терраса площадью 14,3 м².
Она становится наружным продолжением зоны отдыха и позволяет разместить стол, кресла или садовую мебель.
После сауны можно выйти на свежий воздух, не переходя в другую часть участка.
В тёплое время года терраса фактически увеличивает используемое пространство бани на треть.
У актуальной версии проекта размер тёплого контура составляет 5,4 × 6,4 м.
К нему примыкает терраса размером 5,4 × 3,0 м.
Такая компоновка позволяет сохранить небольшое пятно застройки, при этом получить довольно развитую наружную зону отдыха.
Все помещения «Элегии» расположены на одном уровне.
Для бани это особенно удобно: между сауной, предбанником, кухней-гостиной и террасой нет лестниц и перепадов между этажами.
Одноэтажная схема также упрощает связь здания с окружающим участком.

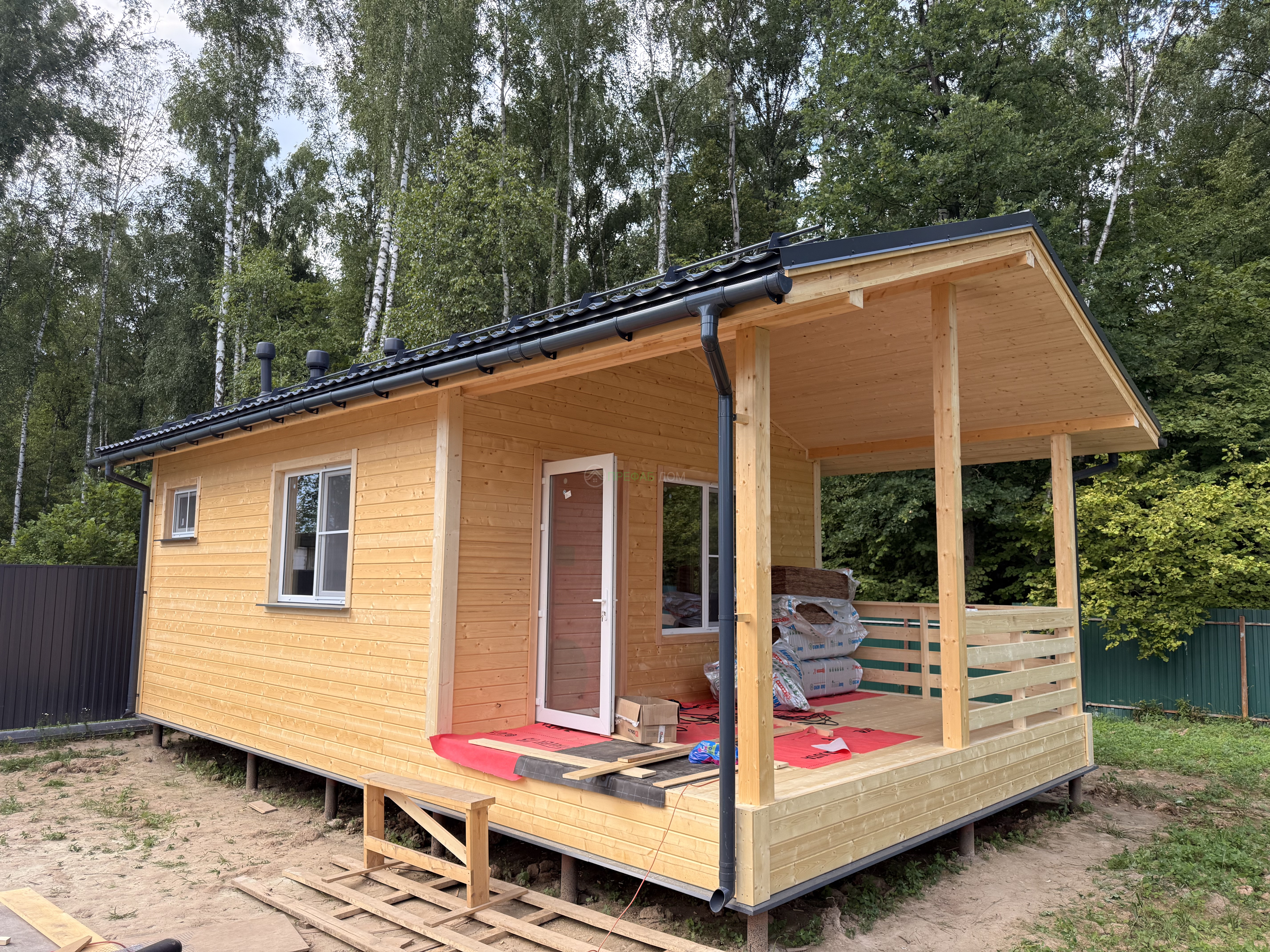

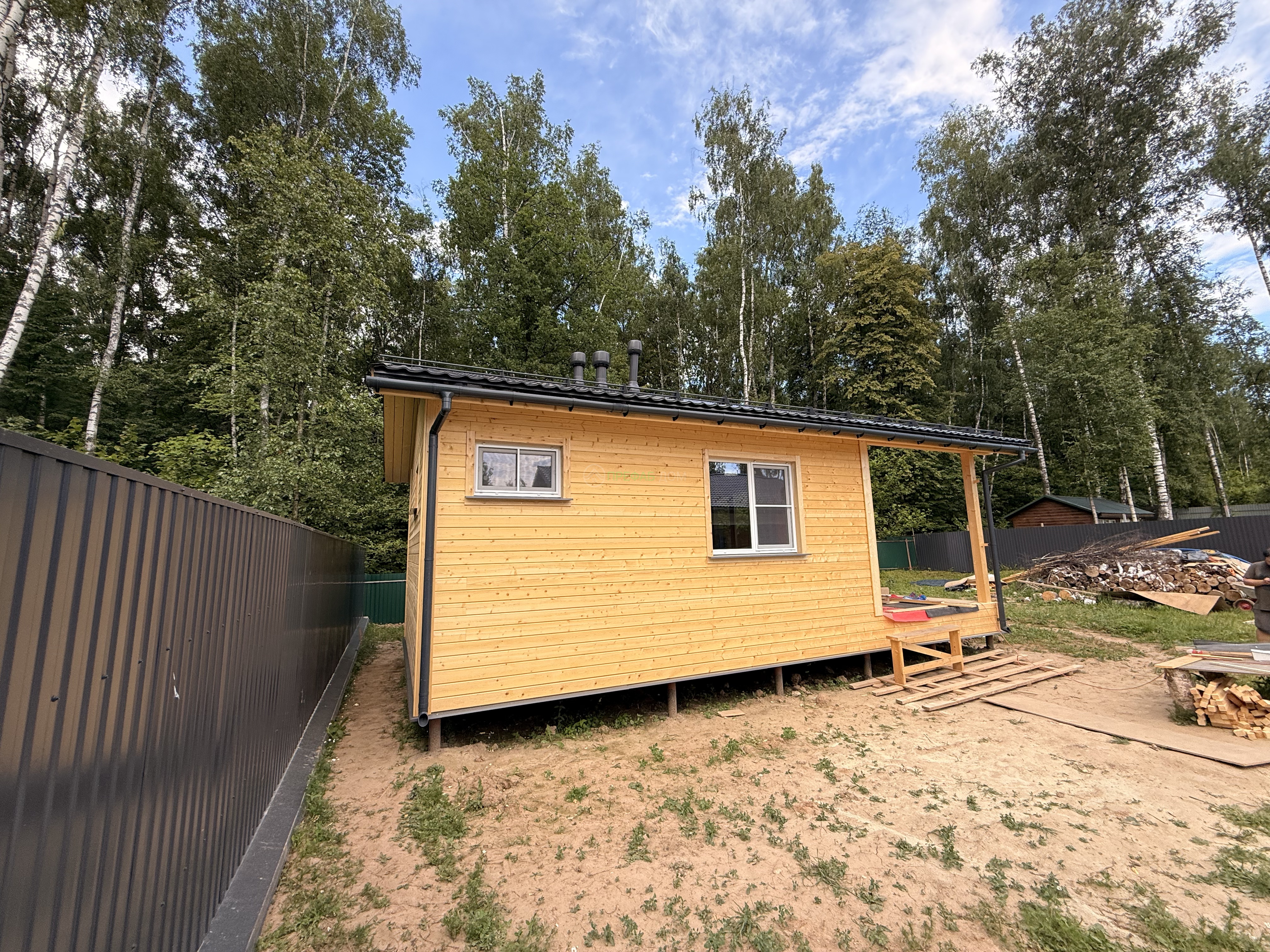

Проект выполнен в спокойной классической стилистике.
Простая прямоугольная форма, двухскатная кровля и деревянная наружная отделка создают образ традиционной загородной бани без сложных декоративных элементов.
Такая архитектура хорошо сочетается как с современным домом, так и с более классической загородной застройкой.

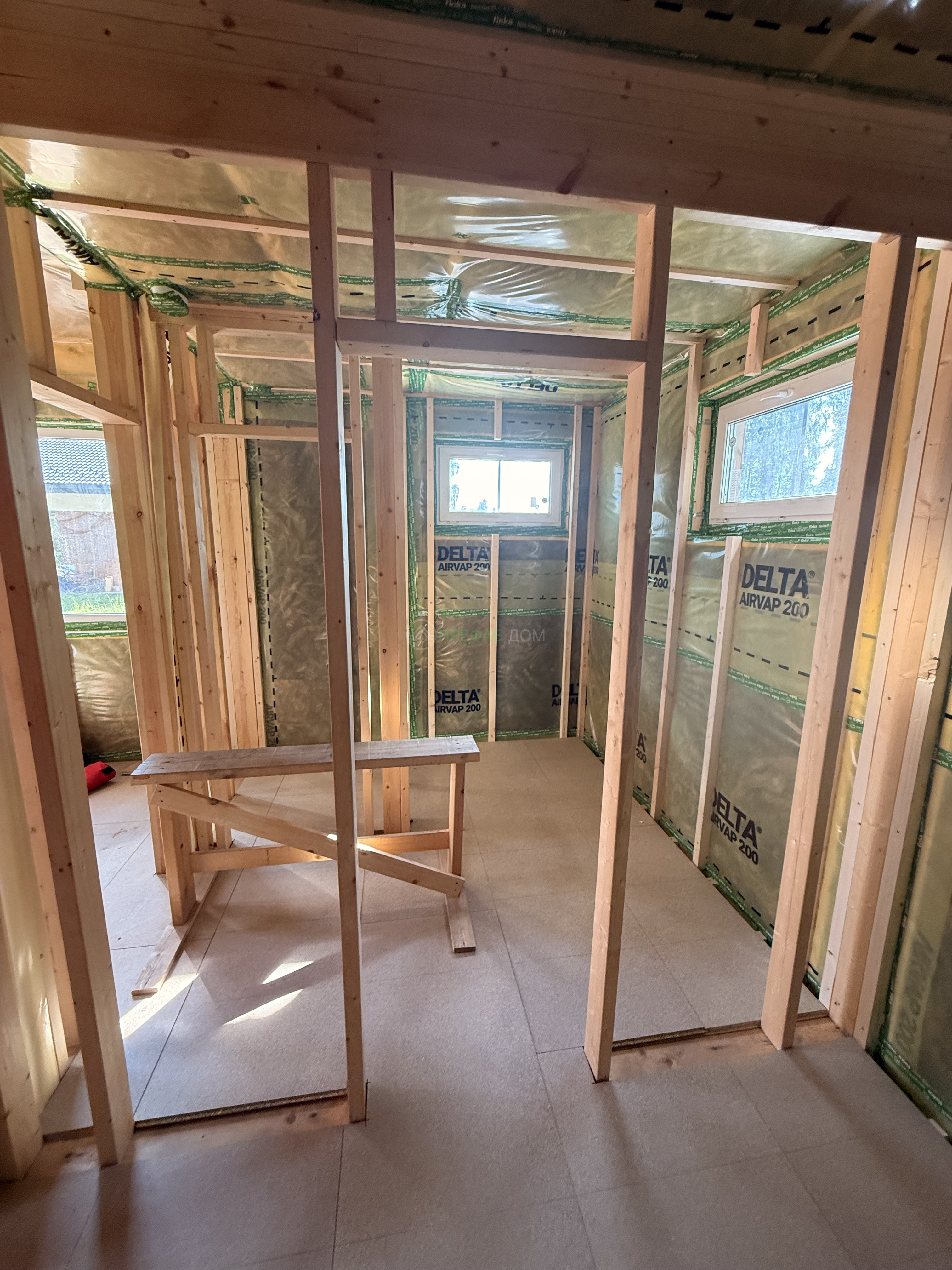

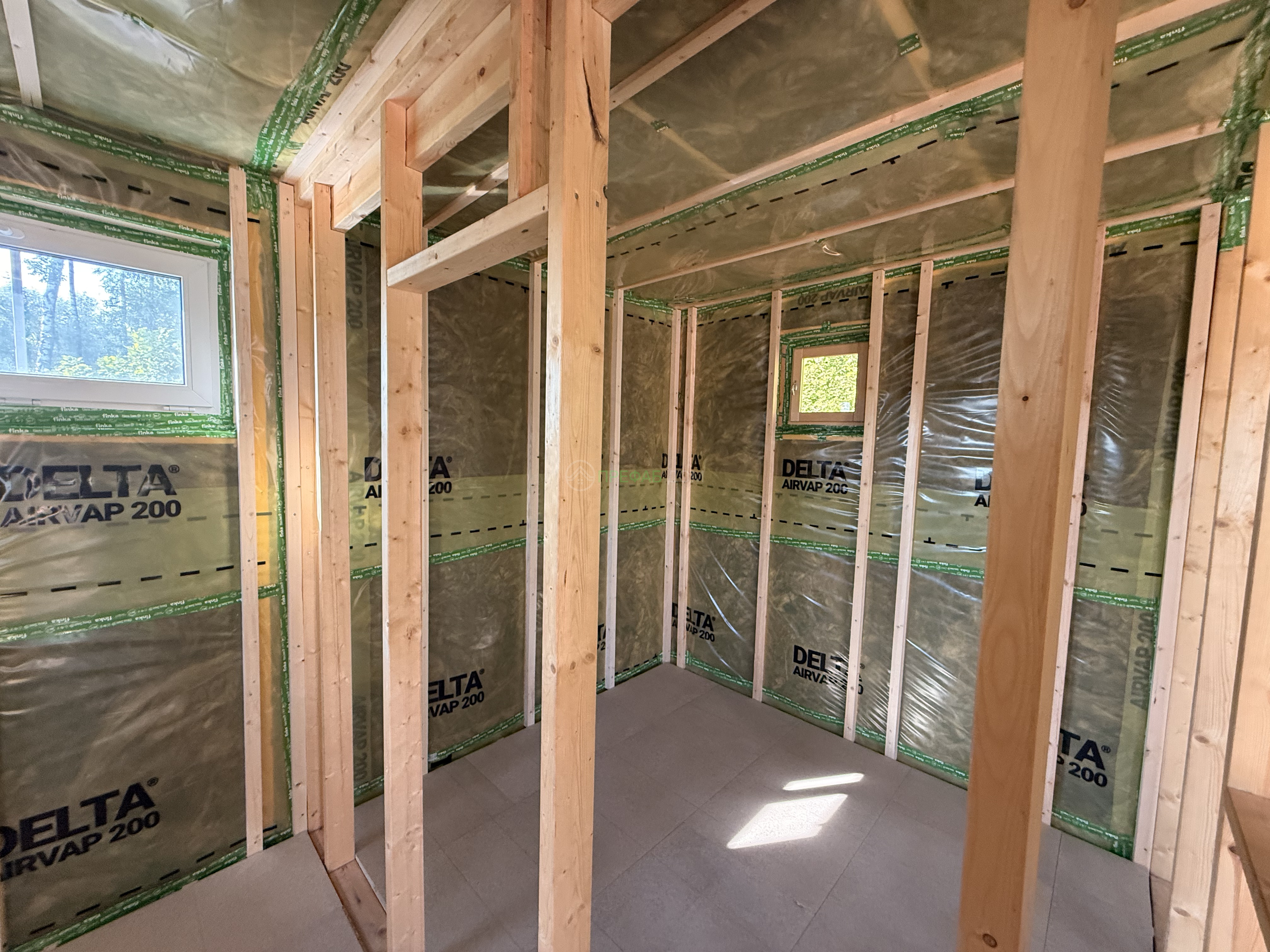

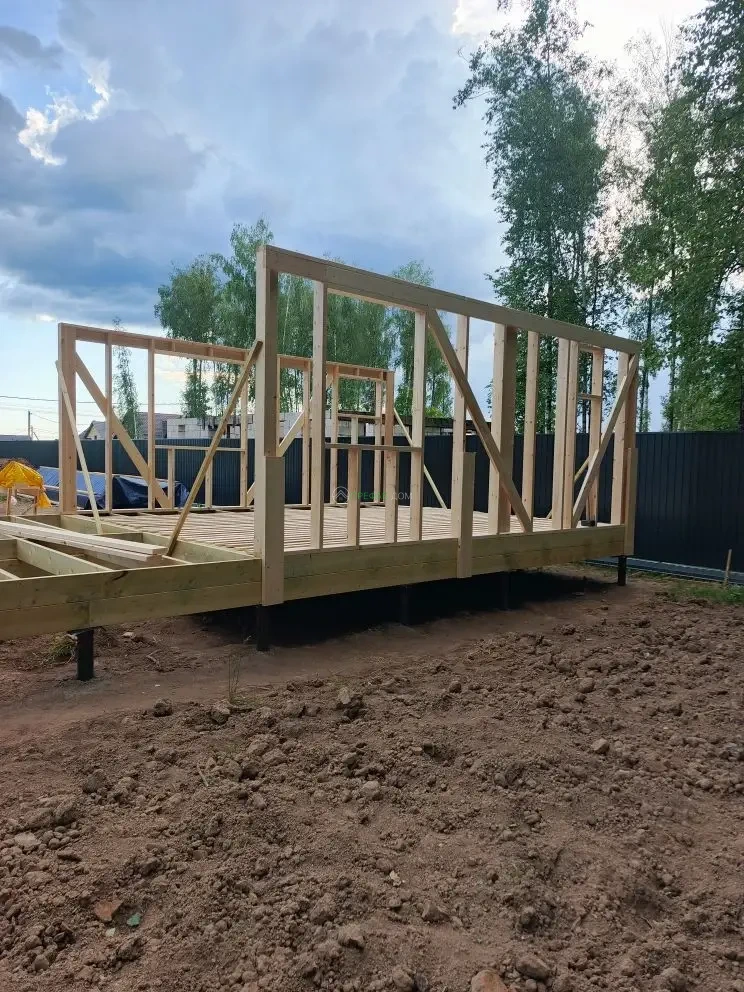

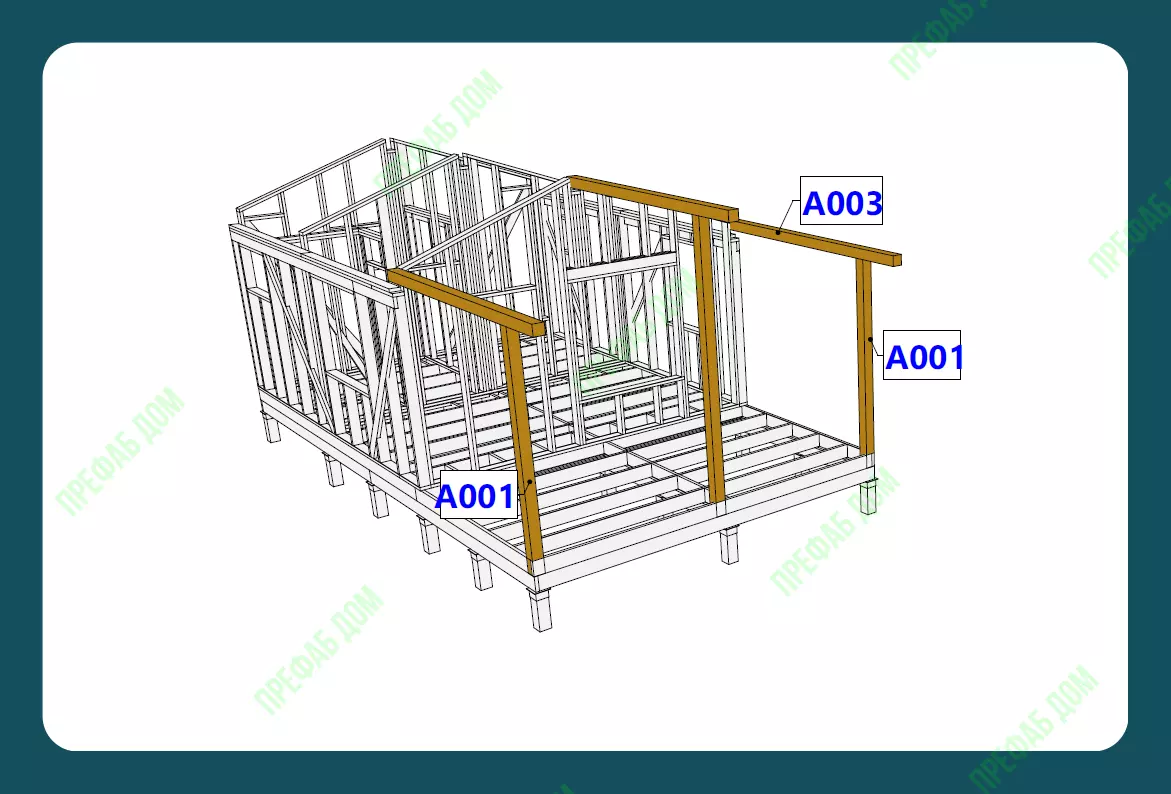

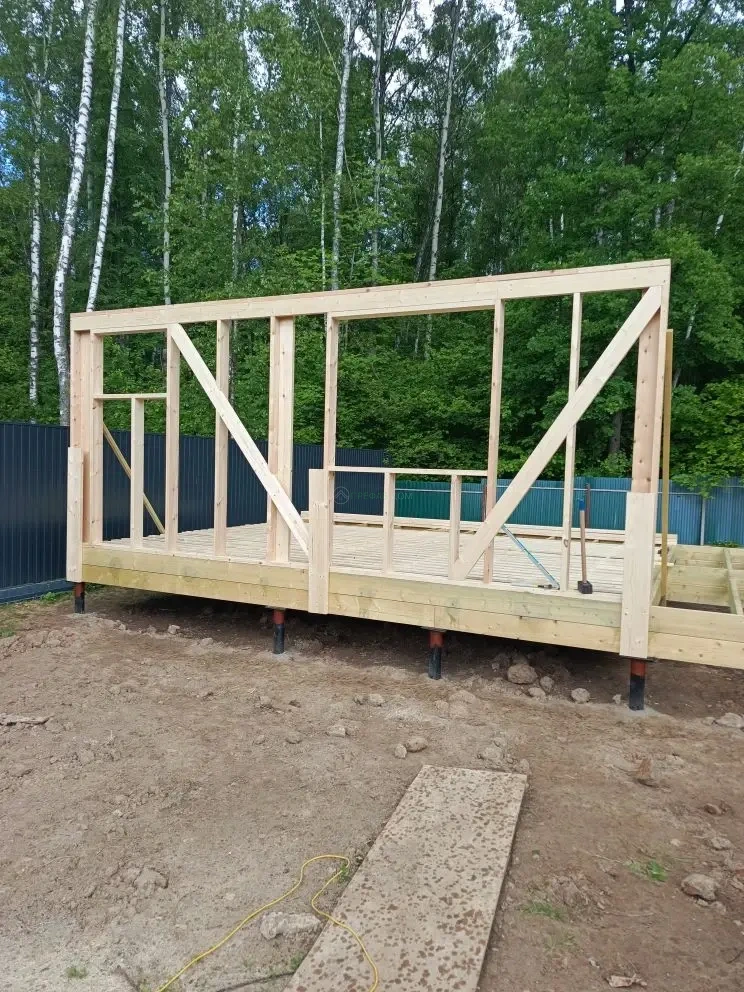

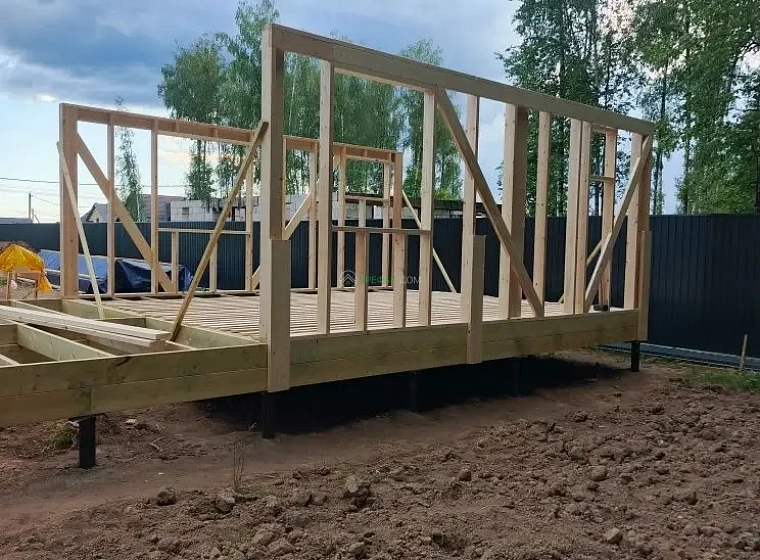

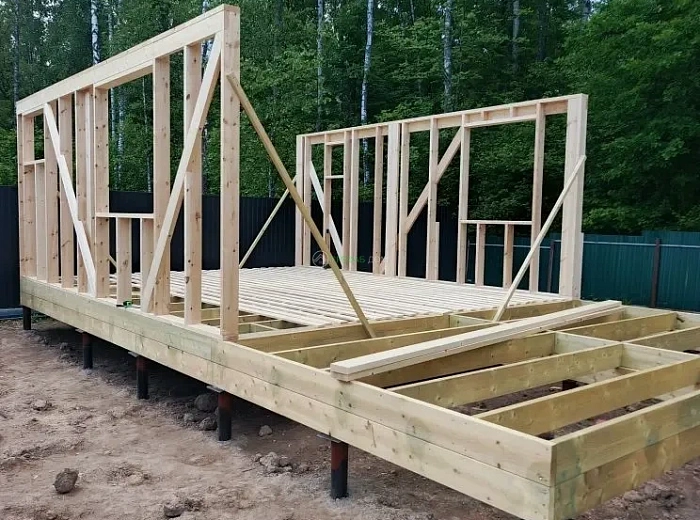

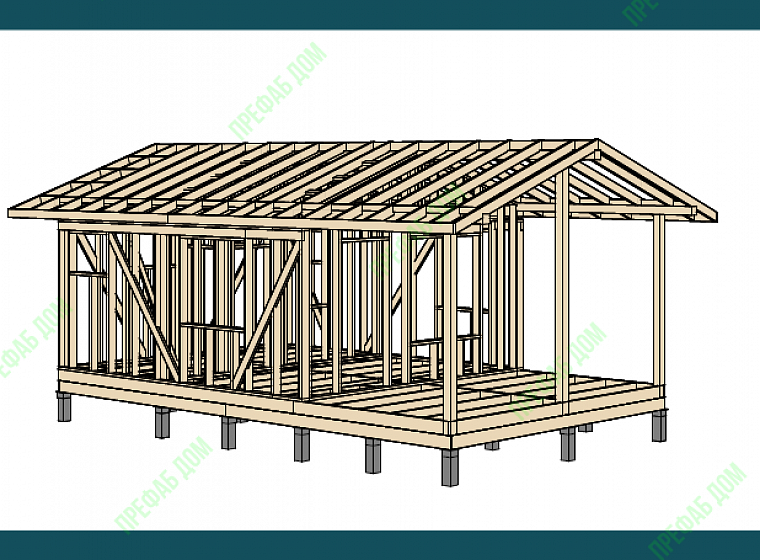

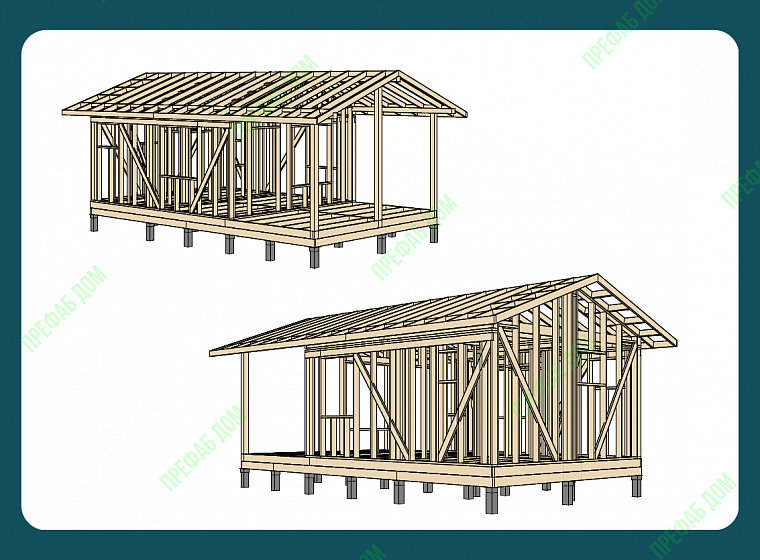

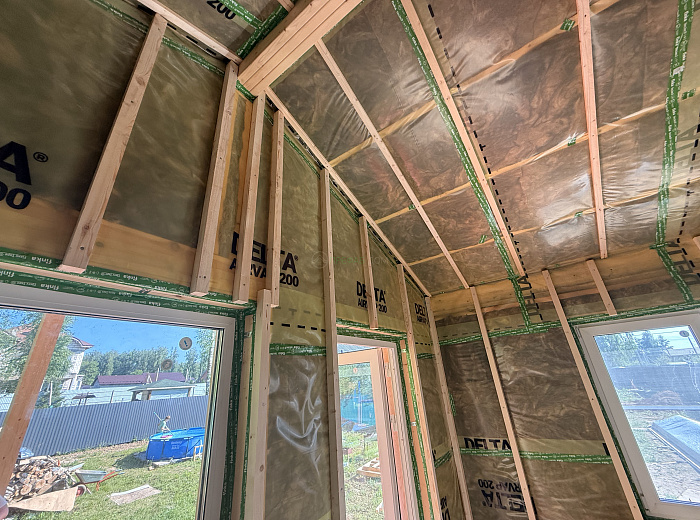

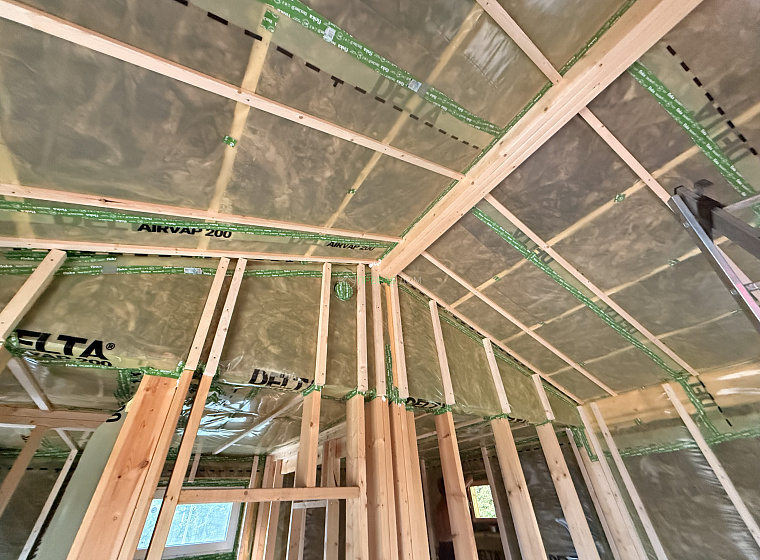

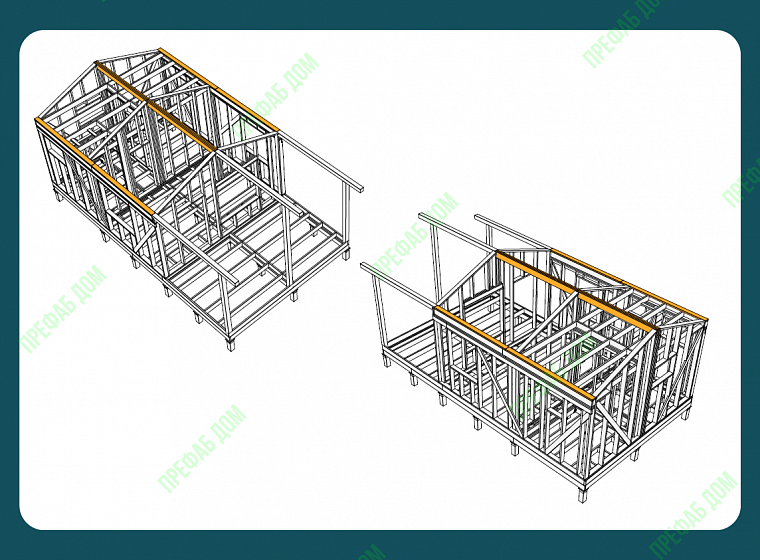

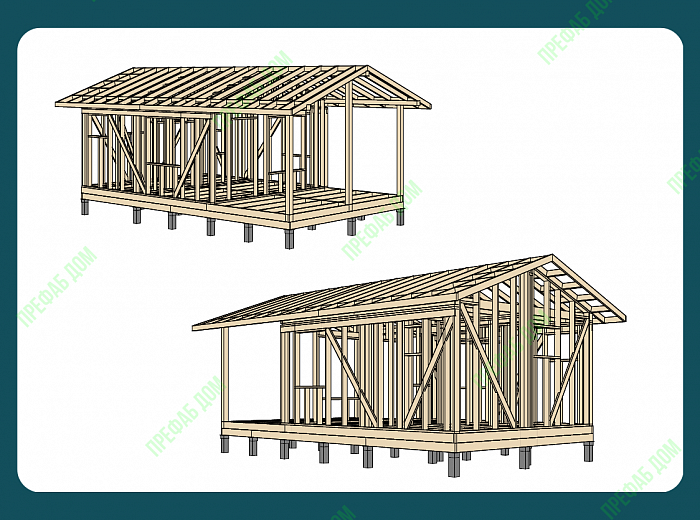

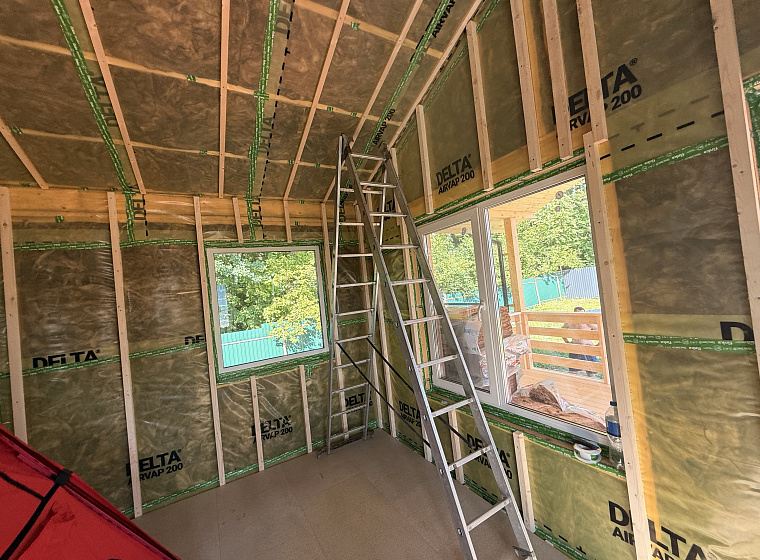

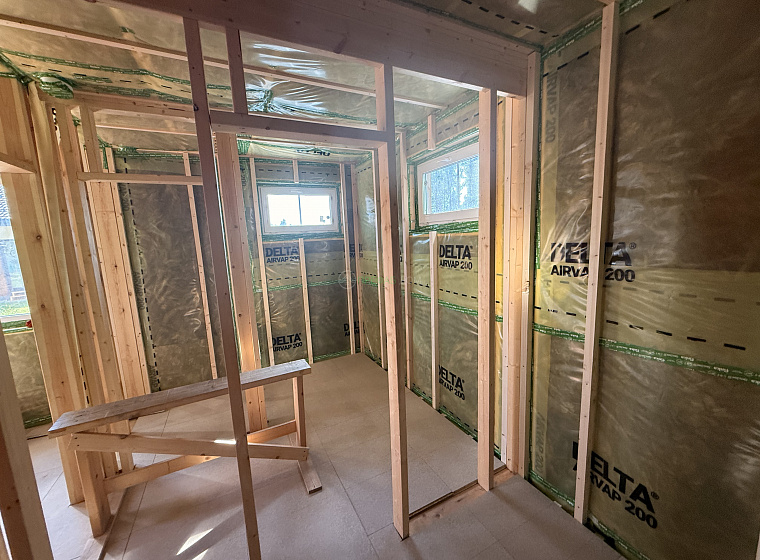

Построенная «Элегия К40-1» выполнена по каркасной технологии.

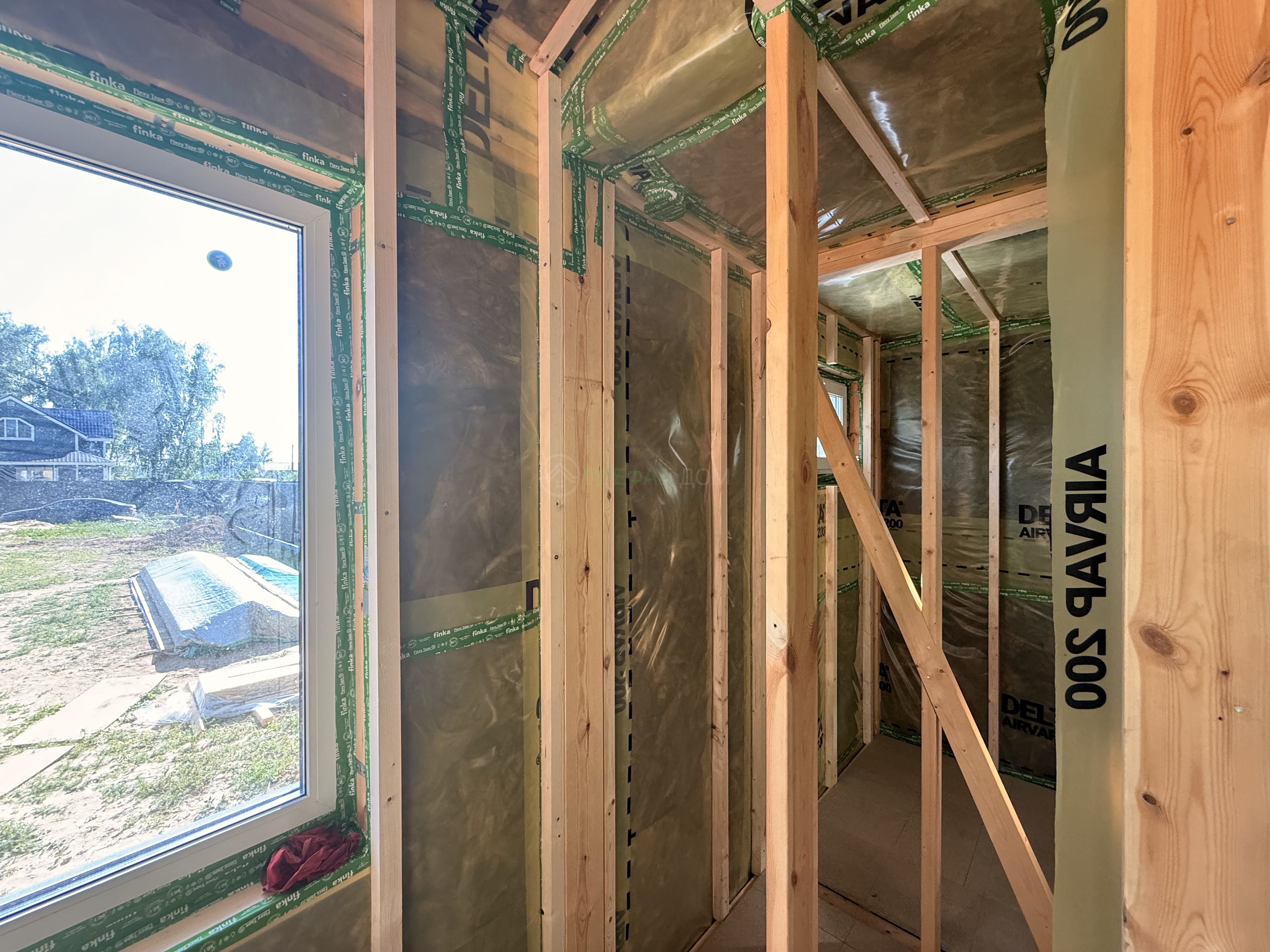

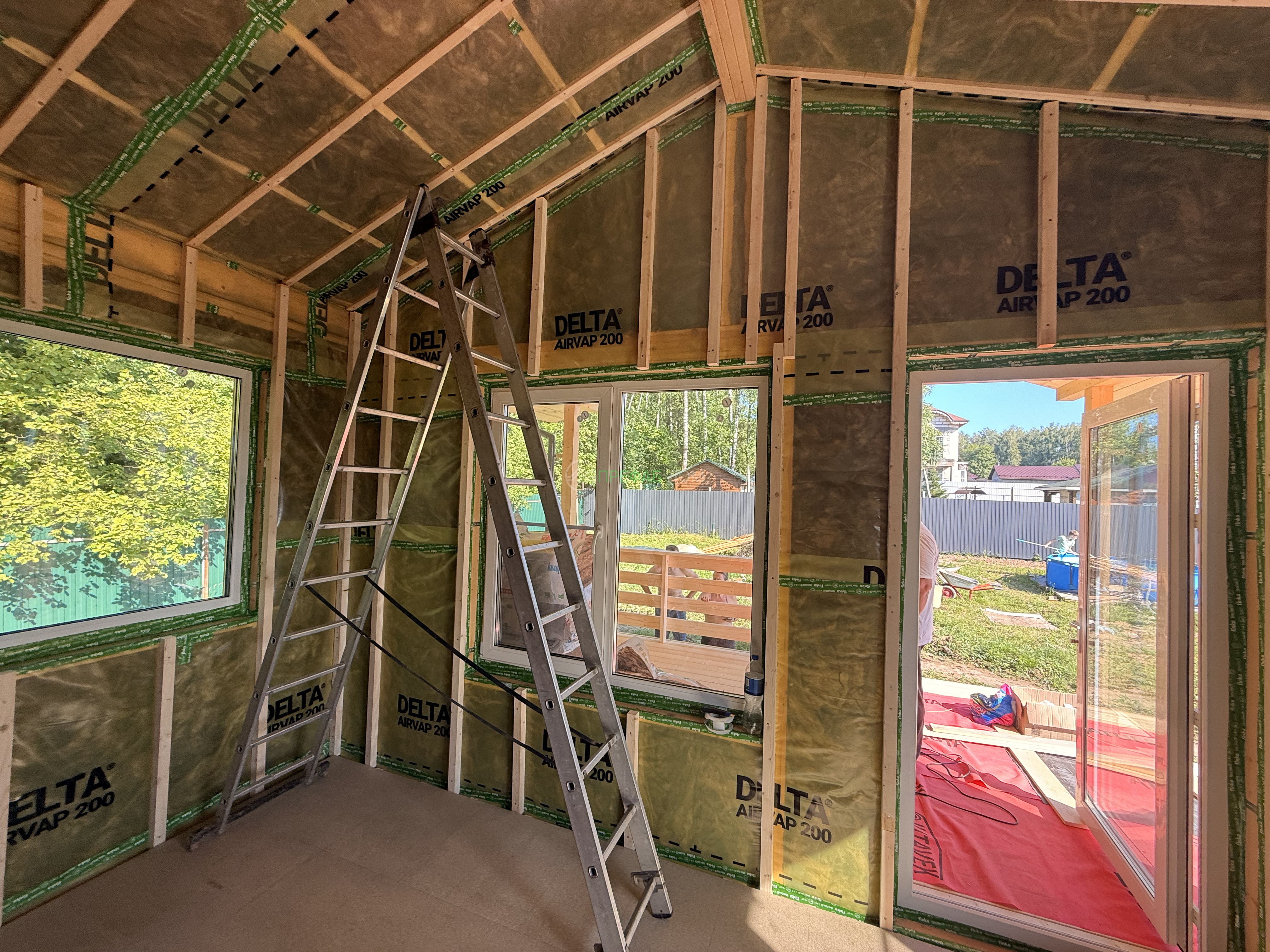

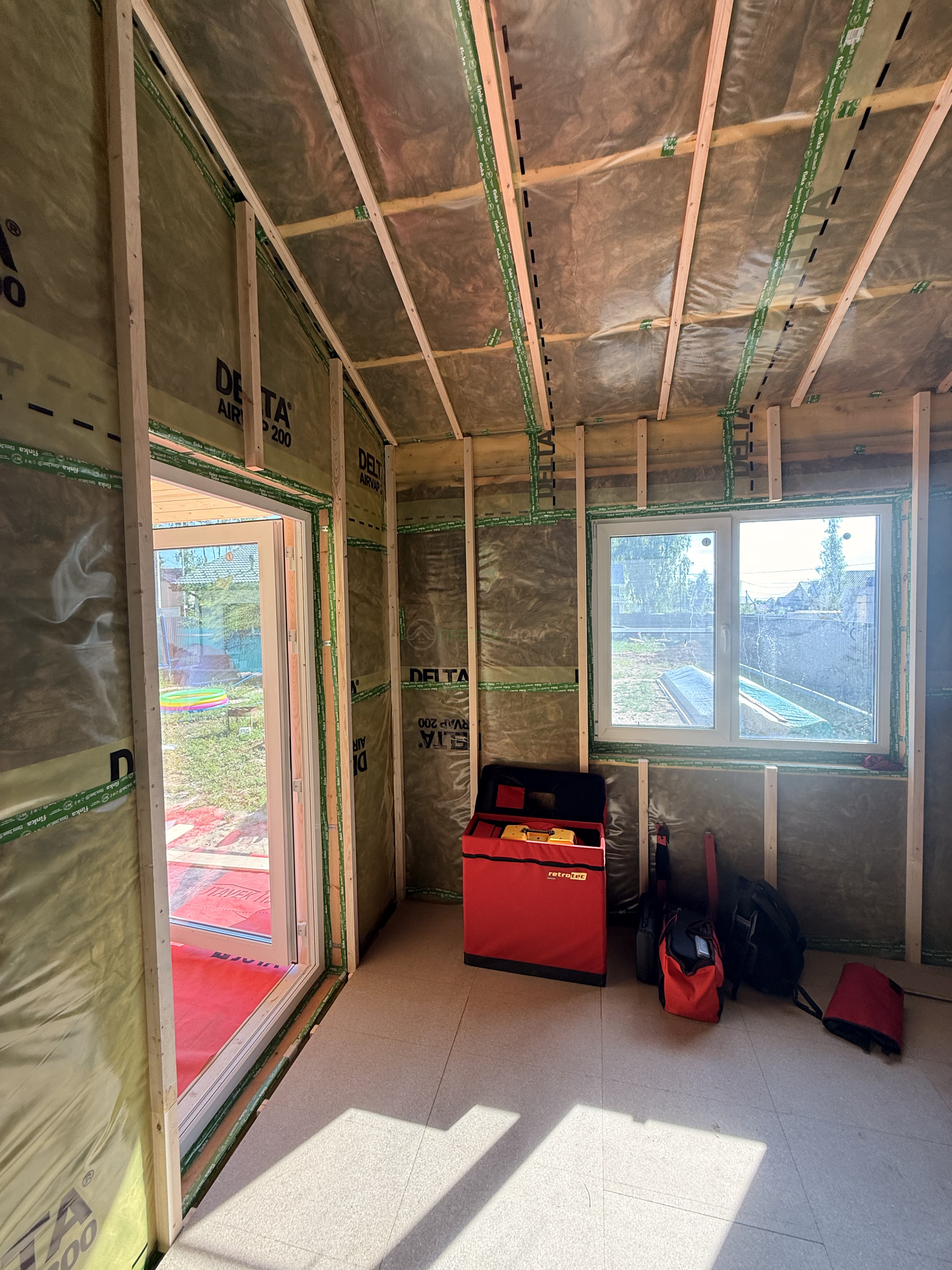

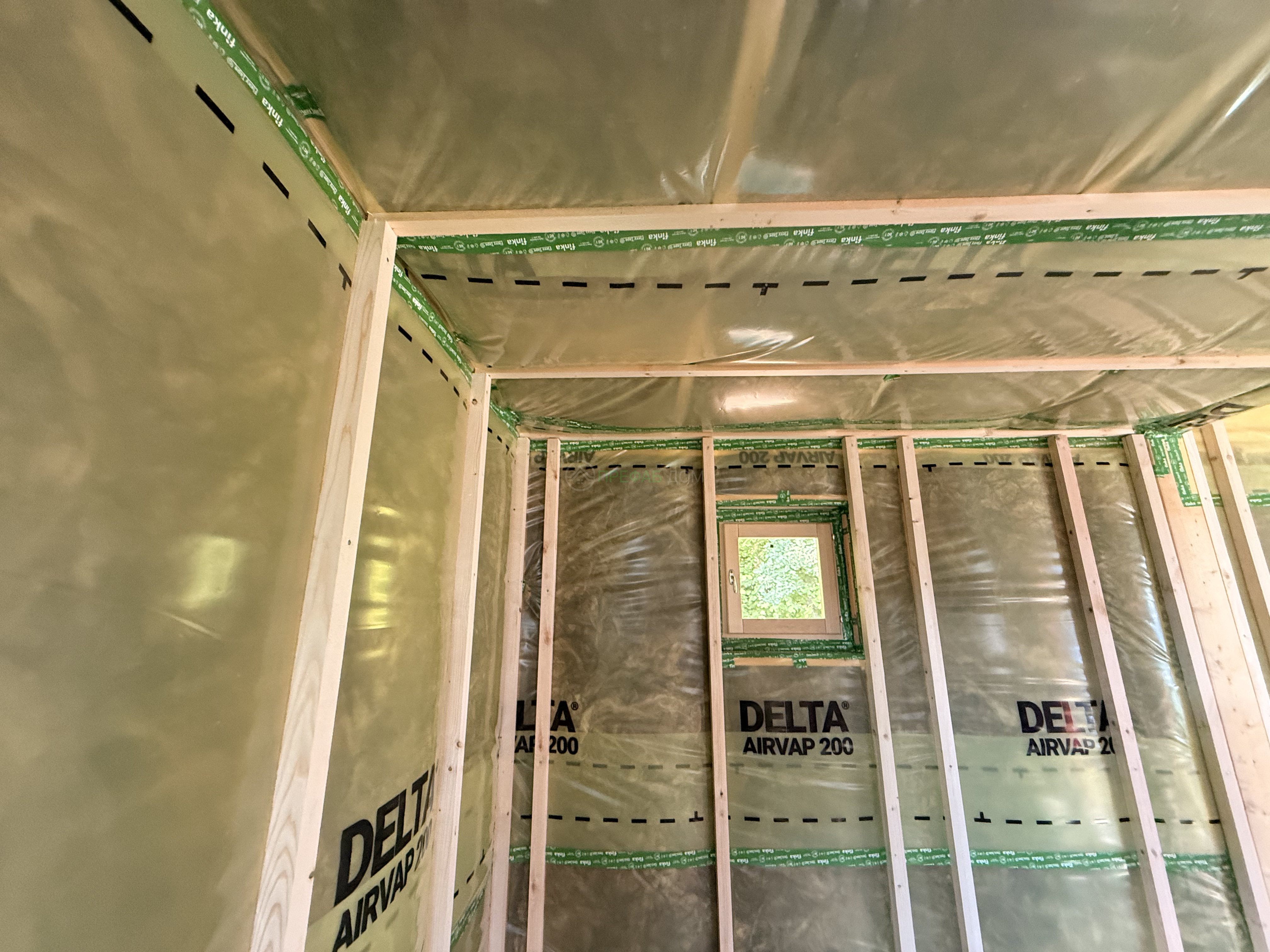

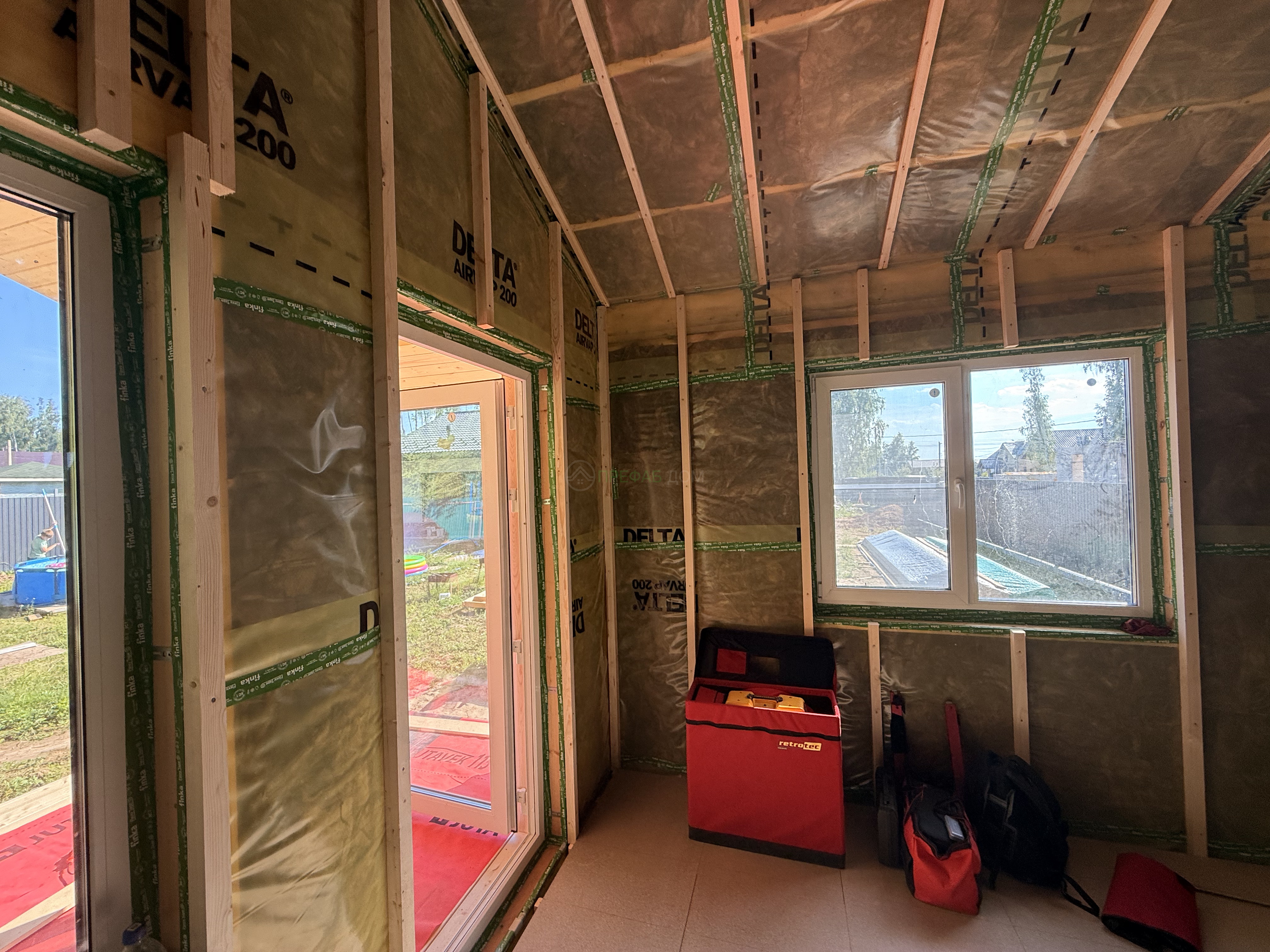

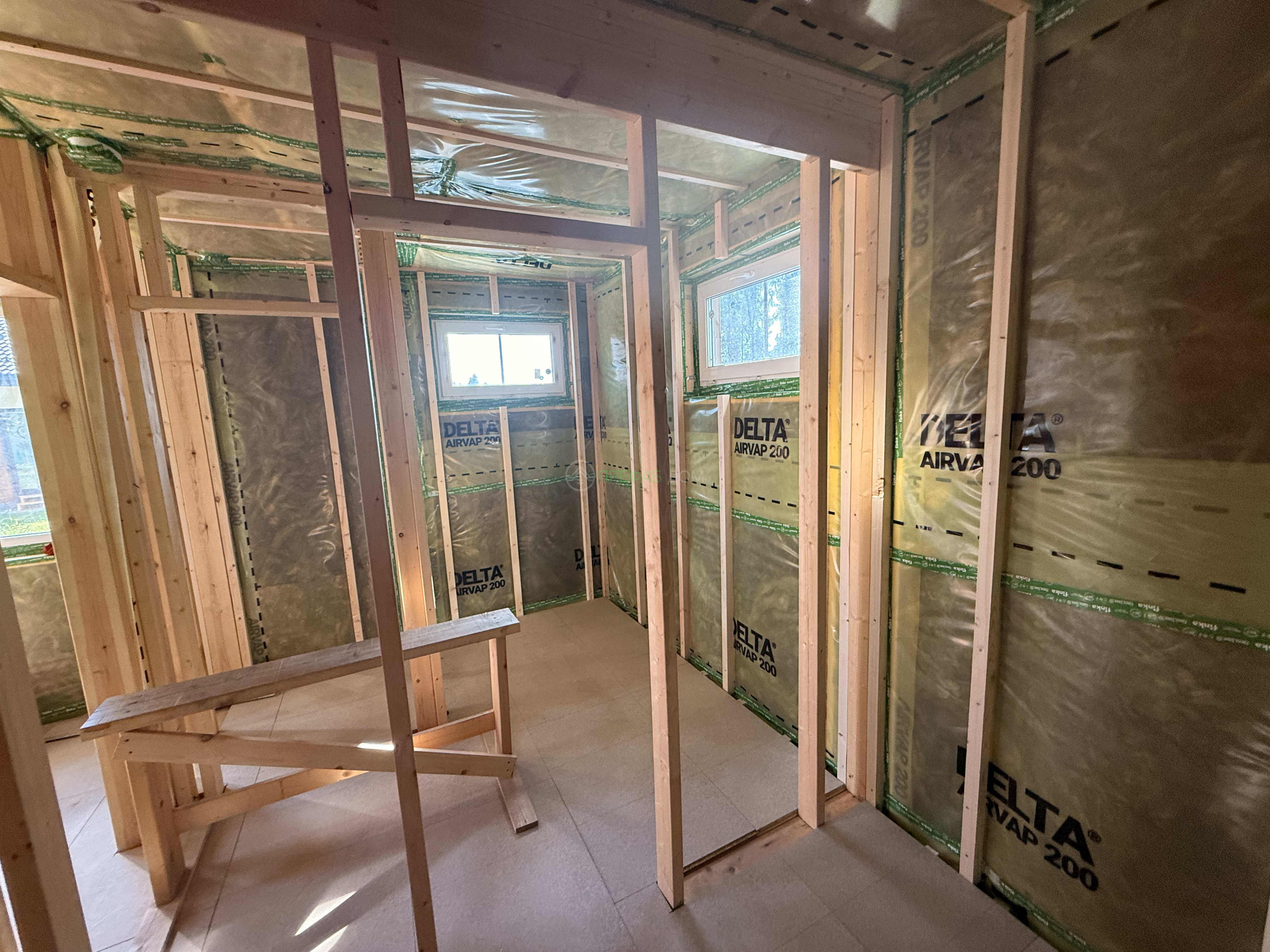

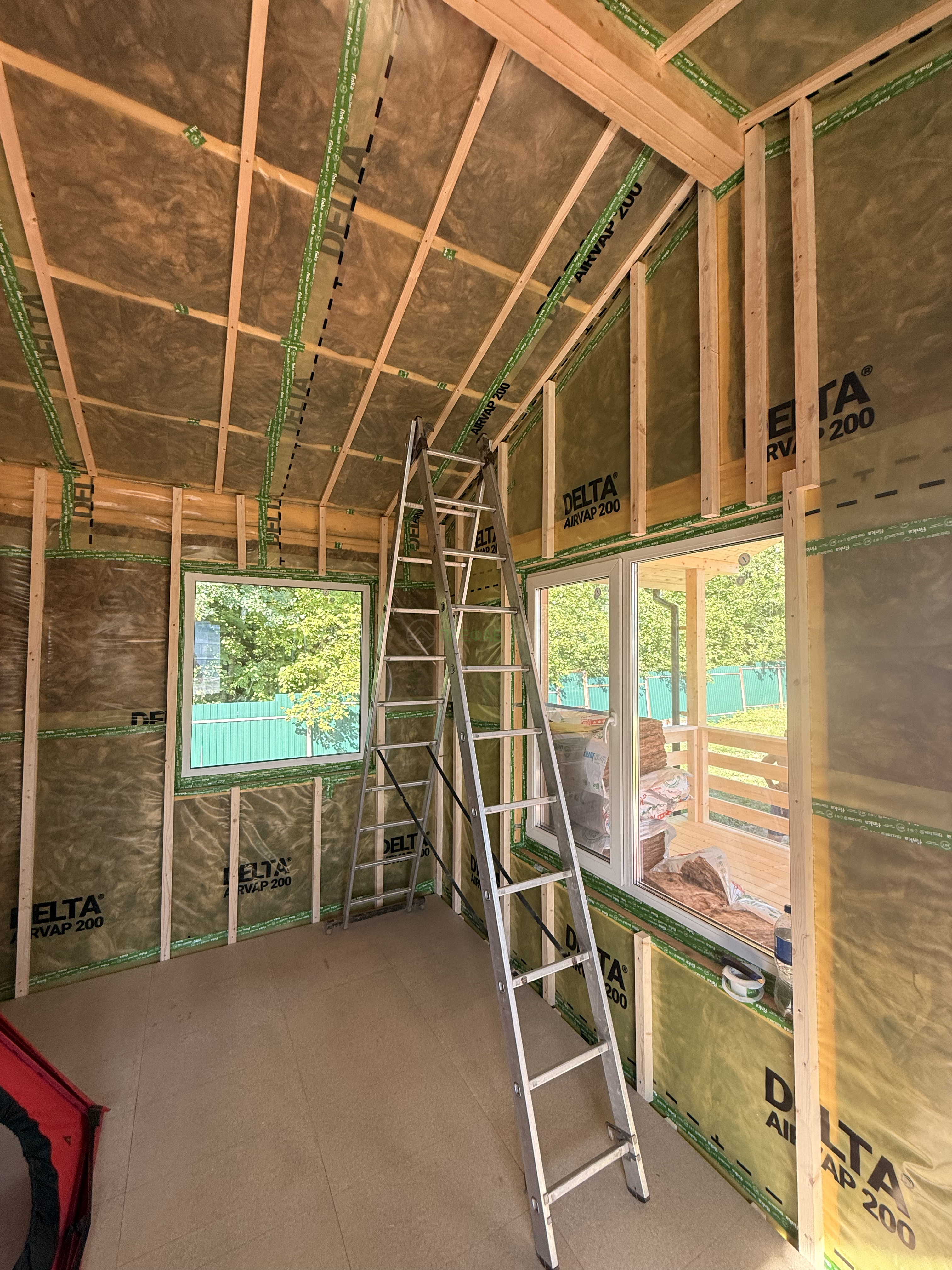

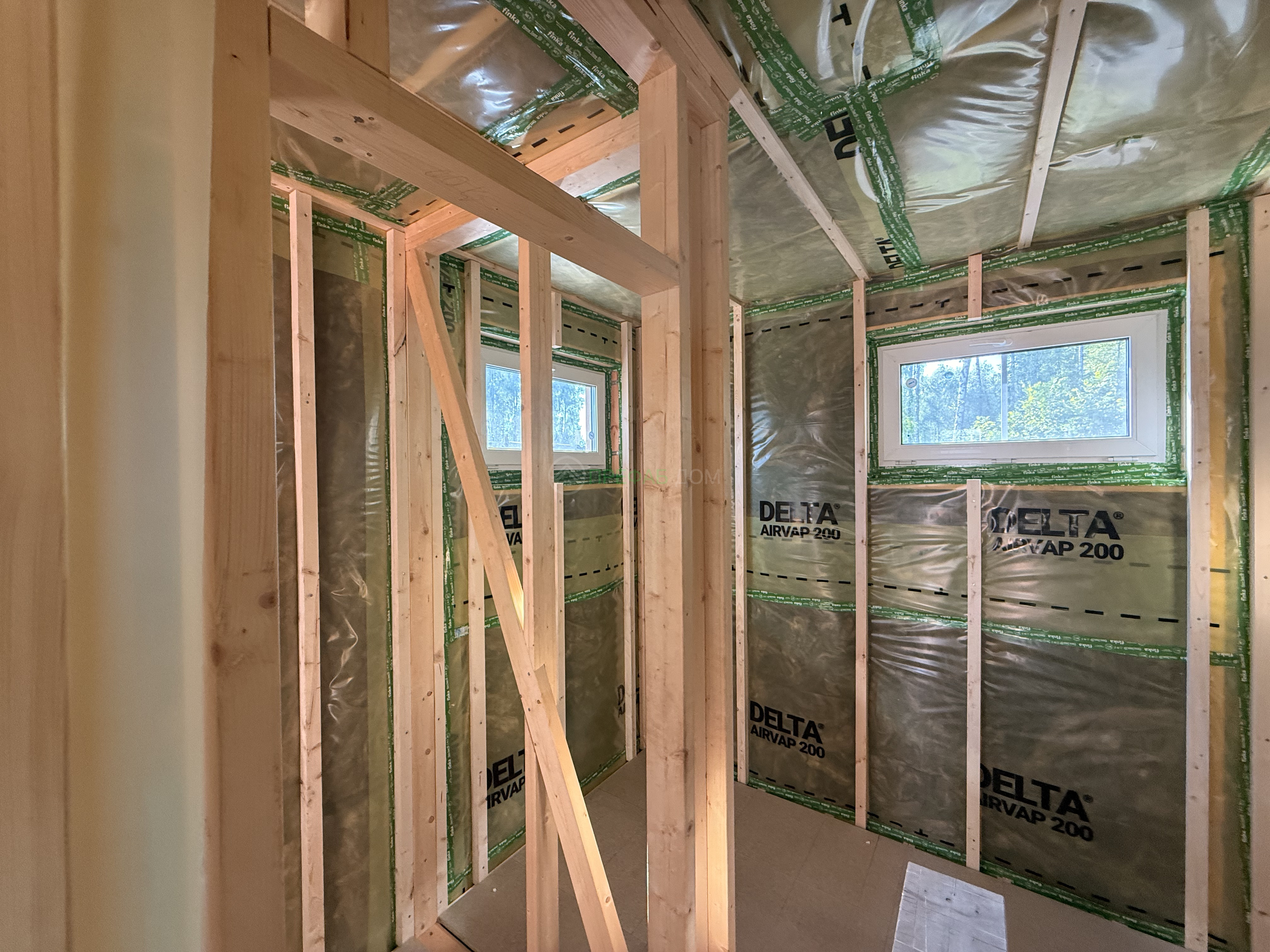

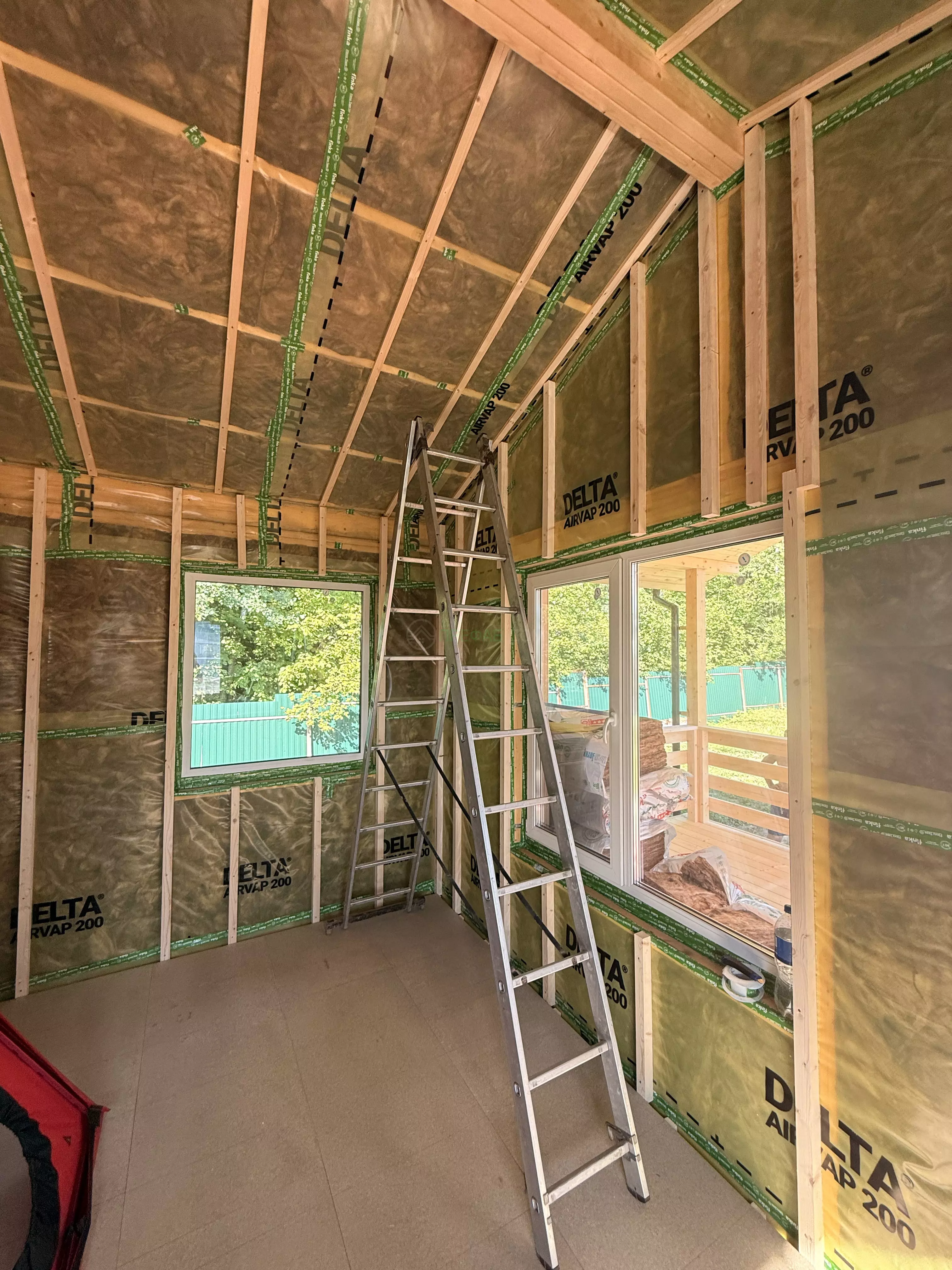

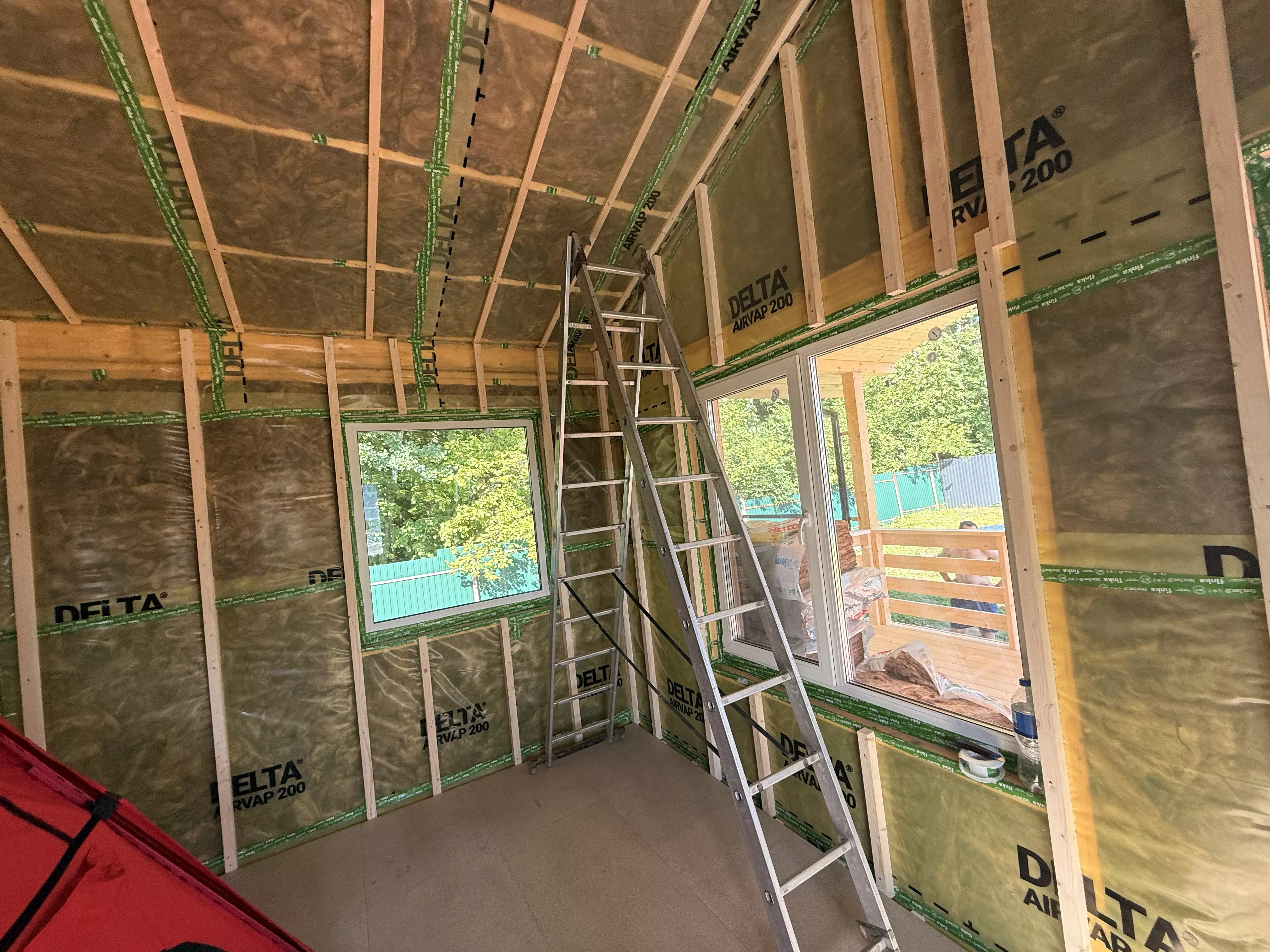

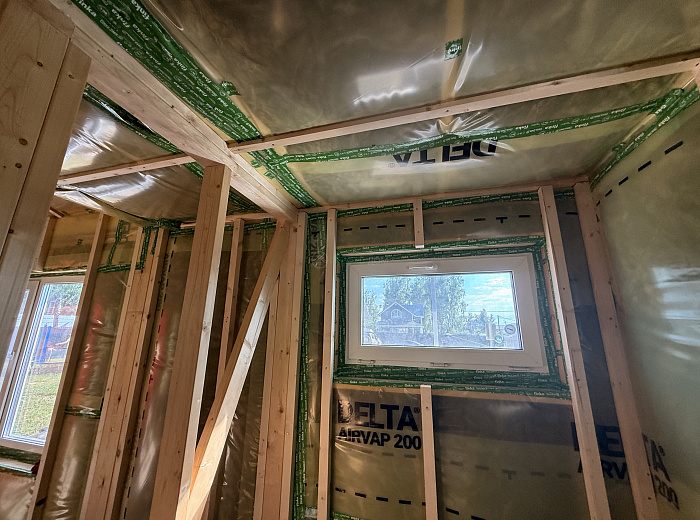

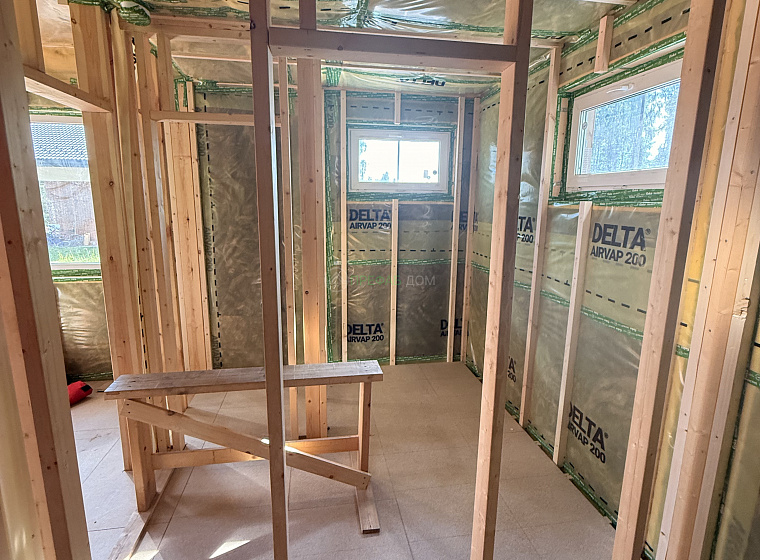

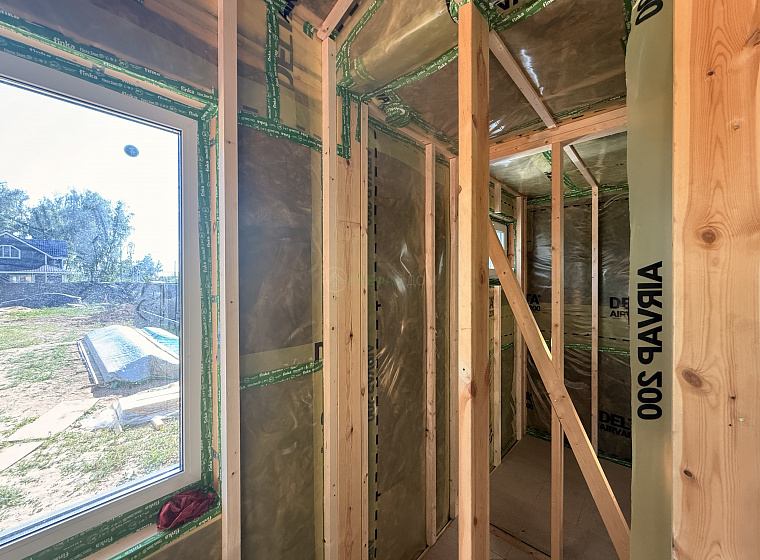

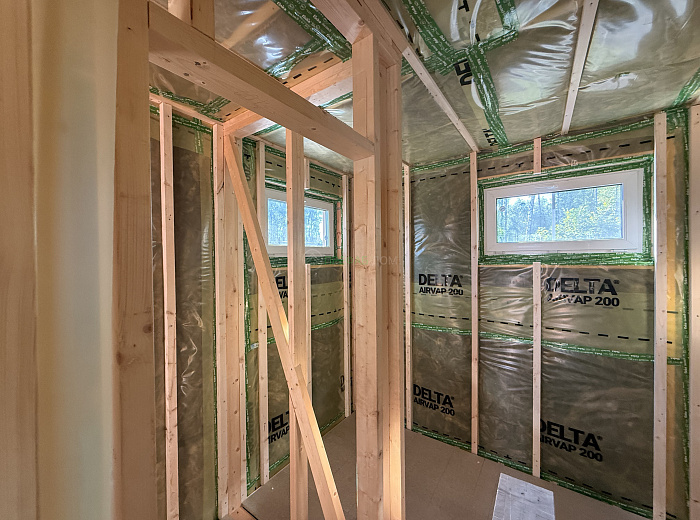

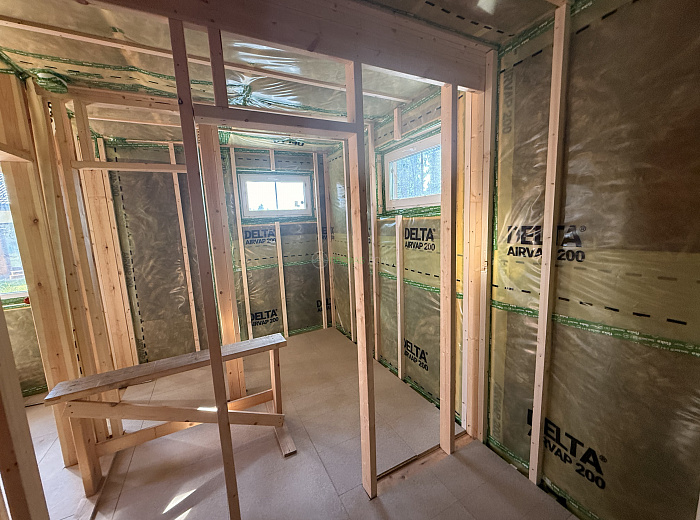

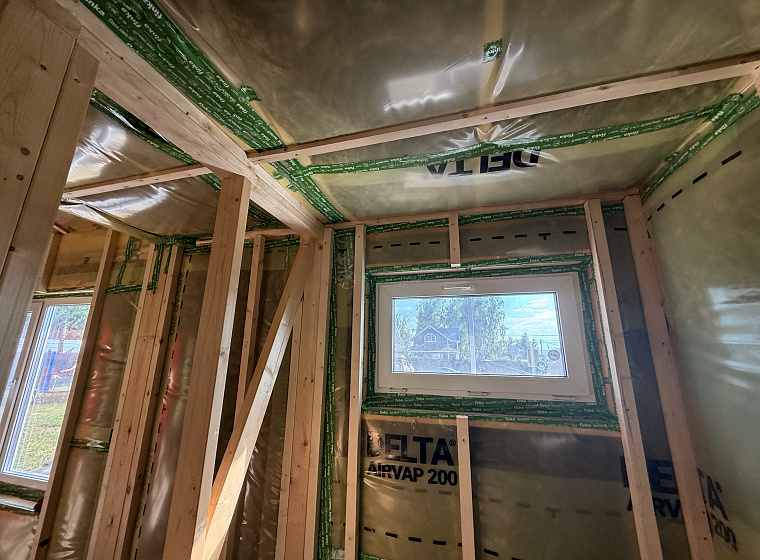

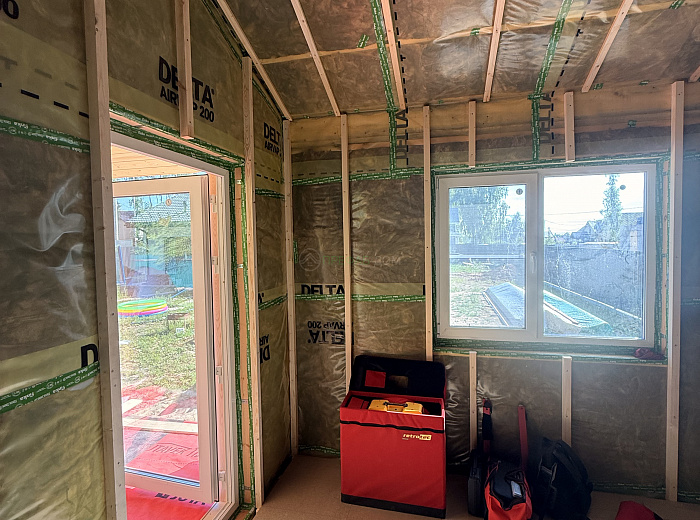

Для банного объекта особое значение имеет не только теплоизоляция, но и правильное устройство всего тёплого контура, пароизоляции и узлов помещений с повышенной температурой и влажностью.
При качественном монтаже конструкции работают как единая оболочка, отделяющая внутренний микроклимат здания от наружной среды.

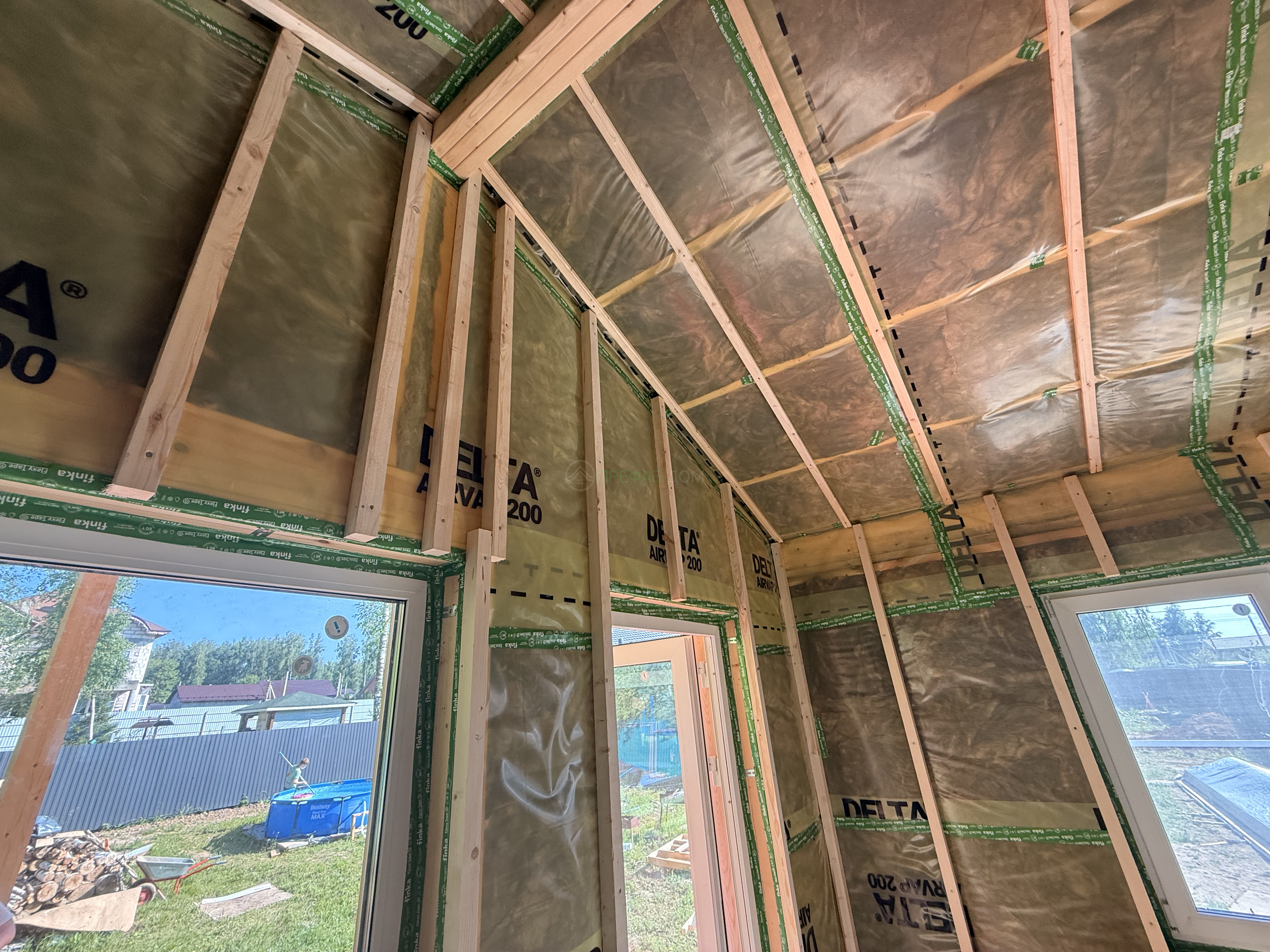

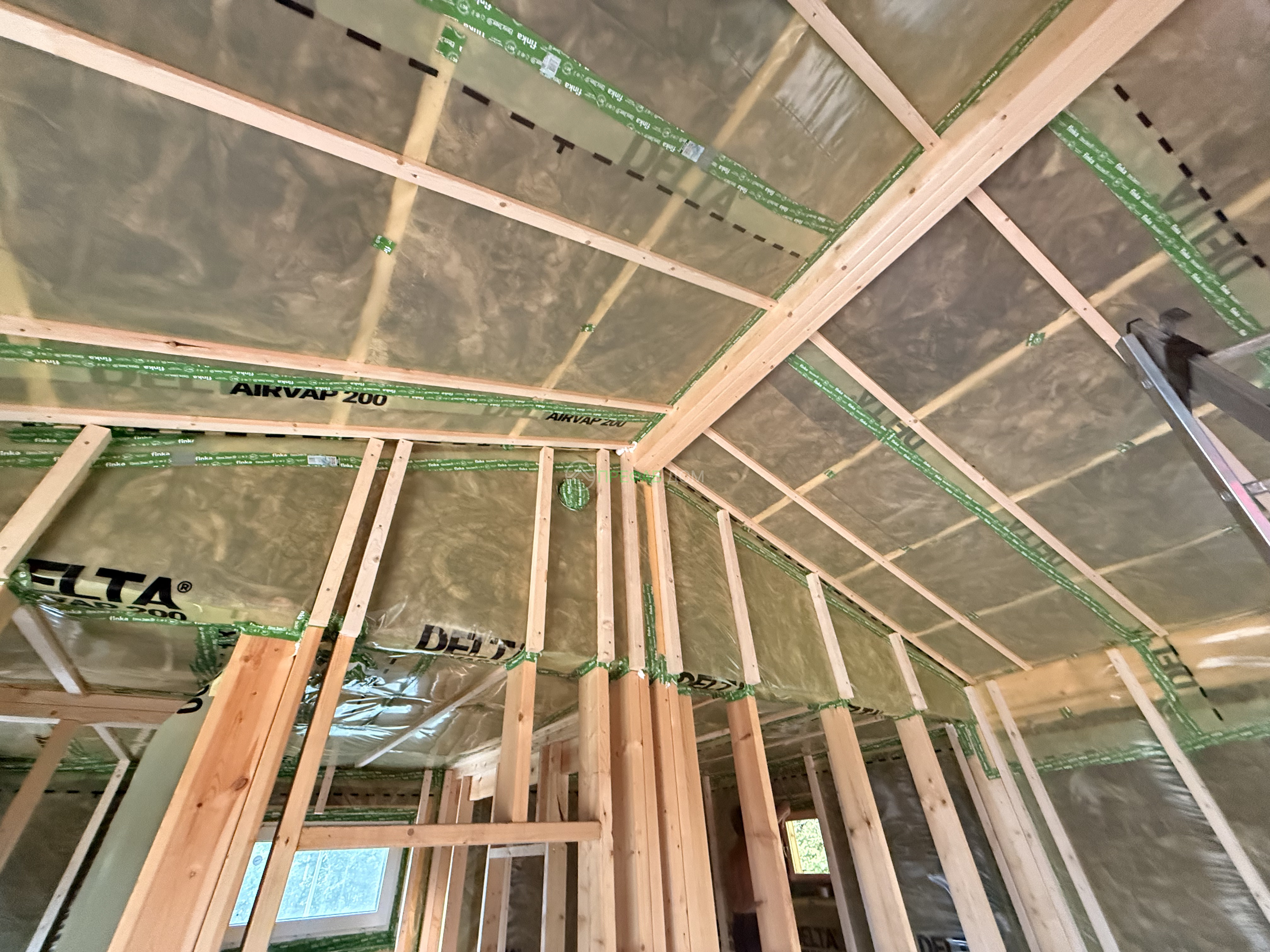

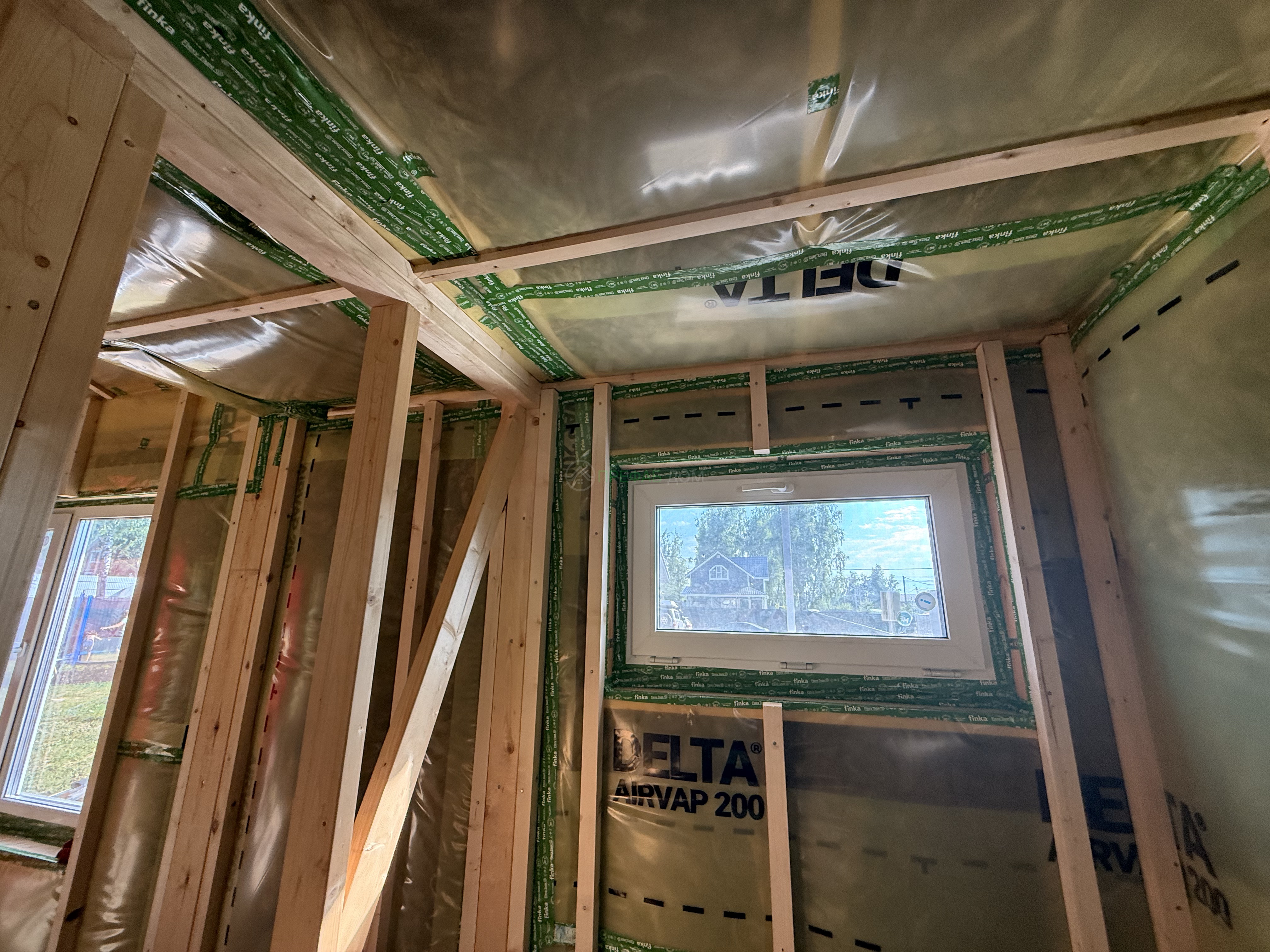

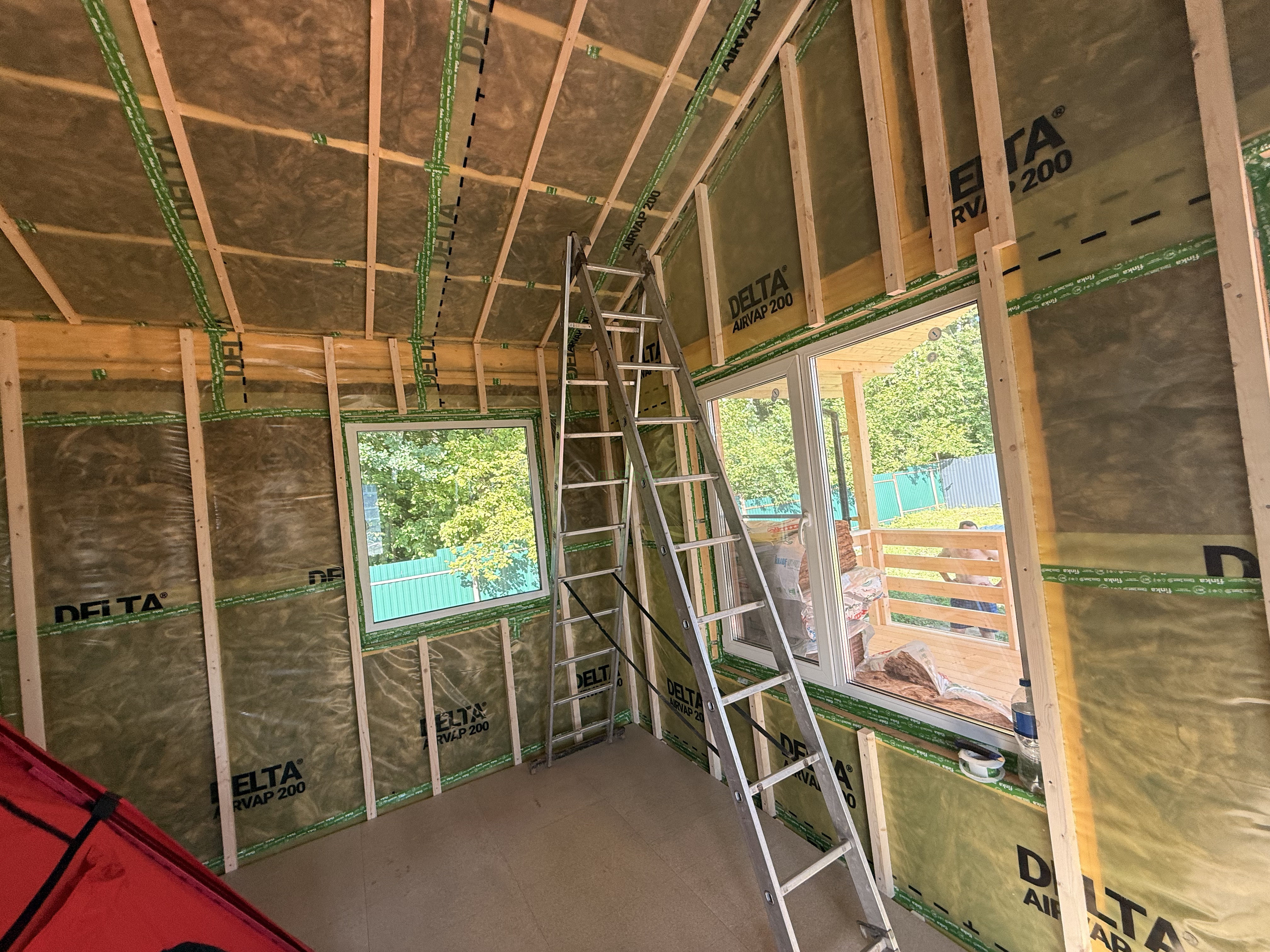

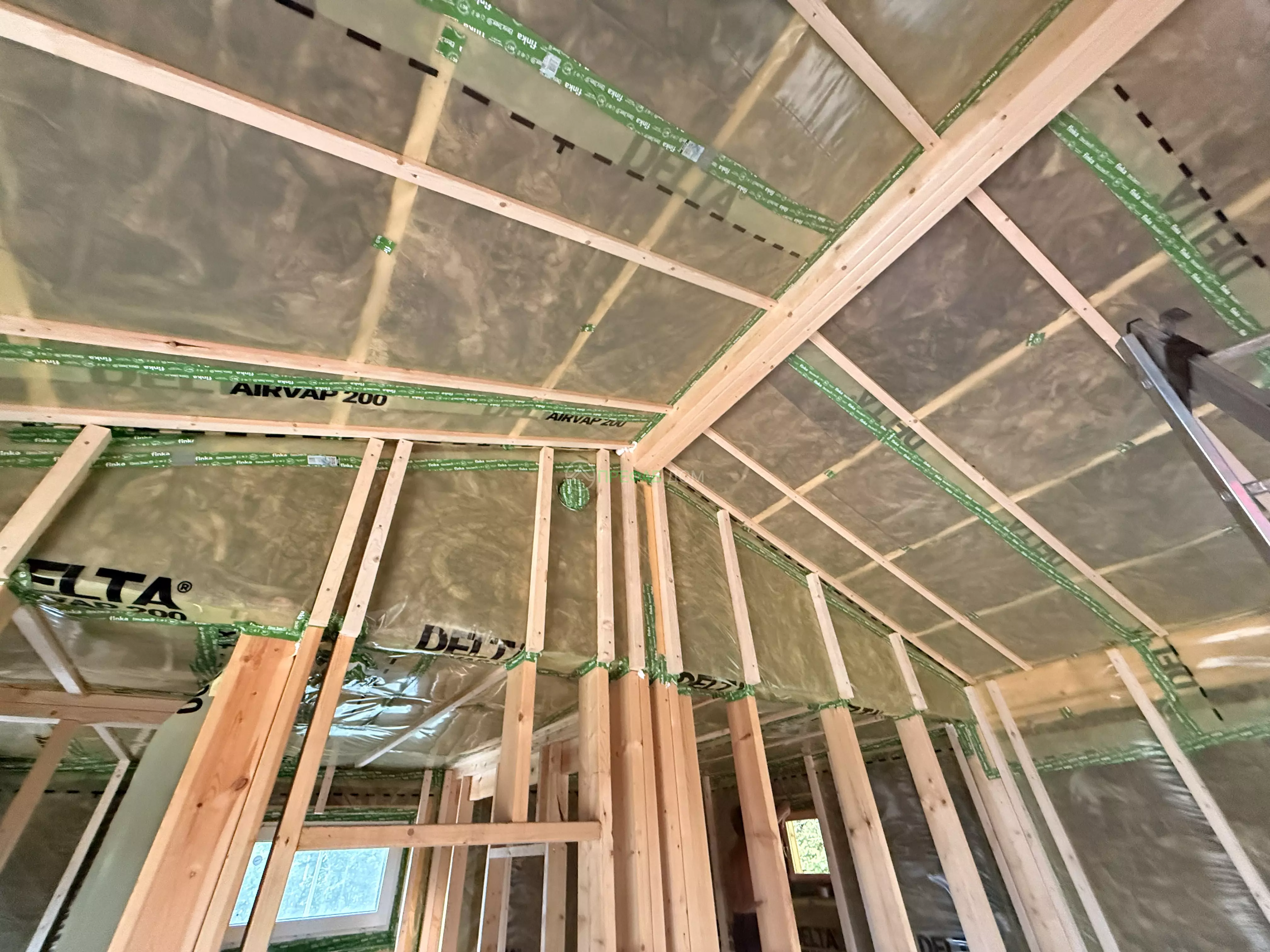

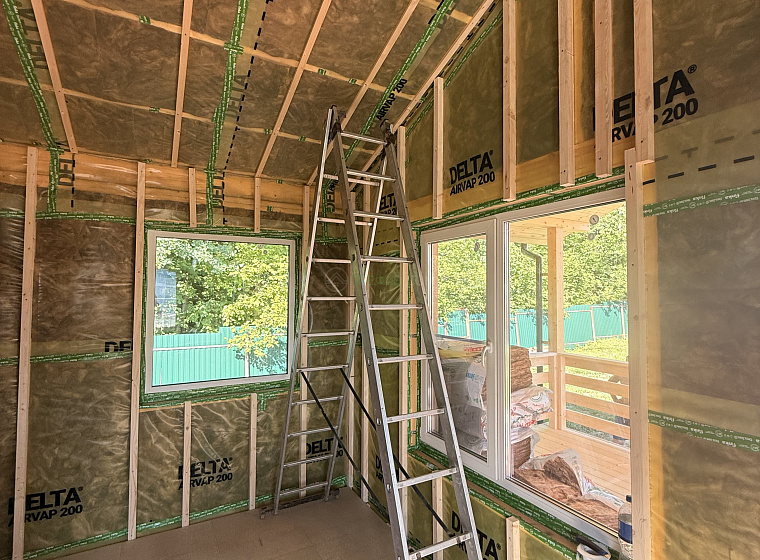

Для построенного объекта указано утепление толщиной 200 мм.
Для бани, которая используется в течение всего года, тепловая защита особенно важна: помещения необходимо быстро прогревать и сохранять температуру во время эксплуатации.
Однако фактическая энергоэффективность зависит не только от толщины утеплителя, но и от качества герметизации всего здания.
Утепление построенного объекта.
Тип фундамента построенной бани.
Результат испытания аэродверью.
Все помещения на одном уровне.

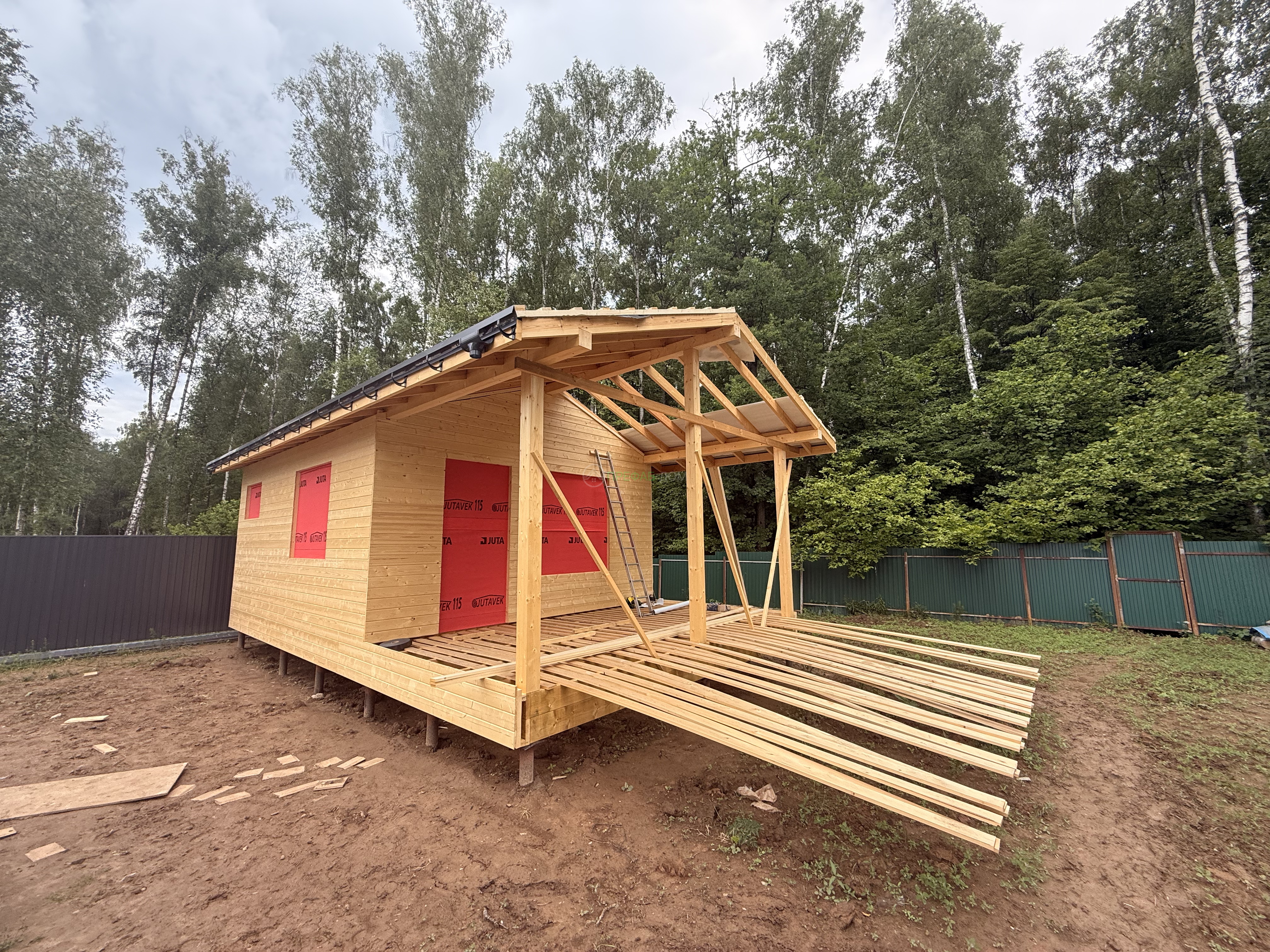

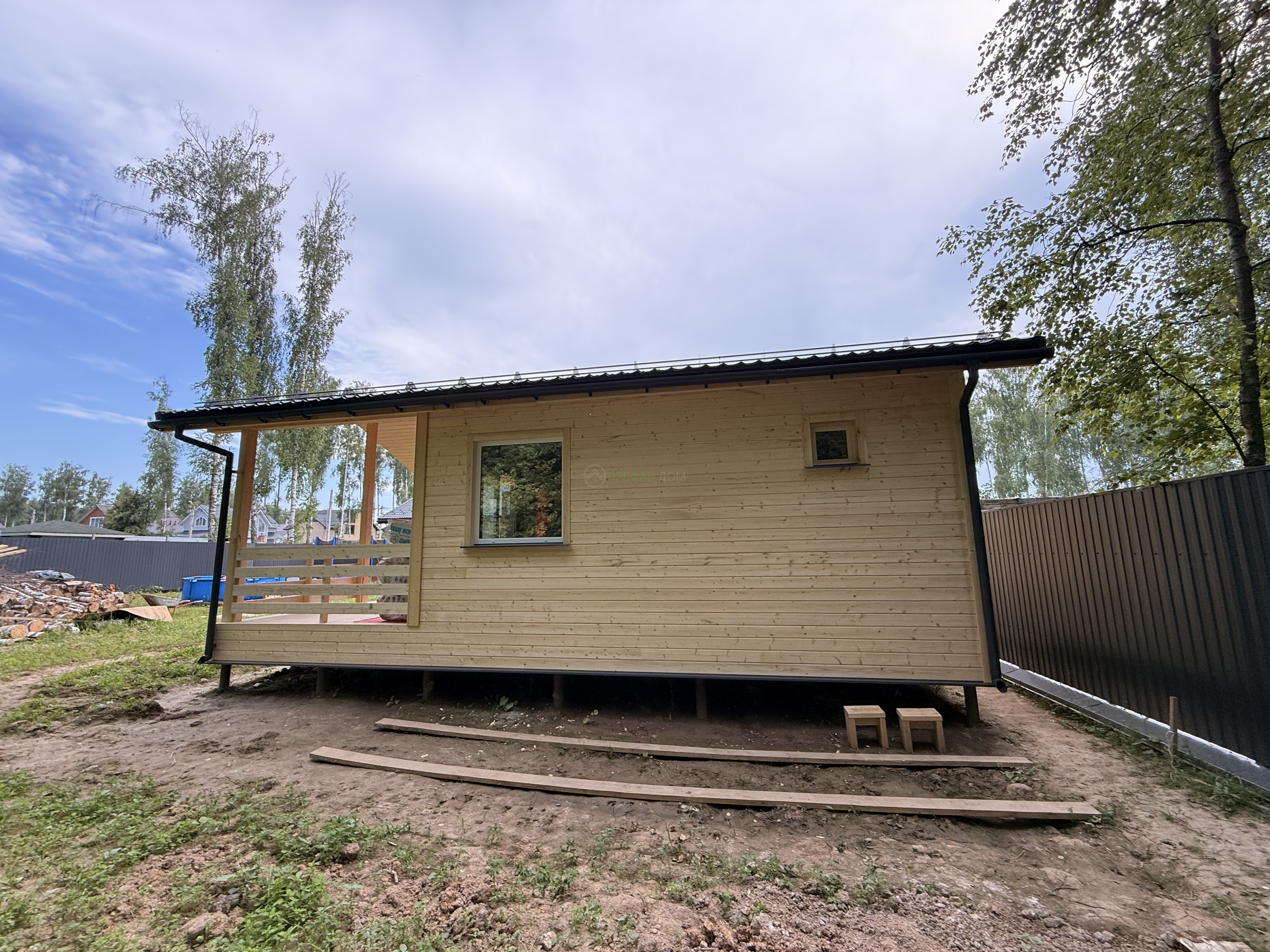

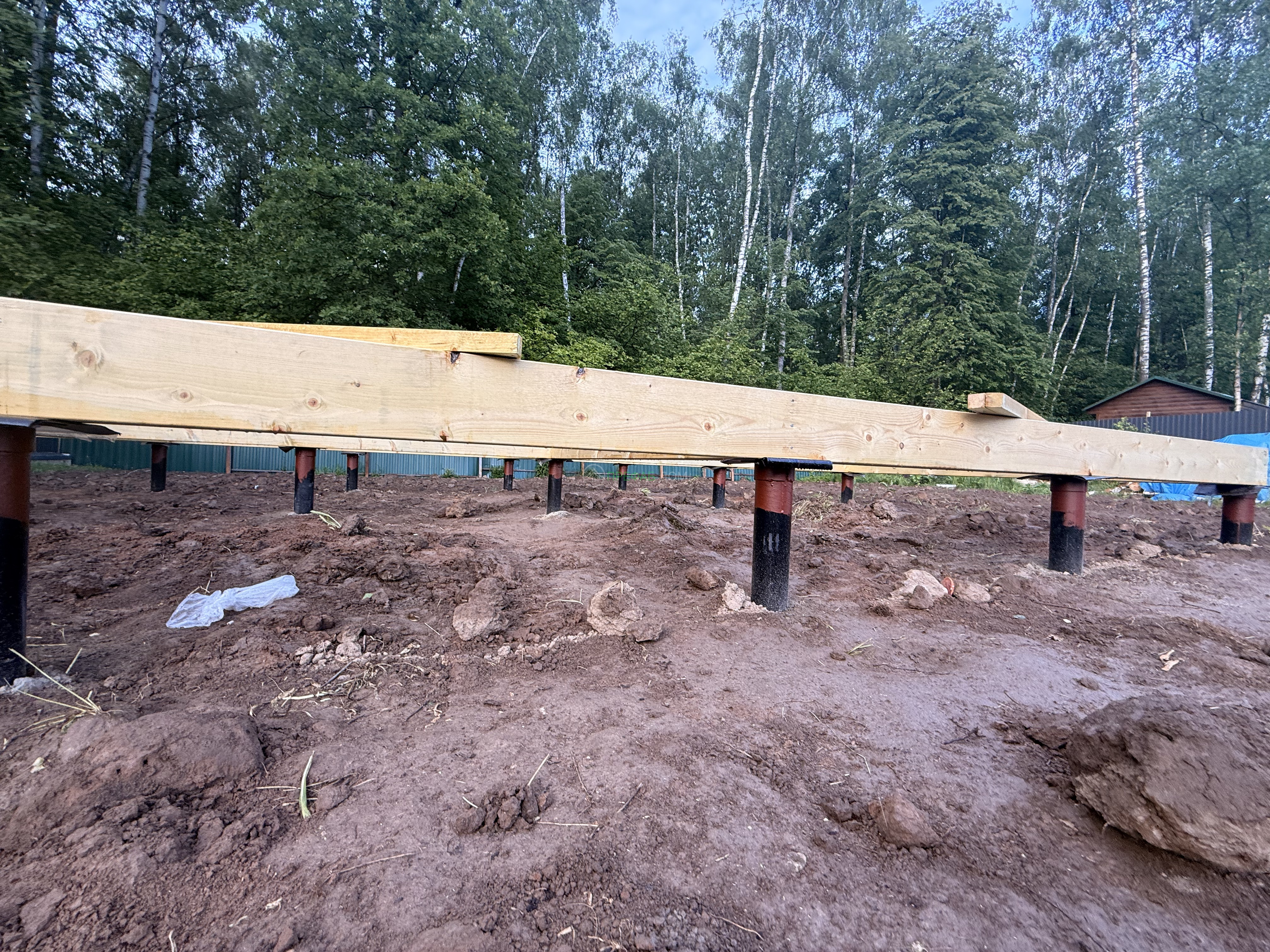

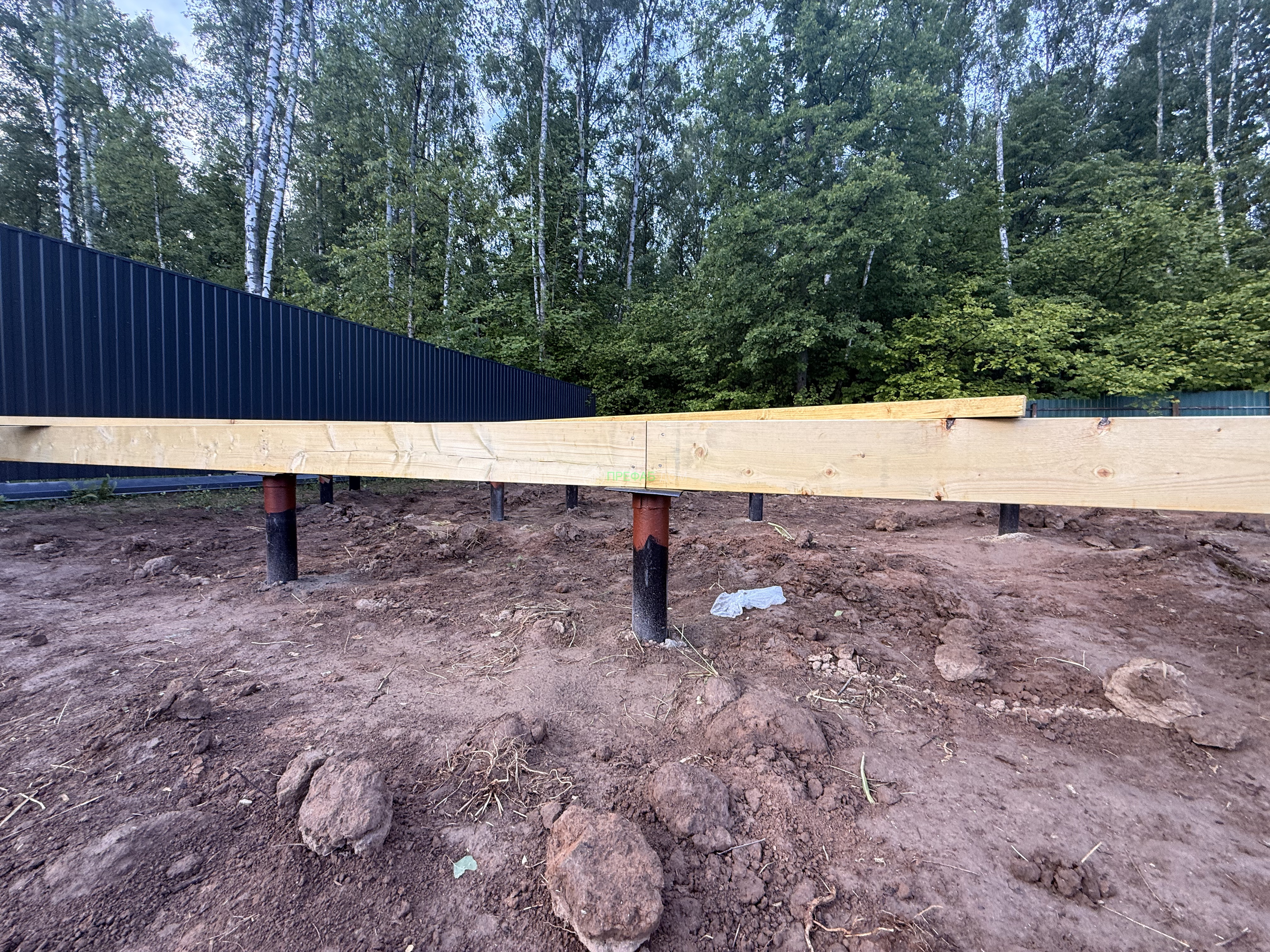

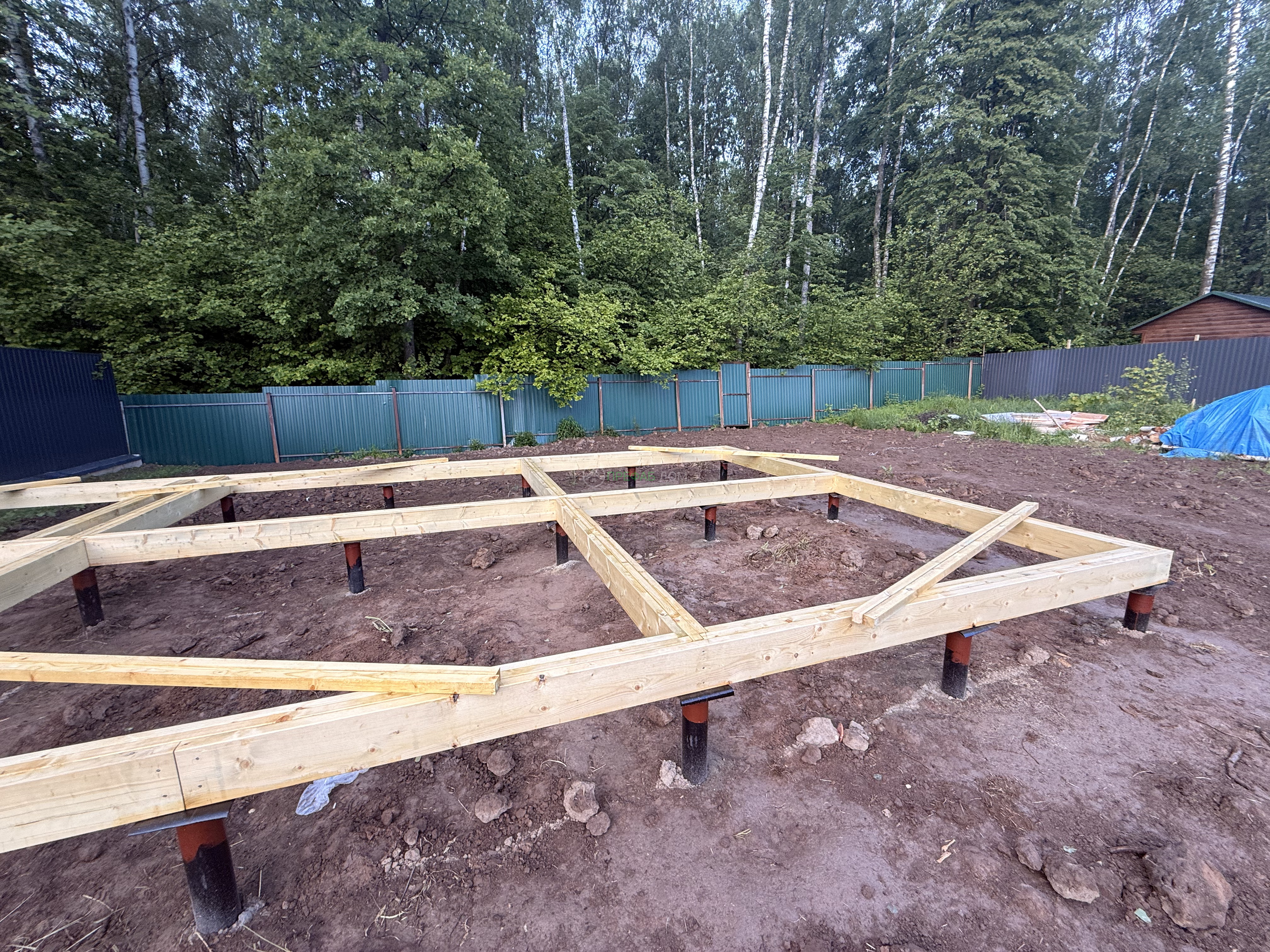

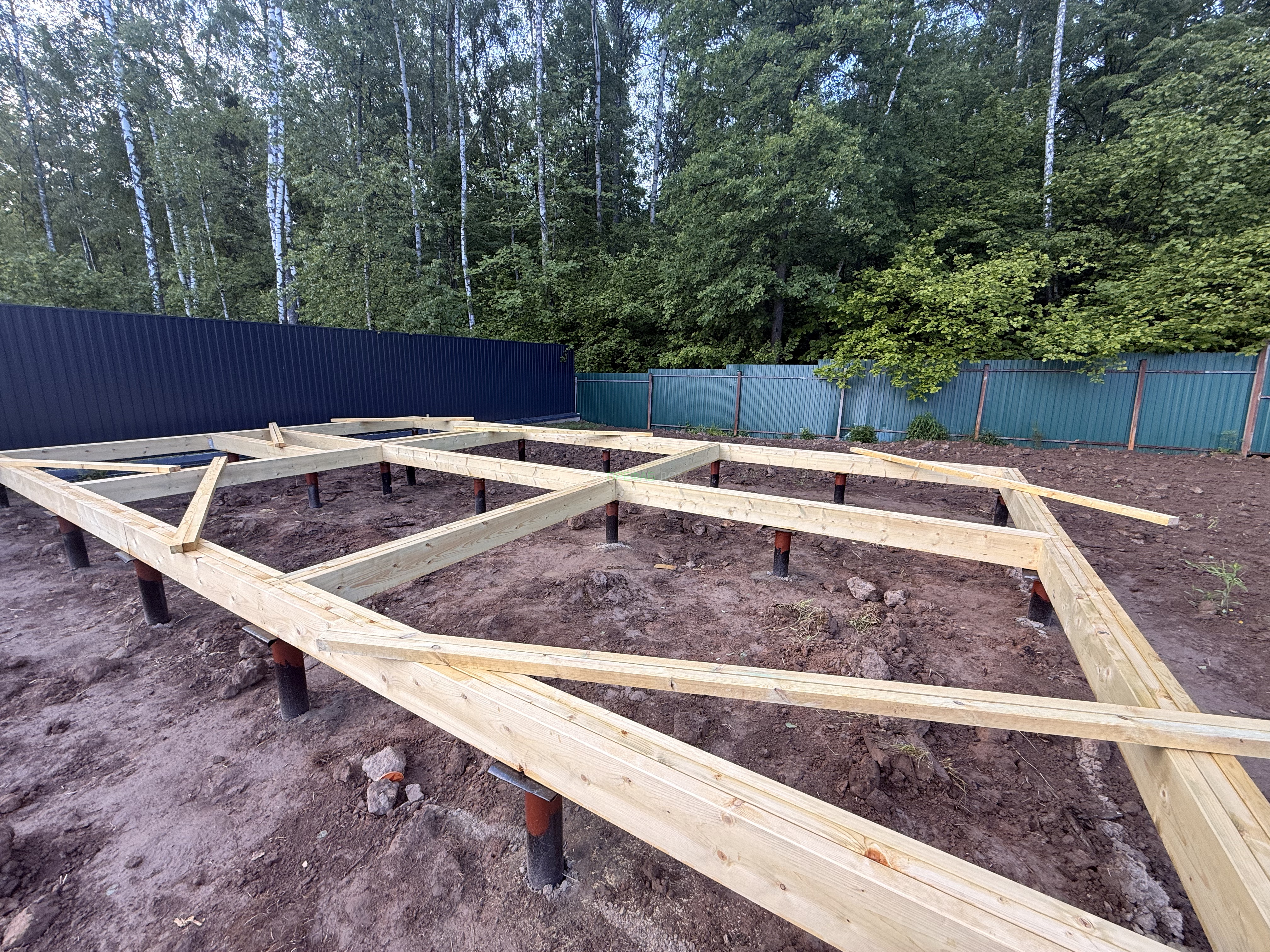

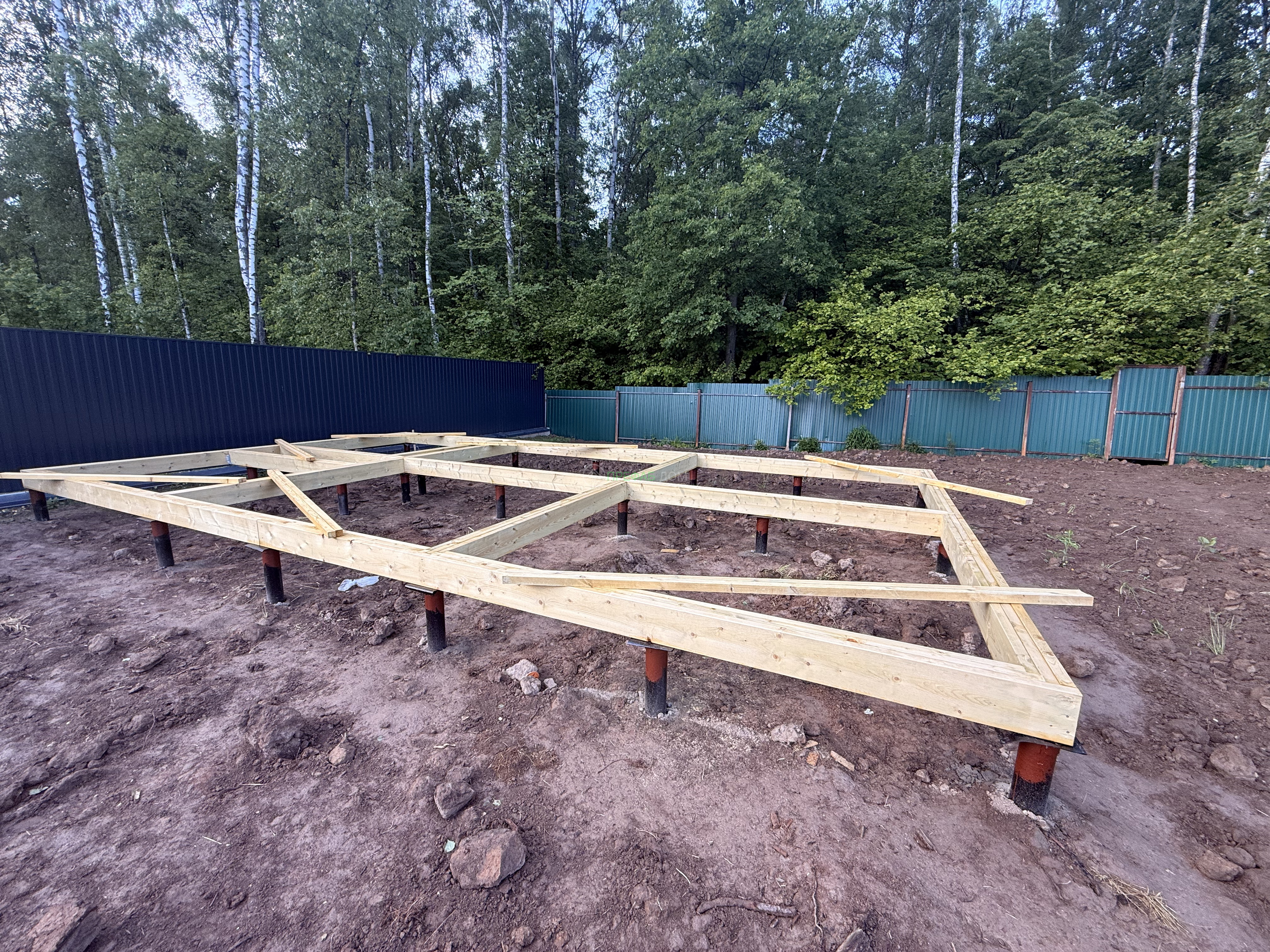

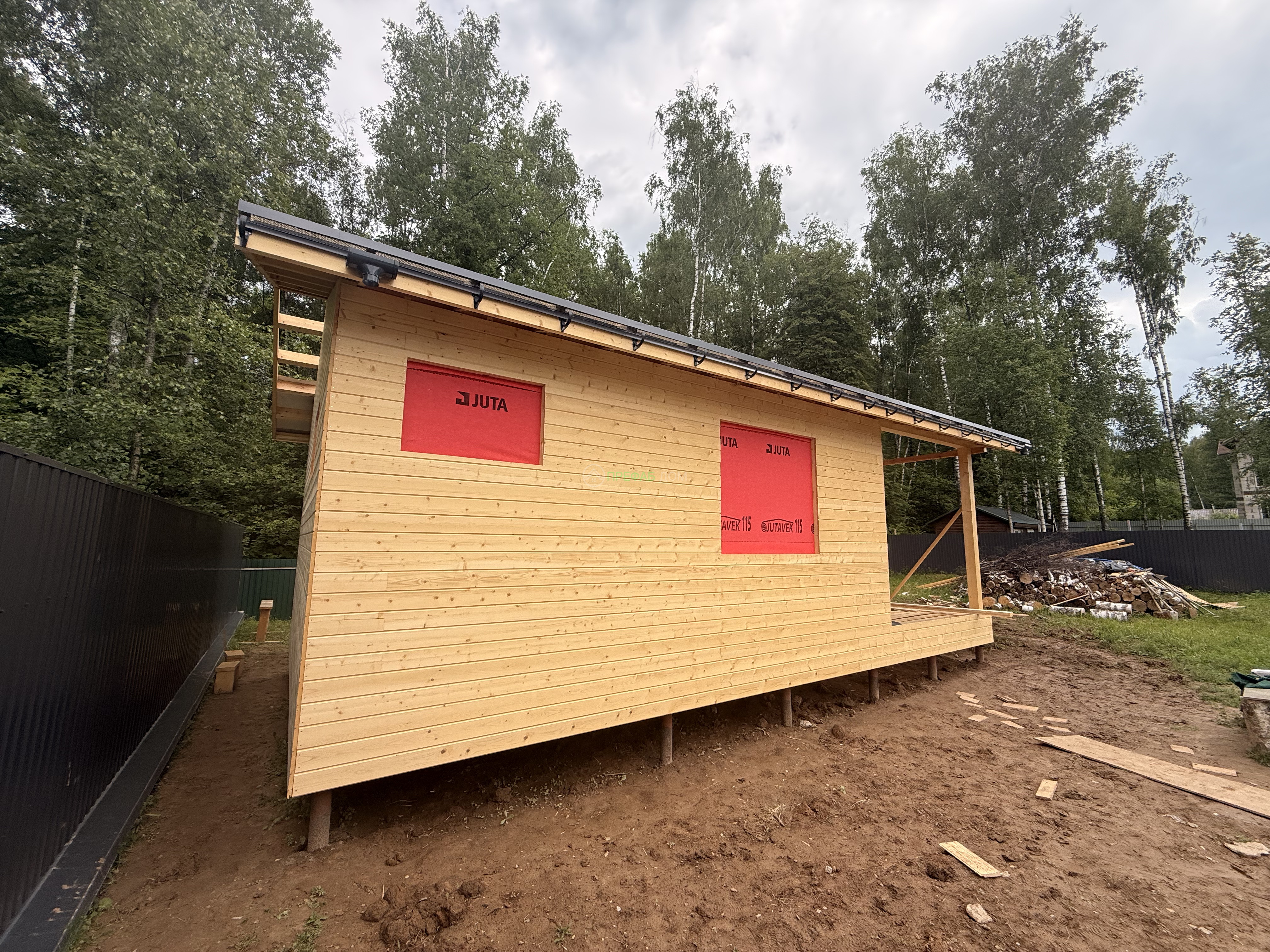

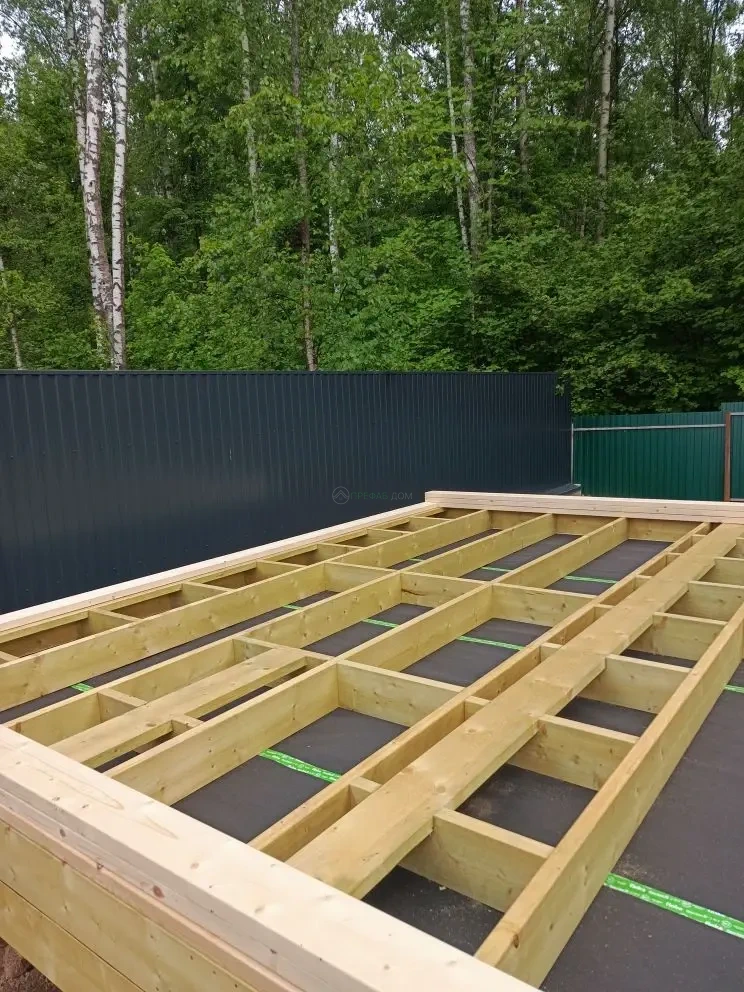

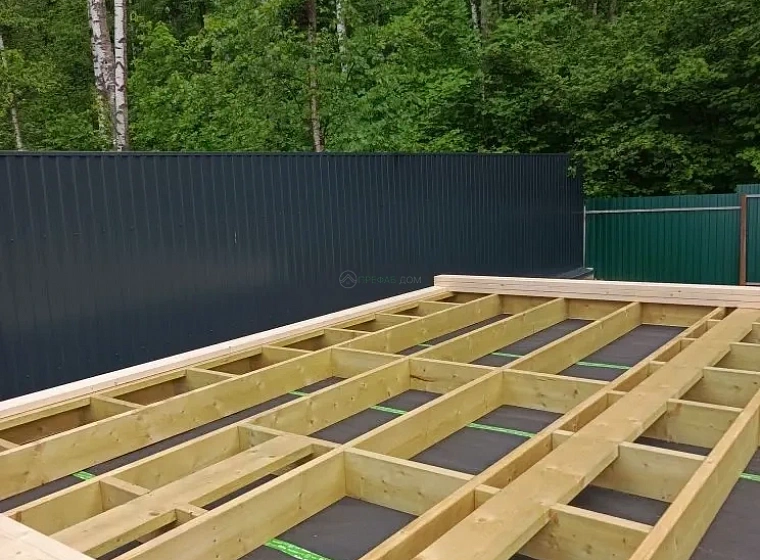

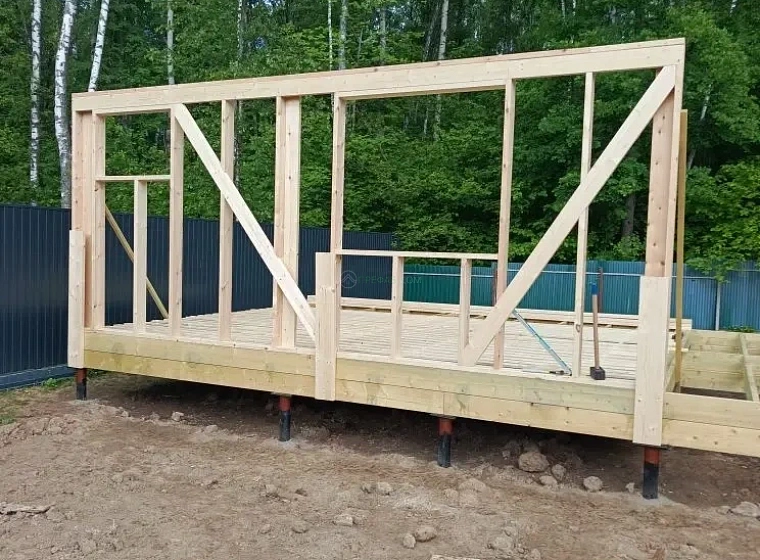

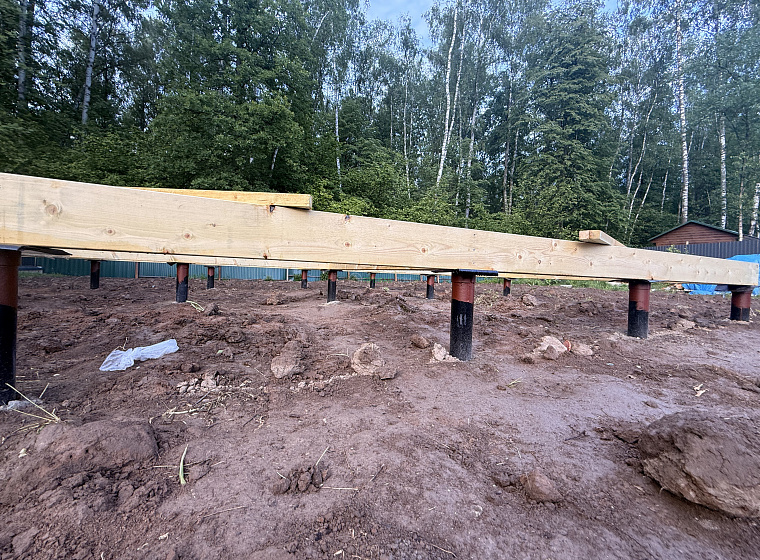

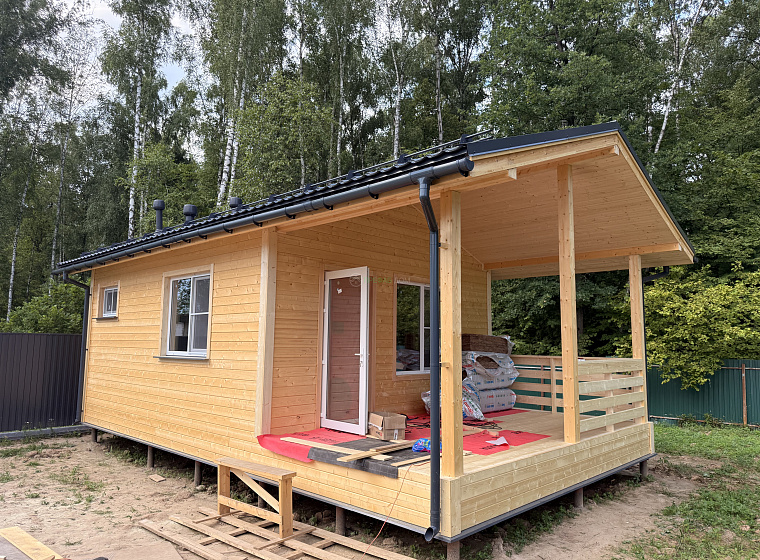

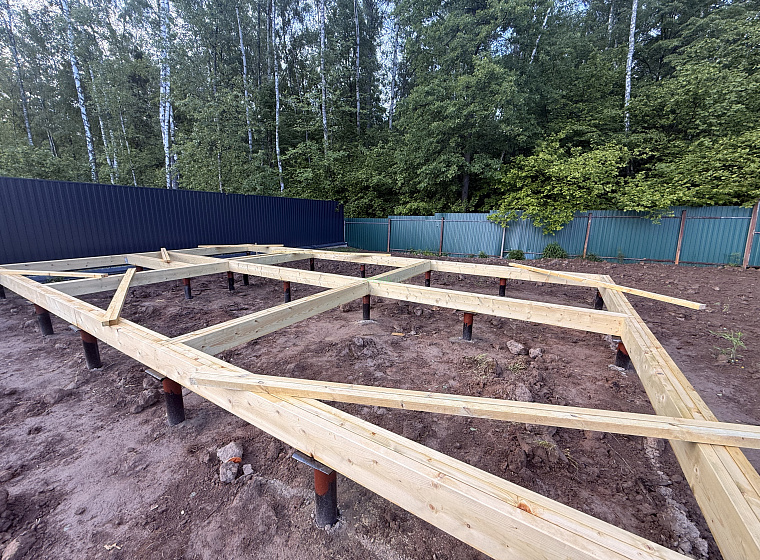

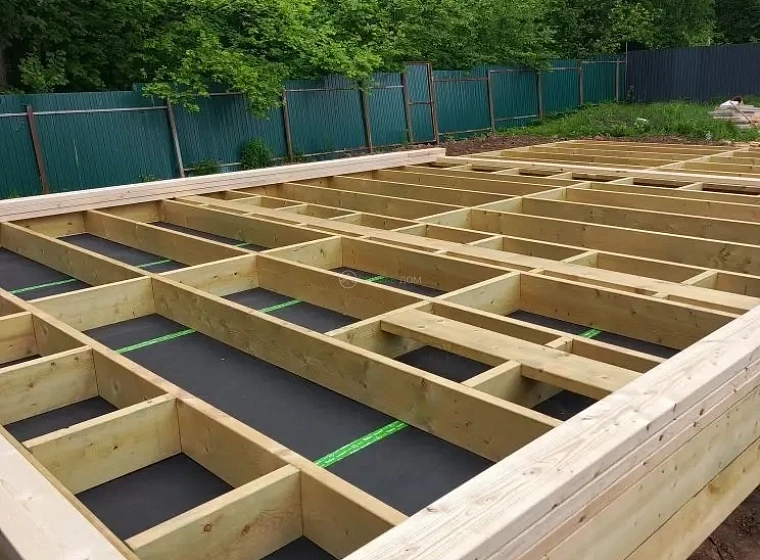

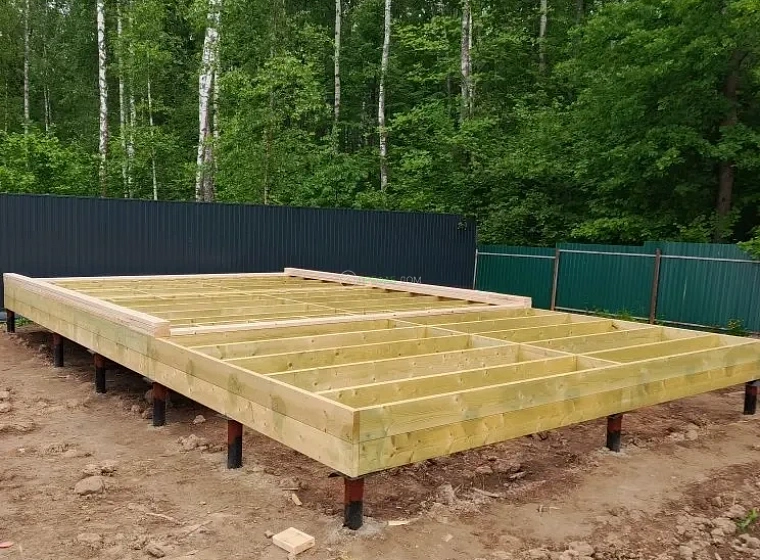

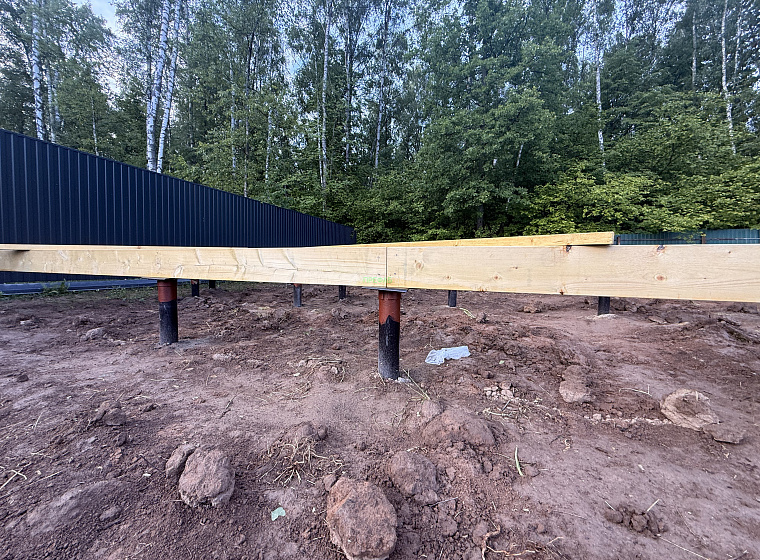

Построенная баня установлена на свайном фундаменте.
Такое основание позволяет передать нагрузки от лёгкой каркасной конструкции на грунт через отдельные опорные элементы.
Для другого участка параметры фундамента необходимо определять с учётом геологии, рельефа и расчётных нагрузок.

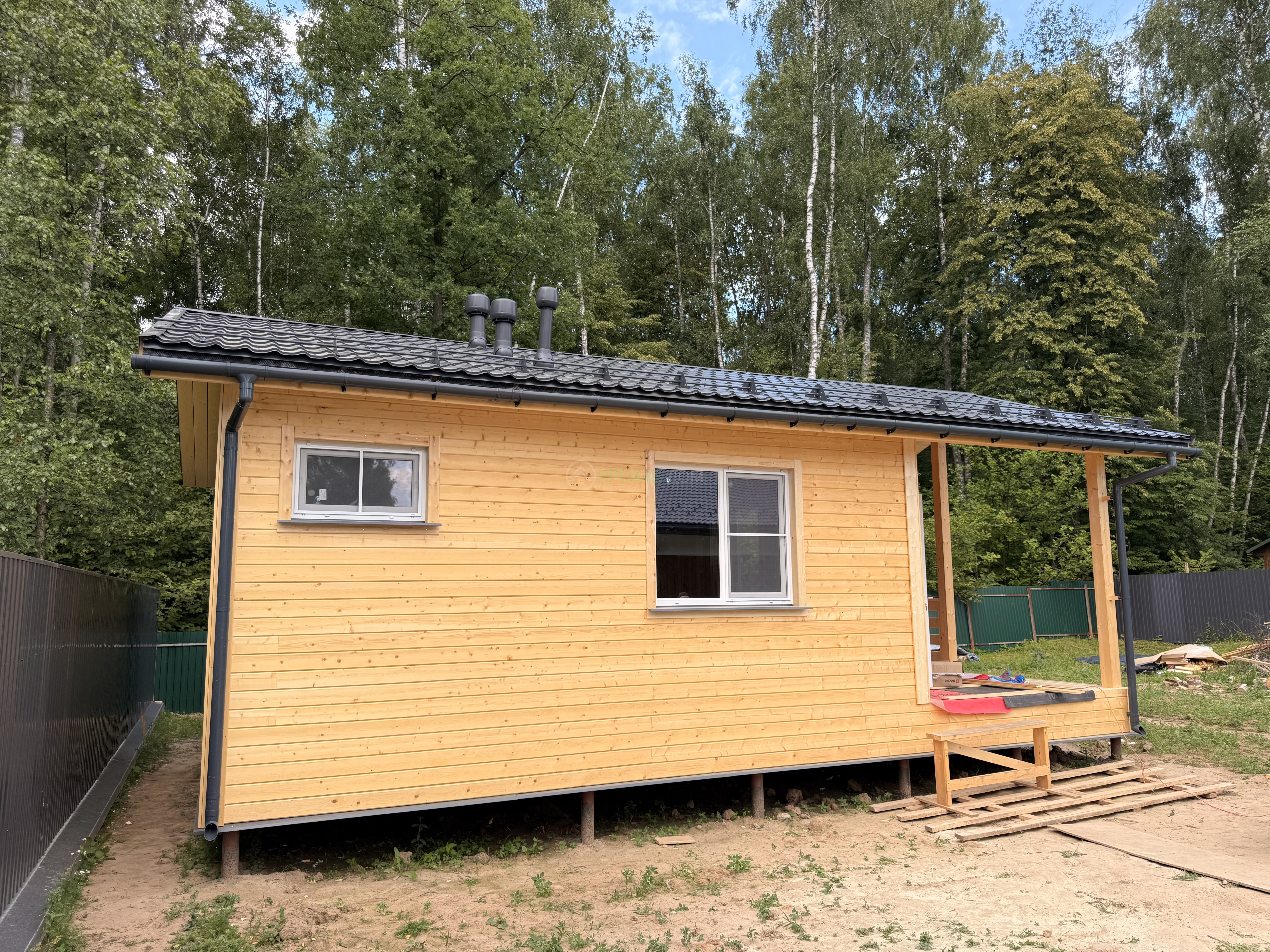

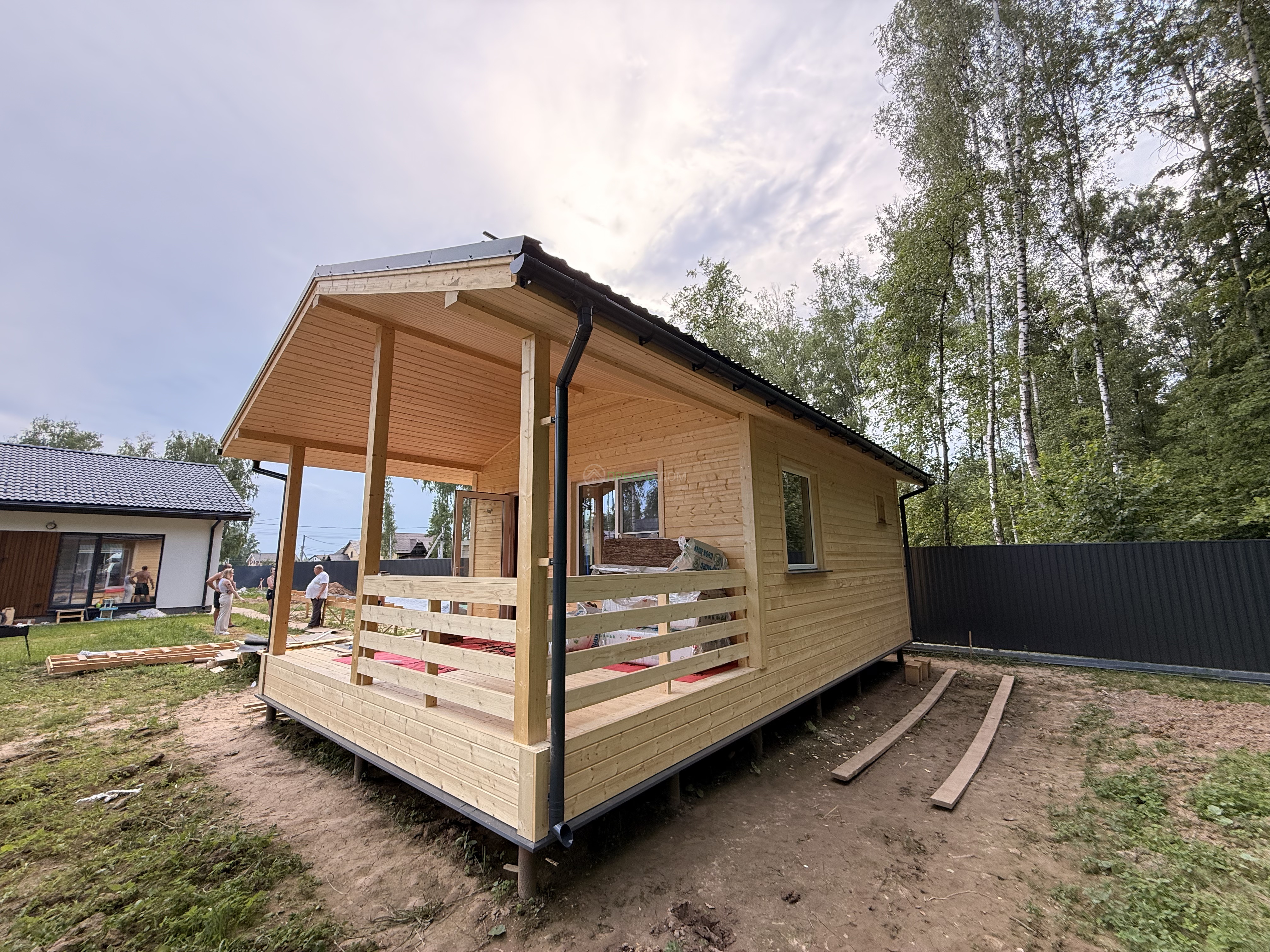

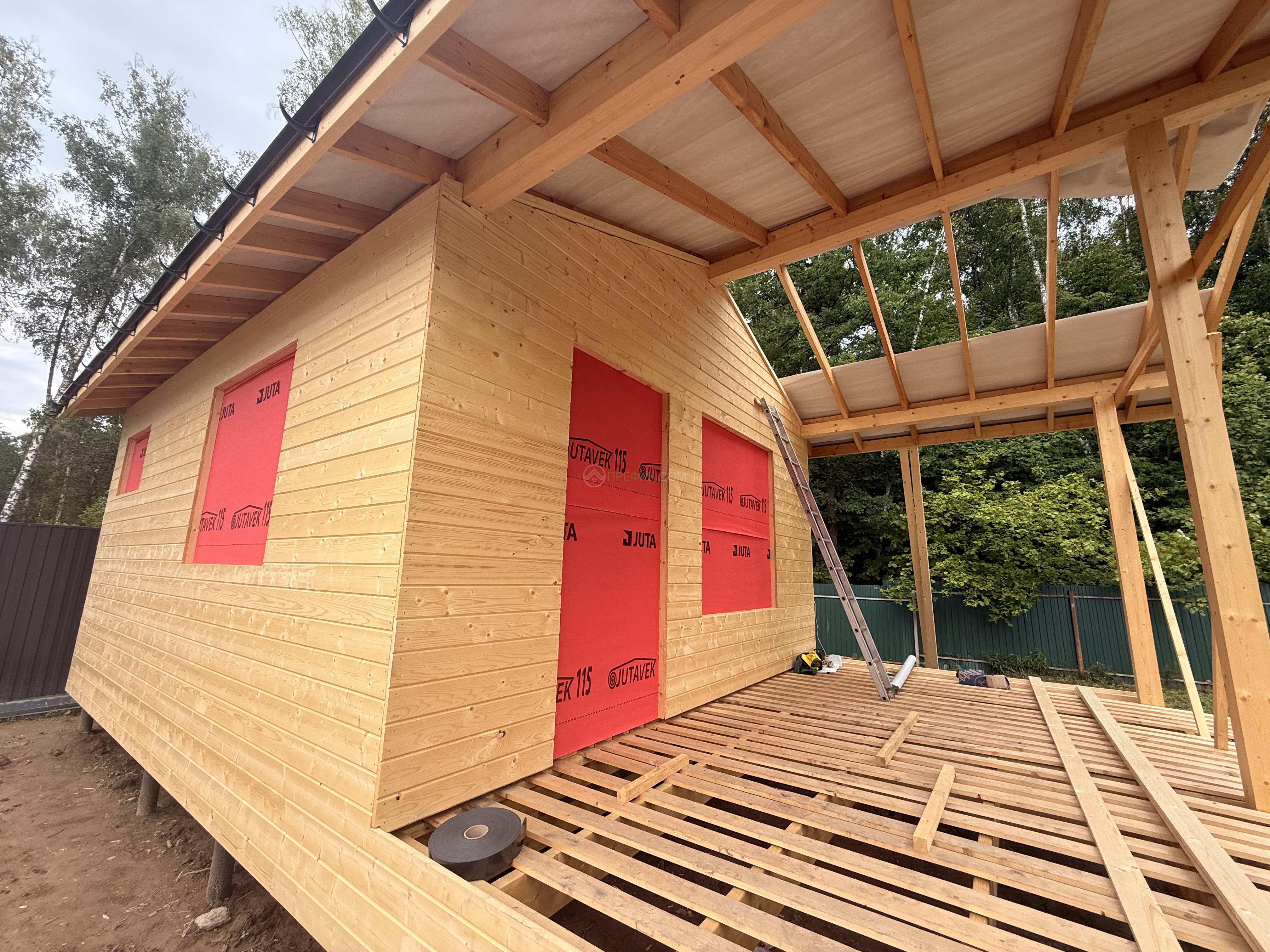

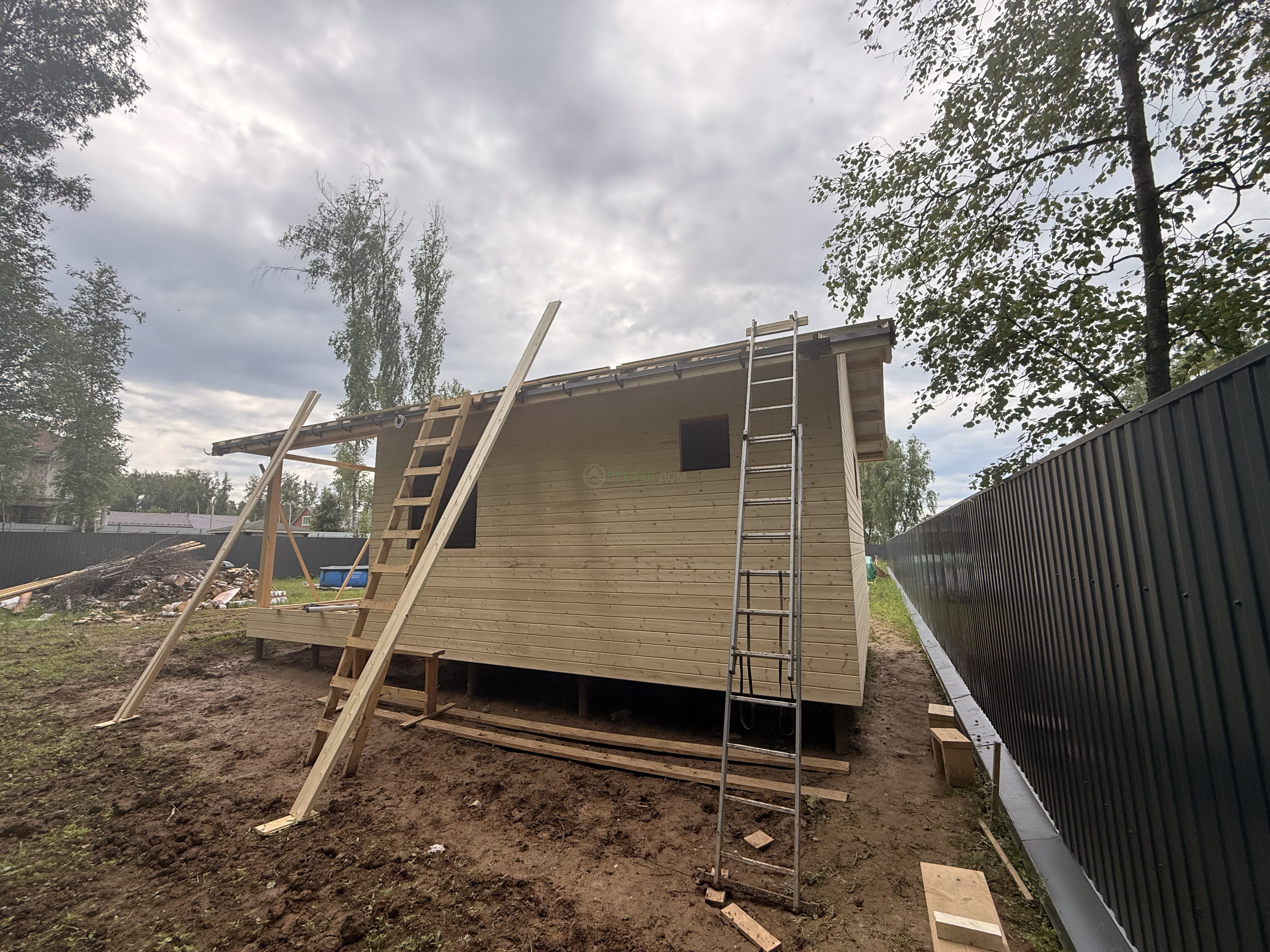

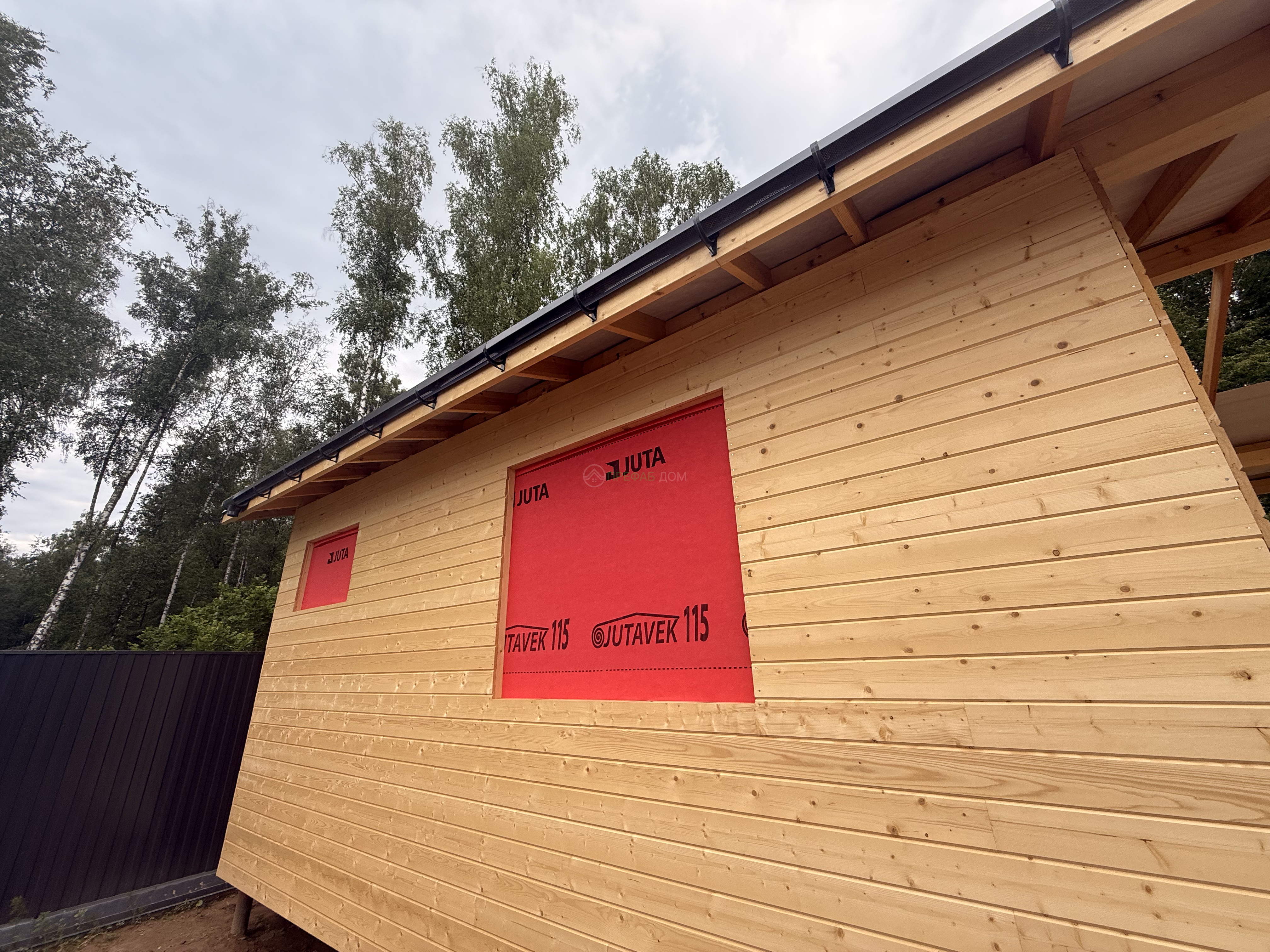

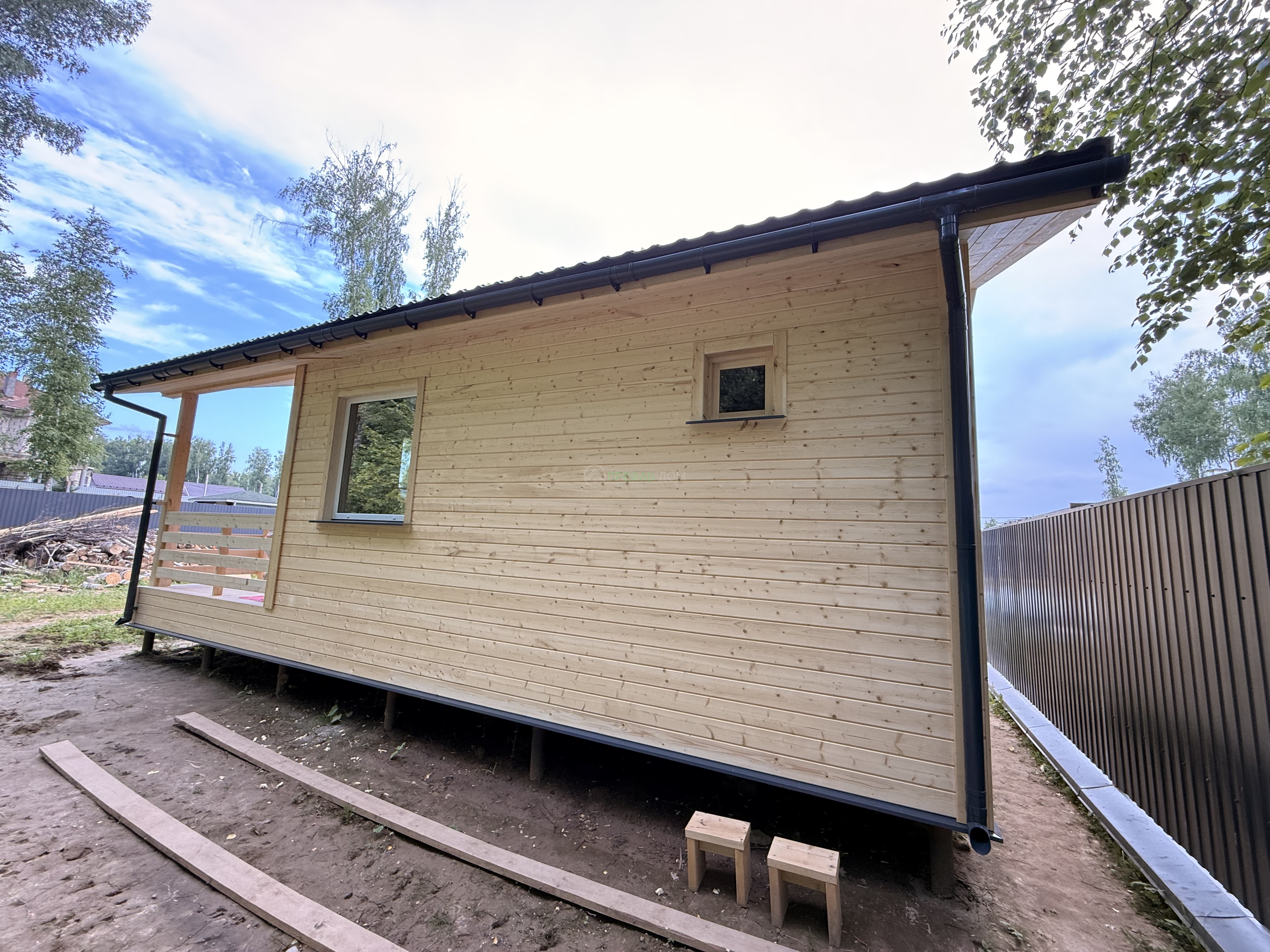

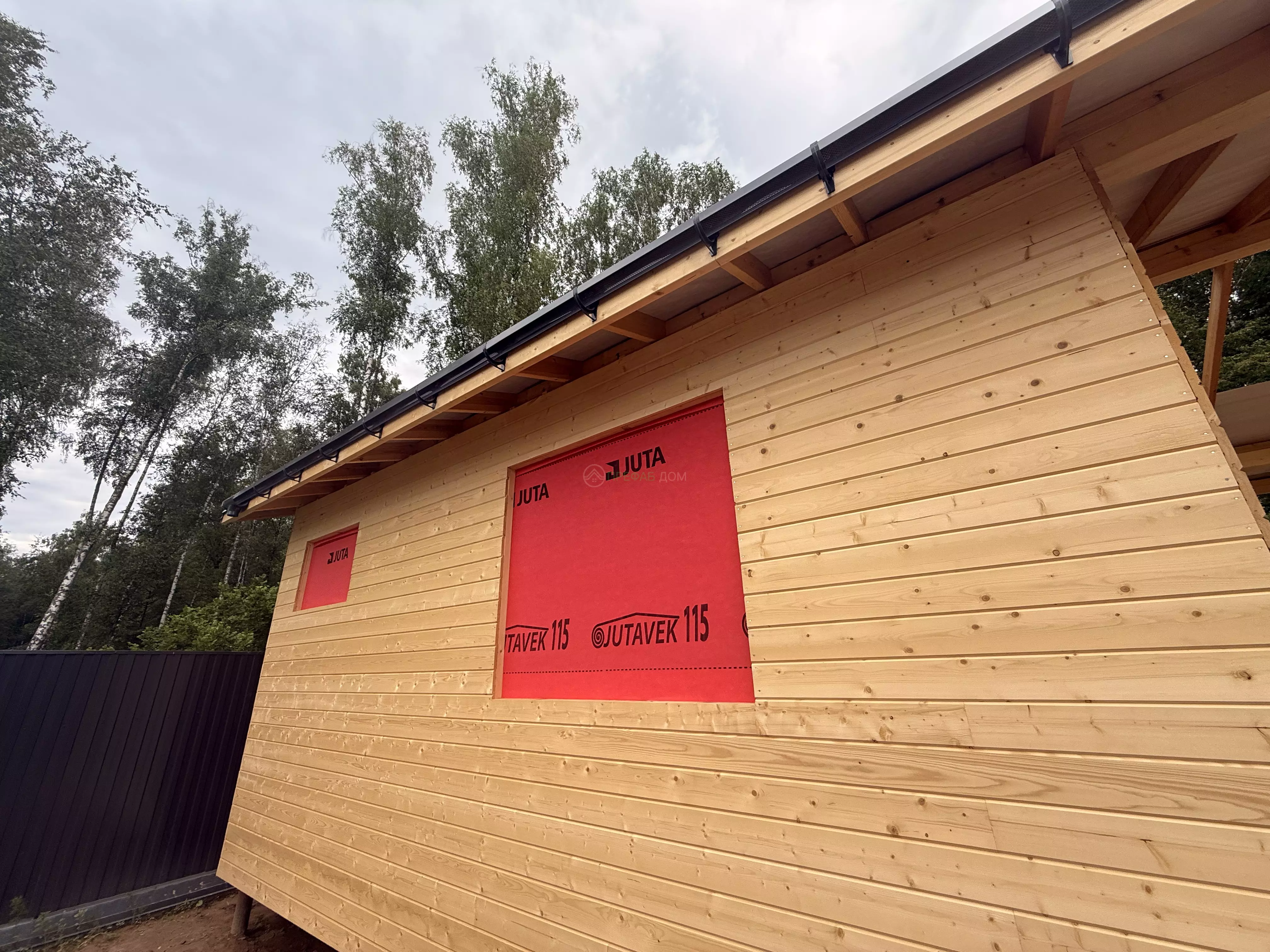

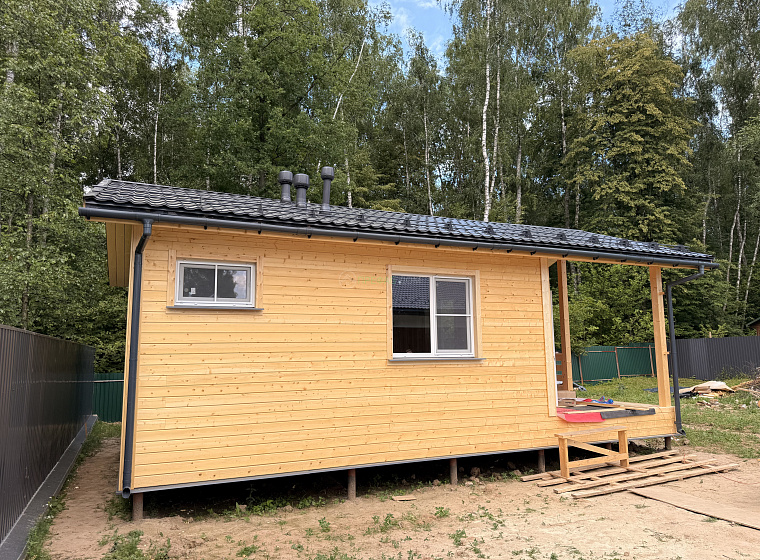

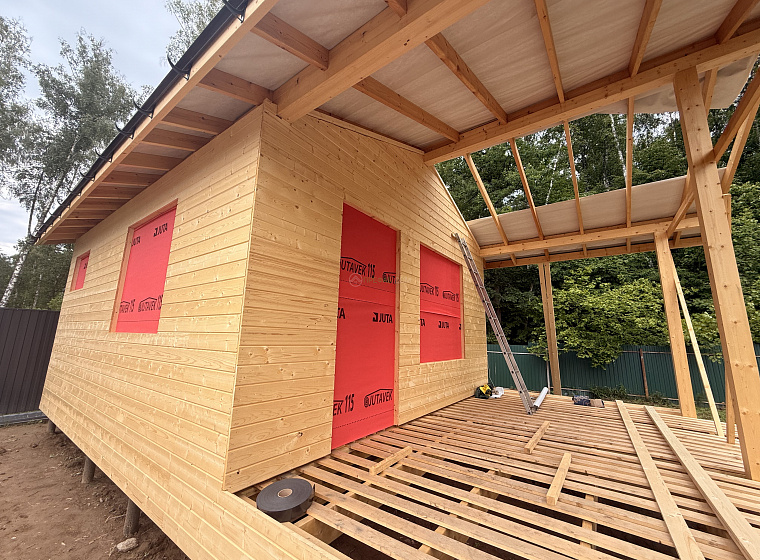

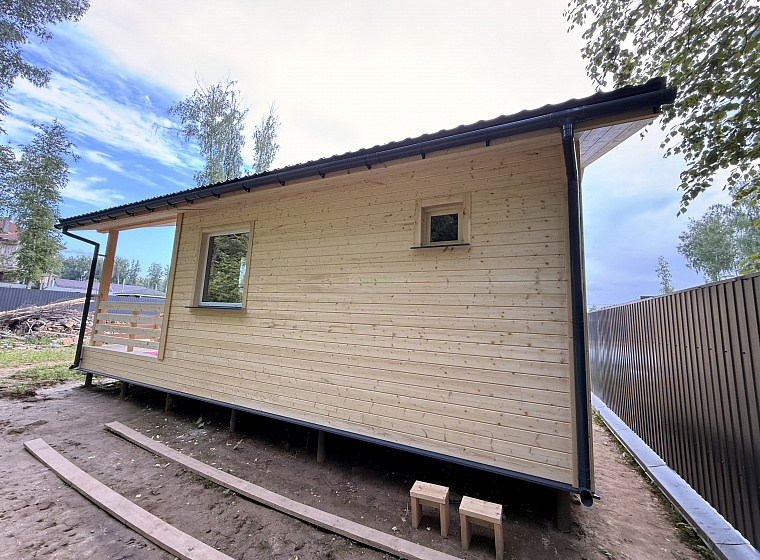

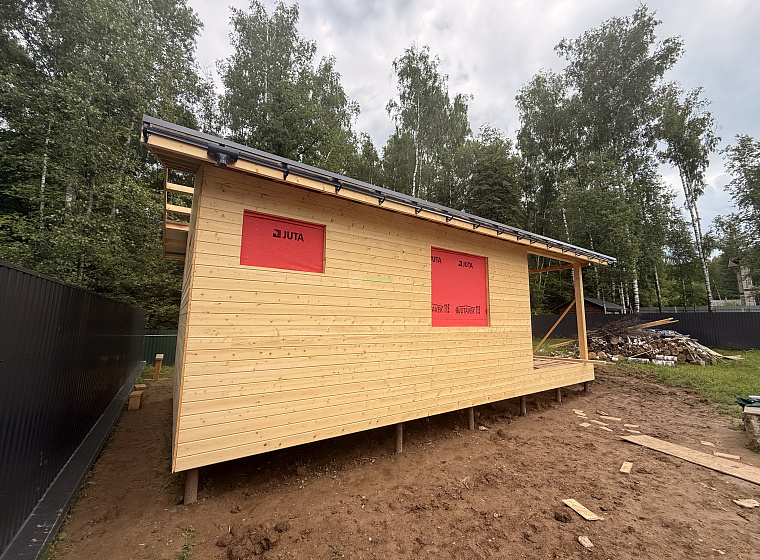

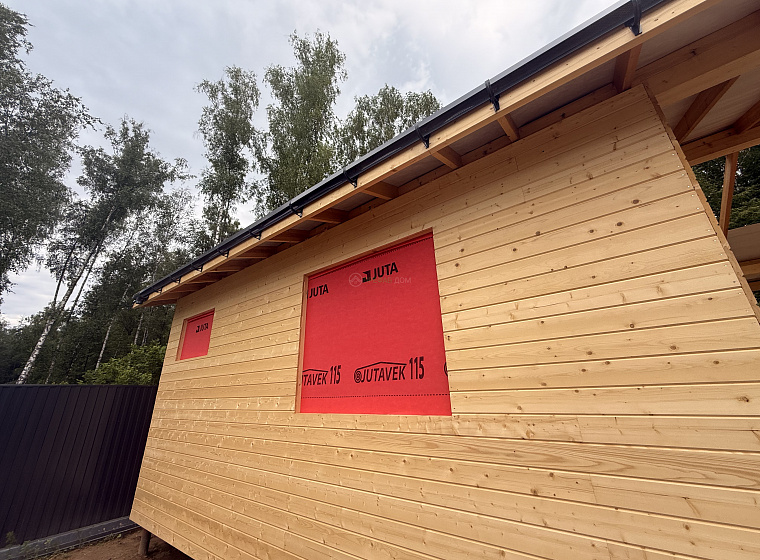

Внешняя отделка построенной «Элегии» выполнена с использованием имитации бруса.
Деревянная фактура хорошо соответствует назначению объекта и поддерживает традиционный образ загородной бани.
При этом сама архитектура остаётся достаточно лаконичной и не перегружена декоративными элементами.

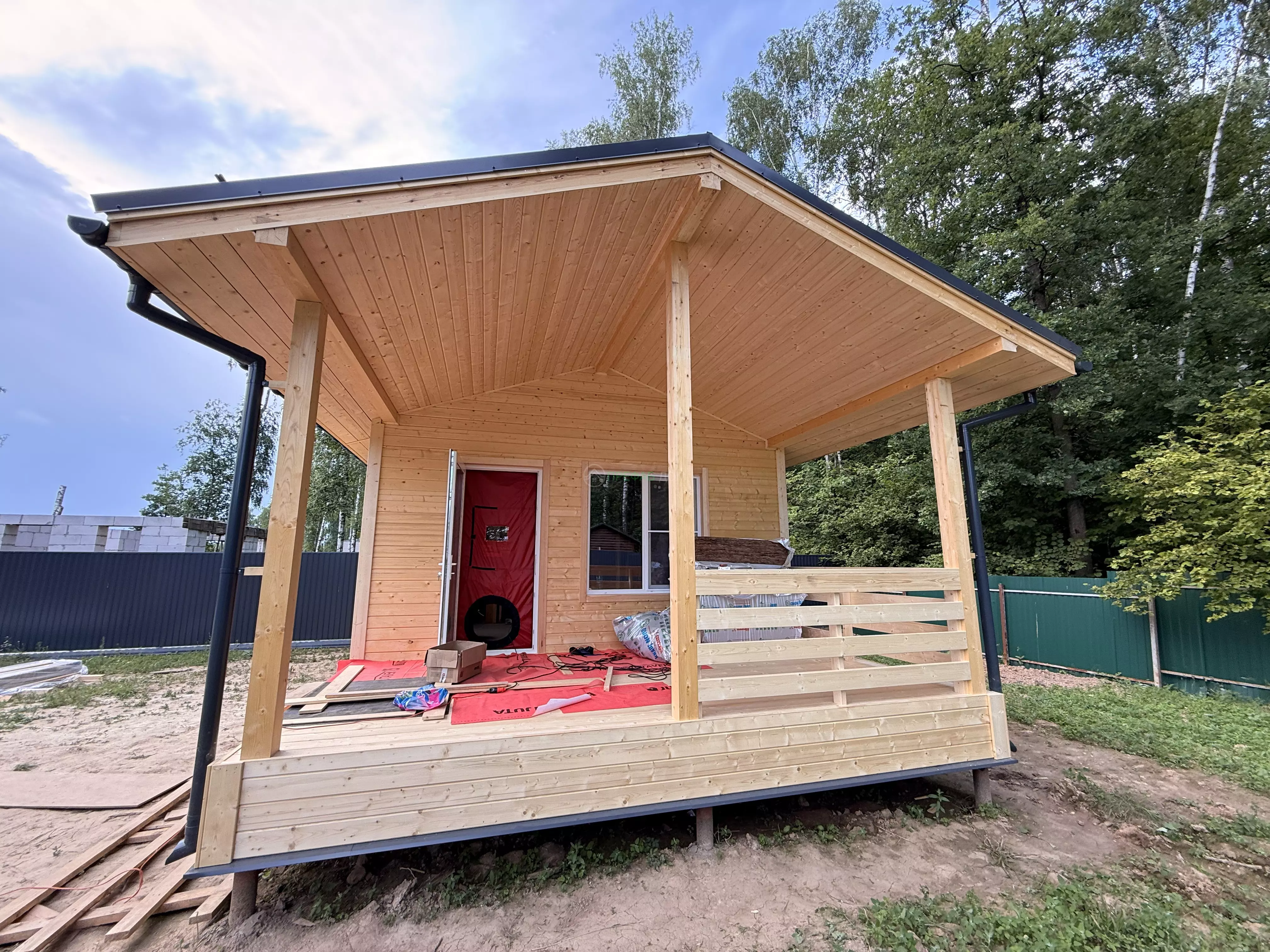

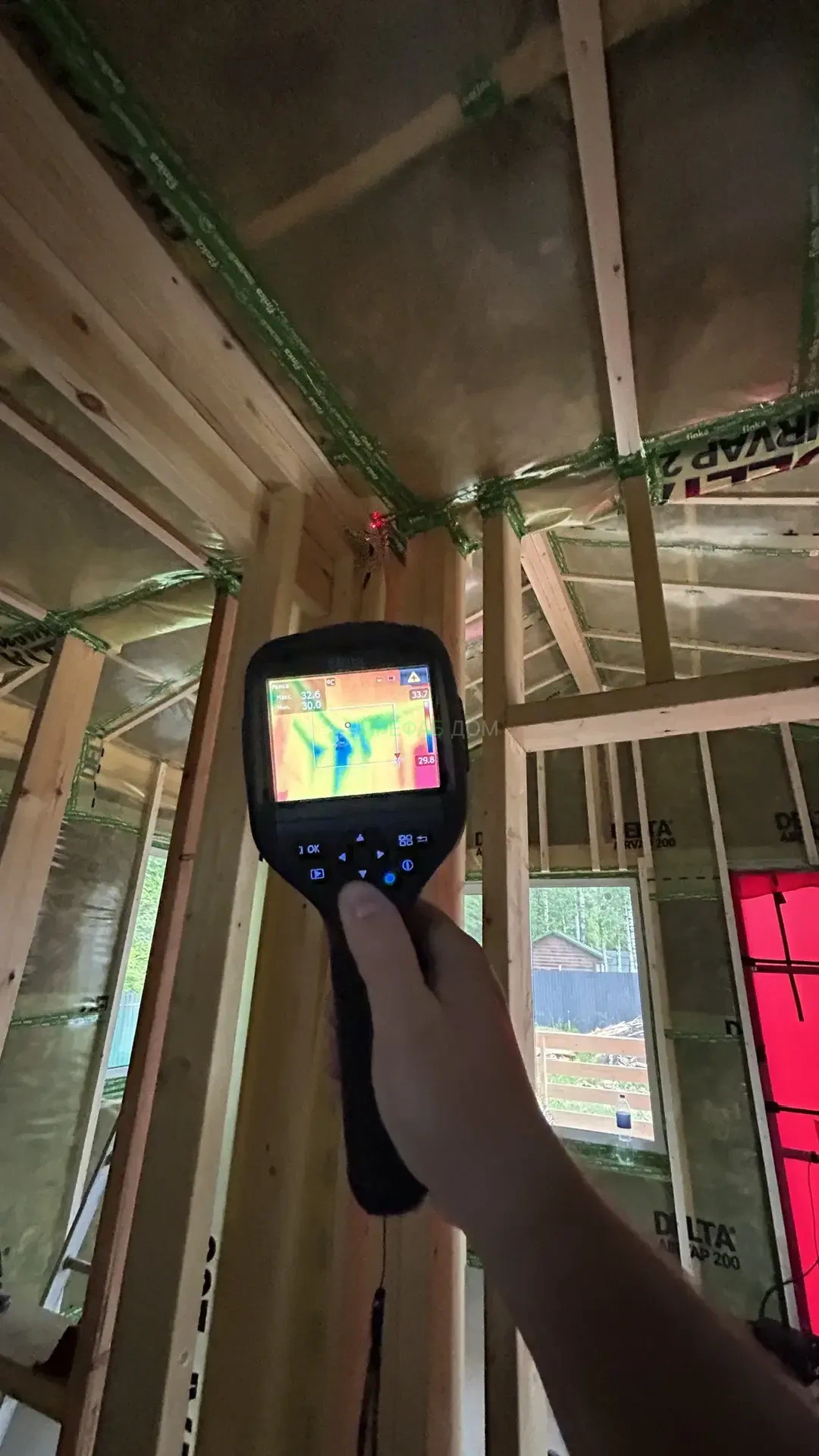

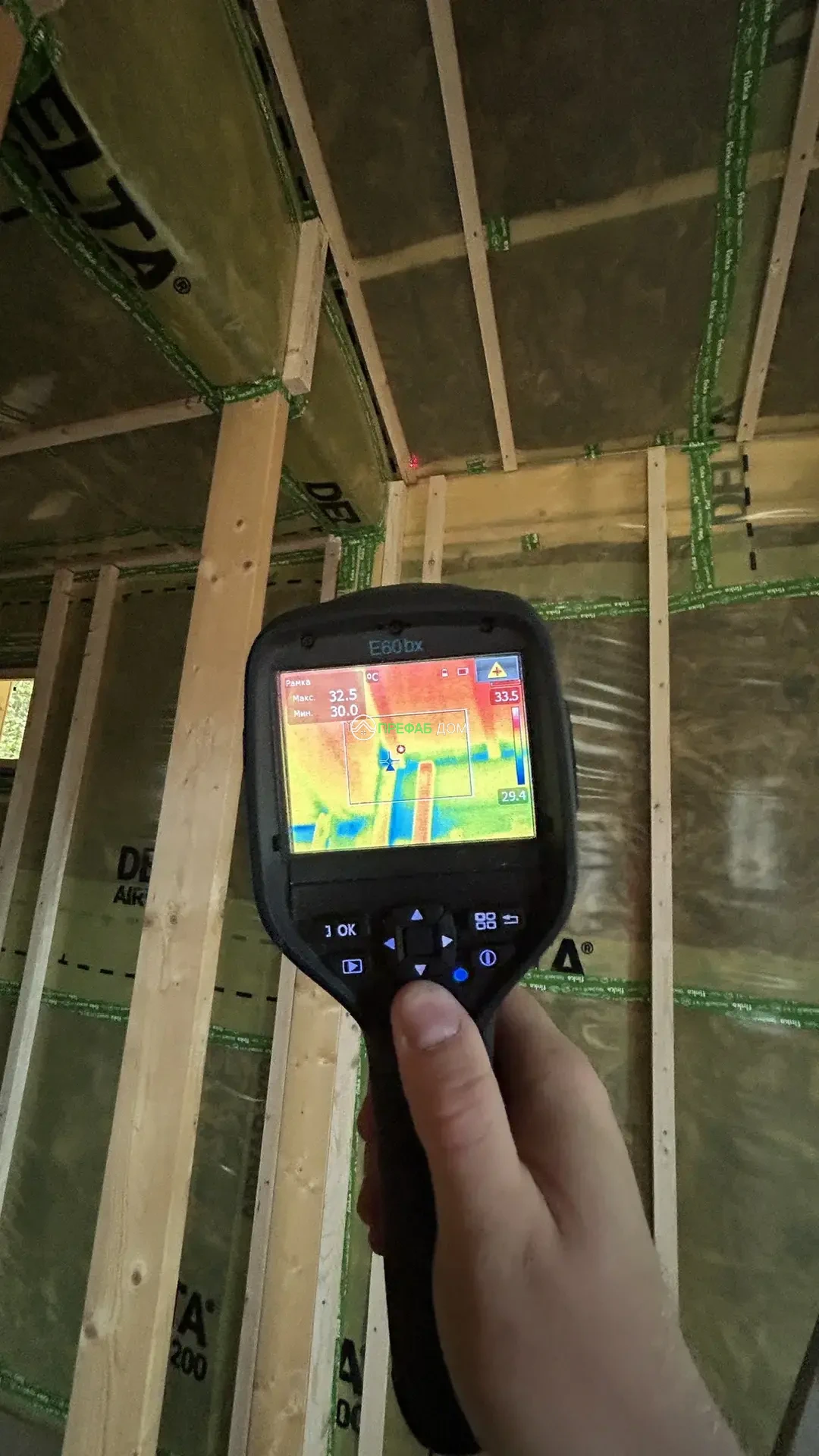

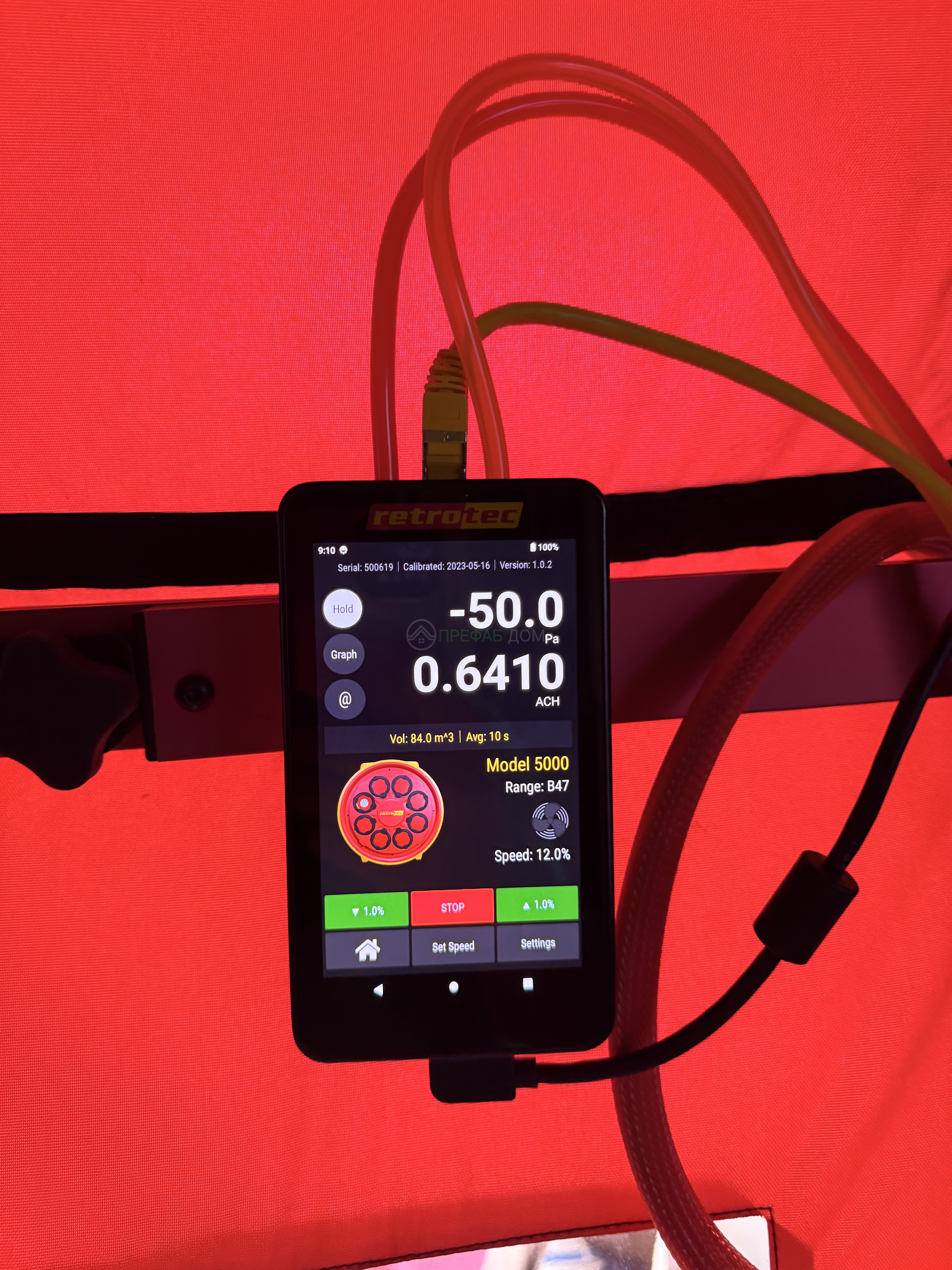

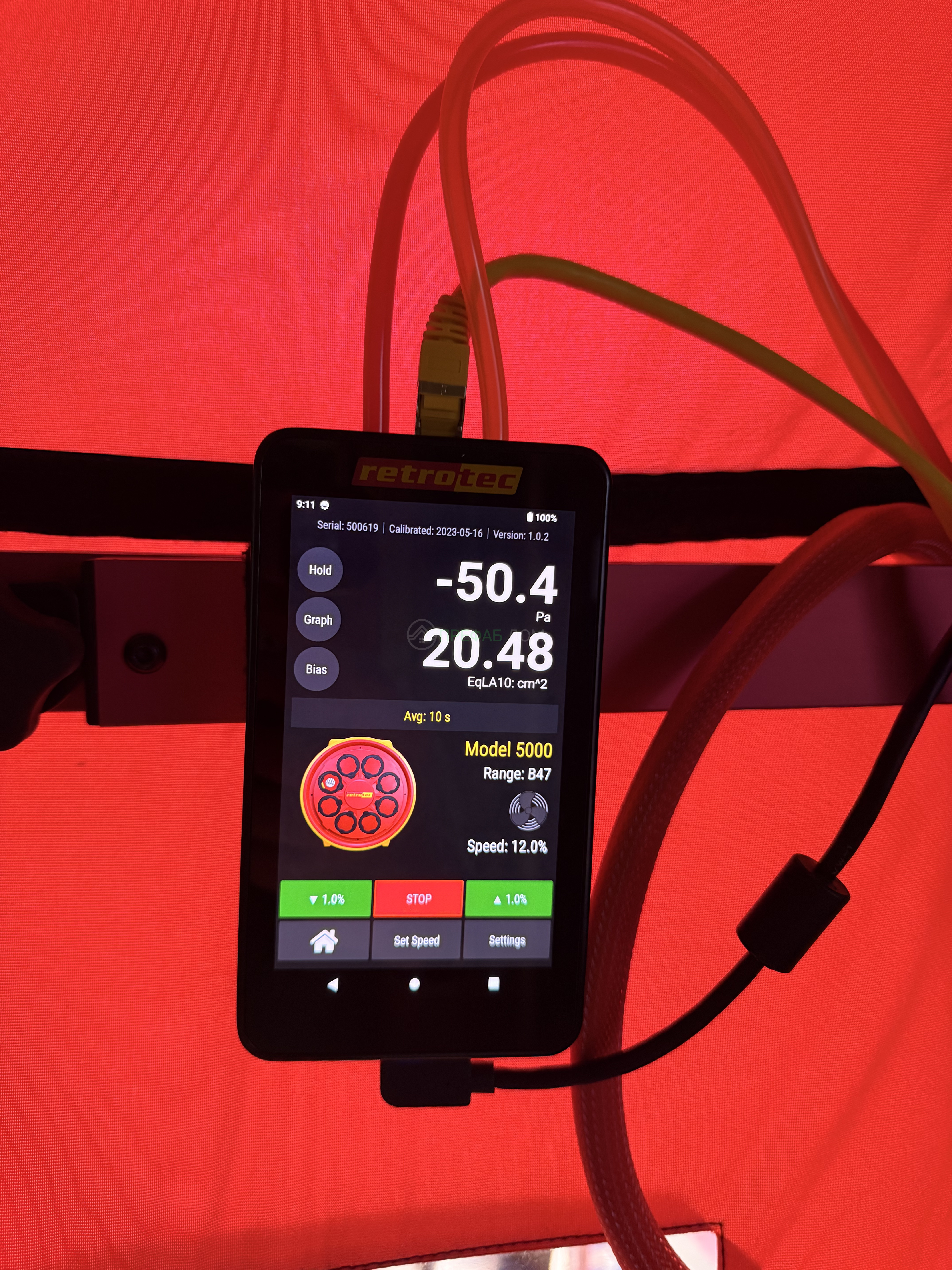

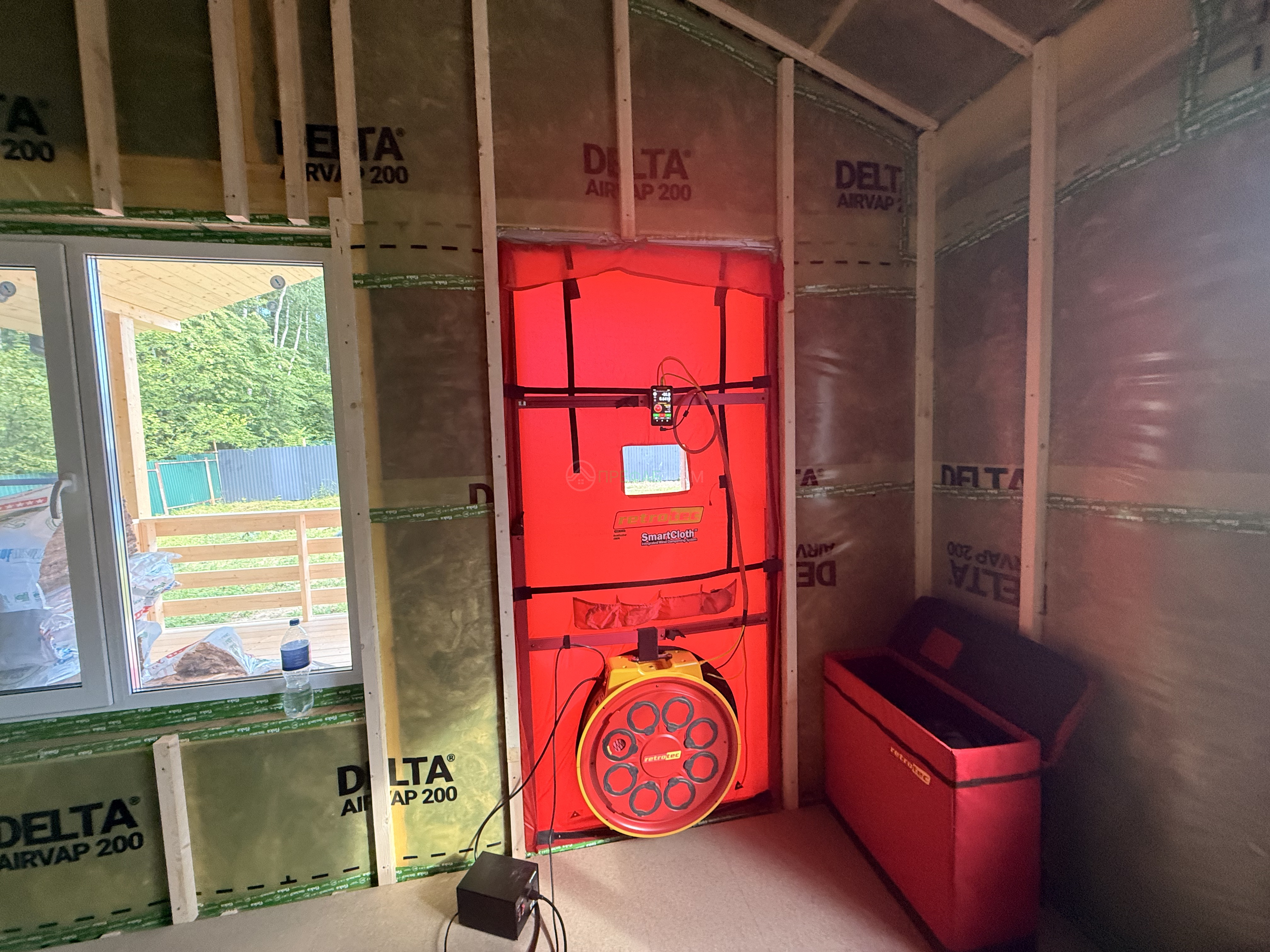

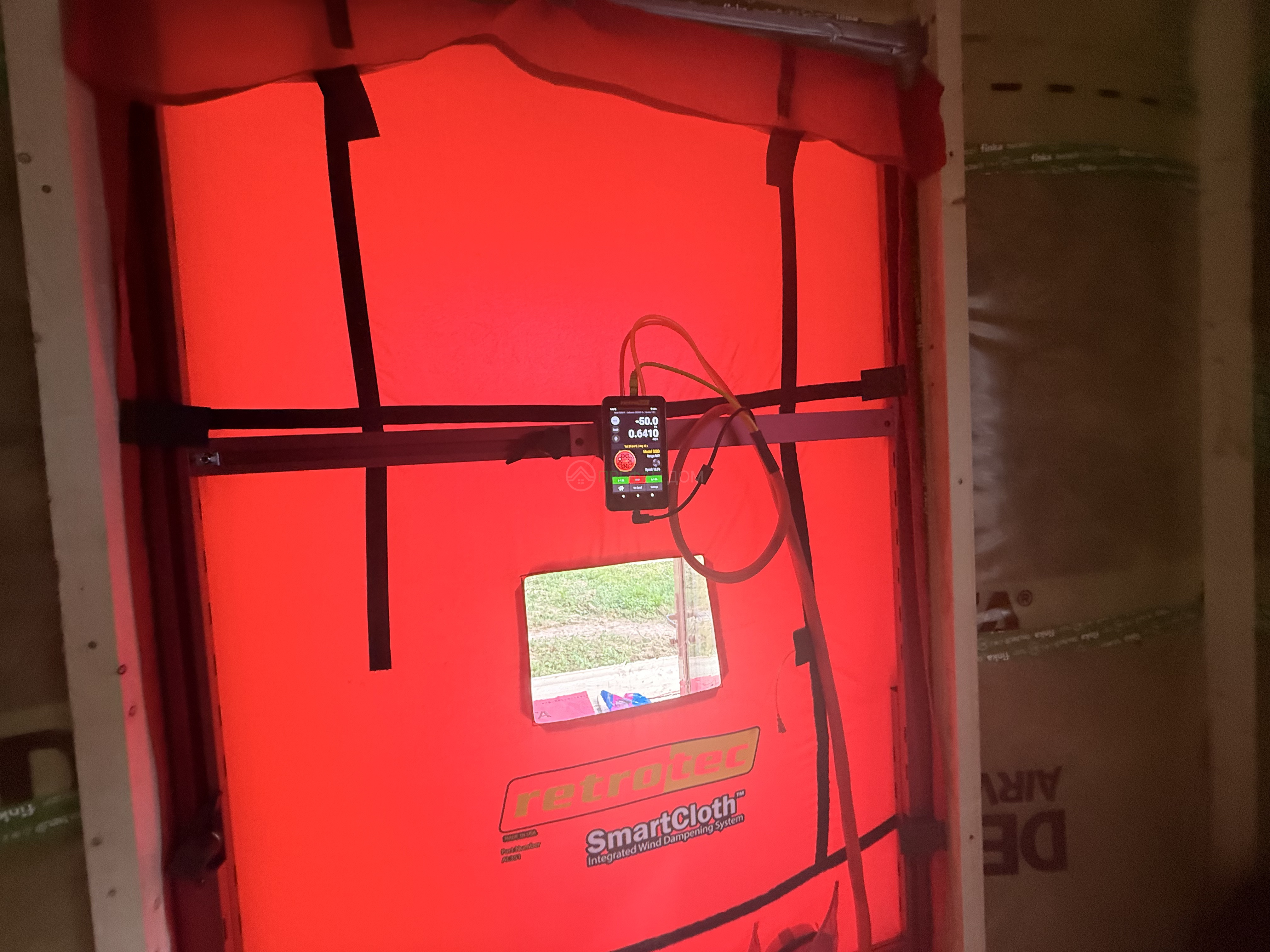

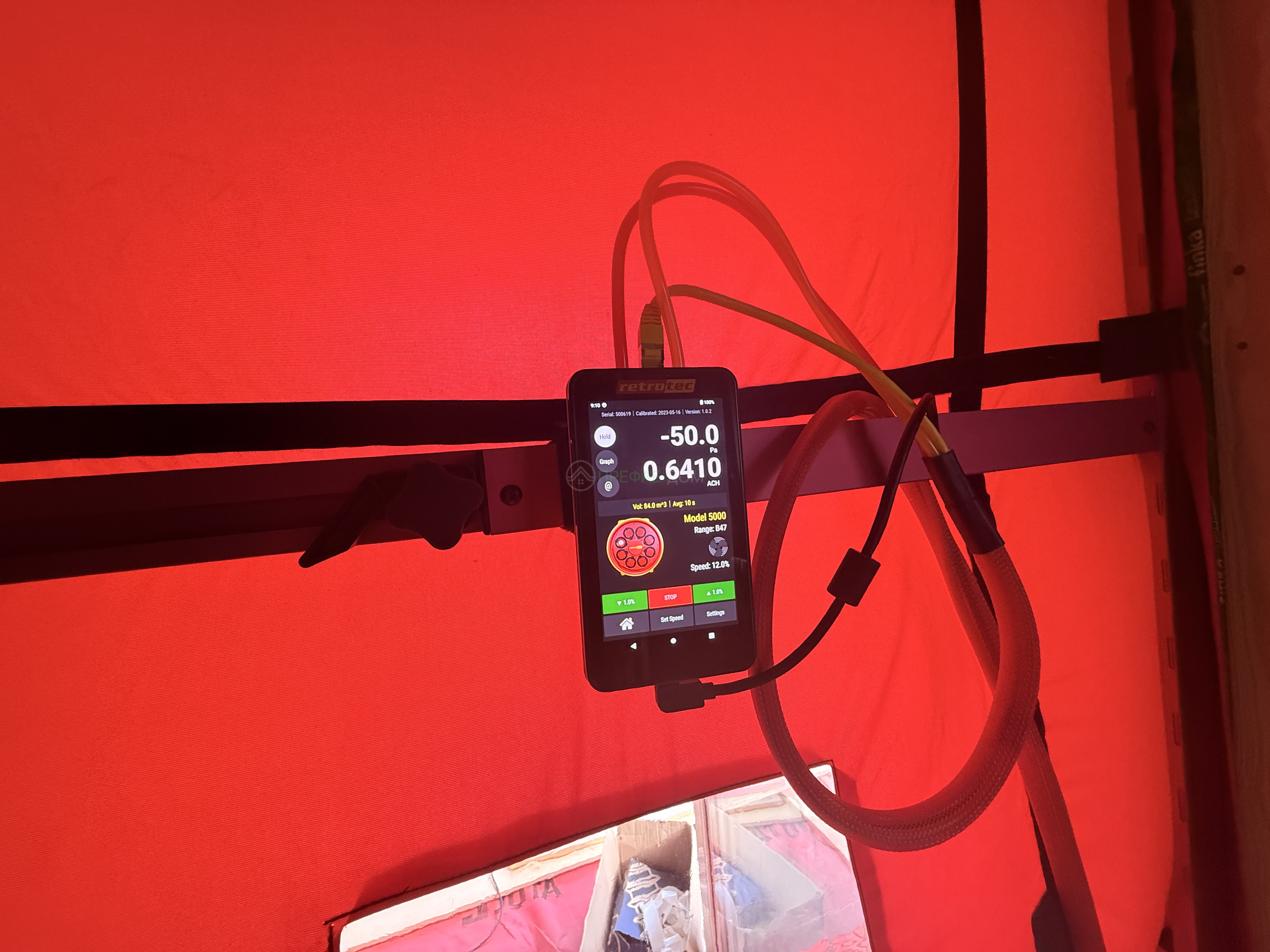

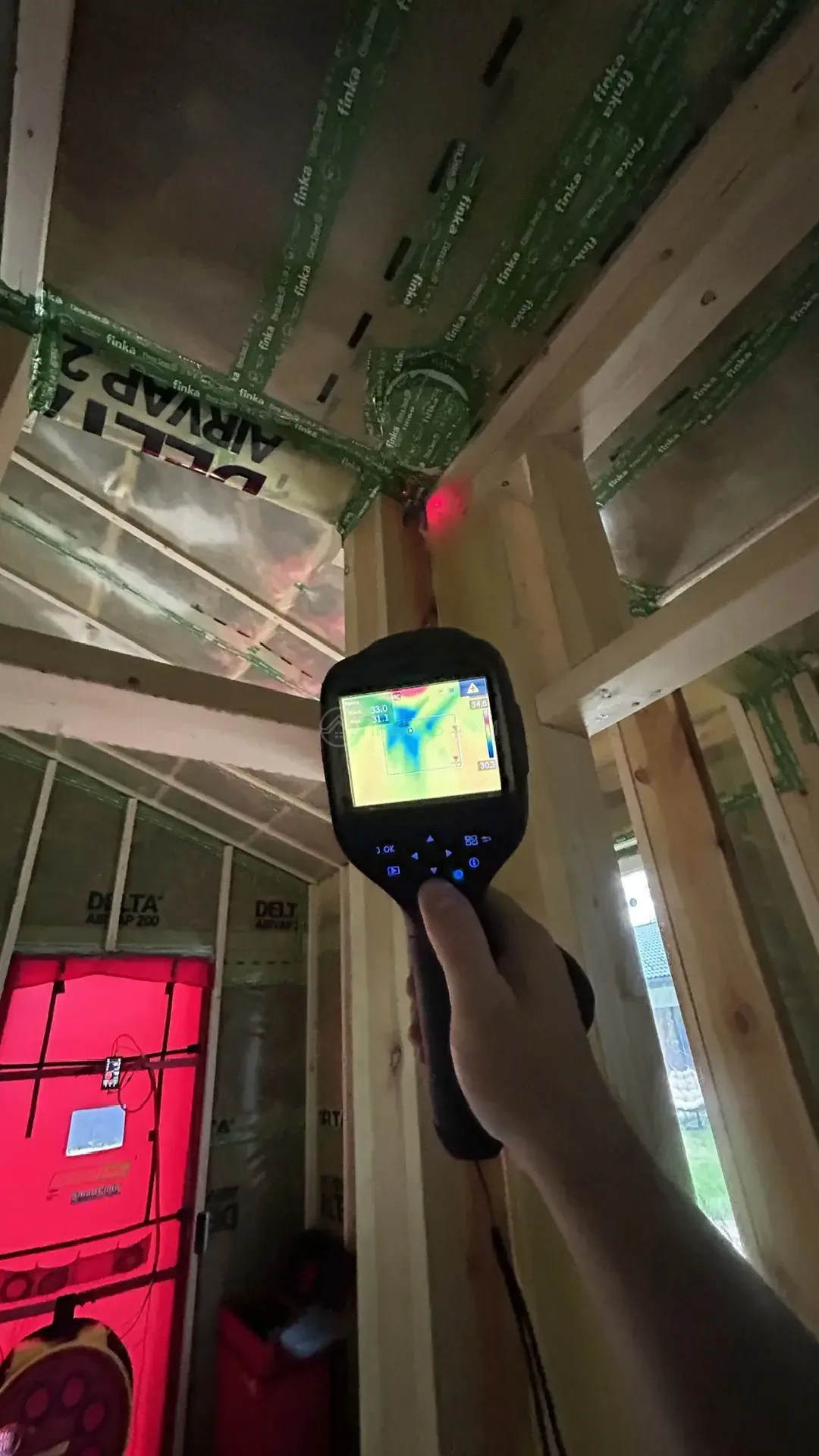

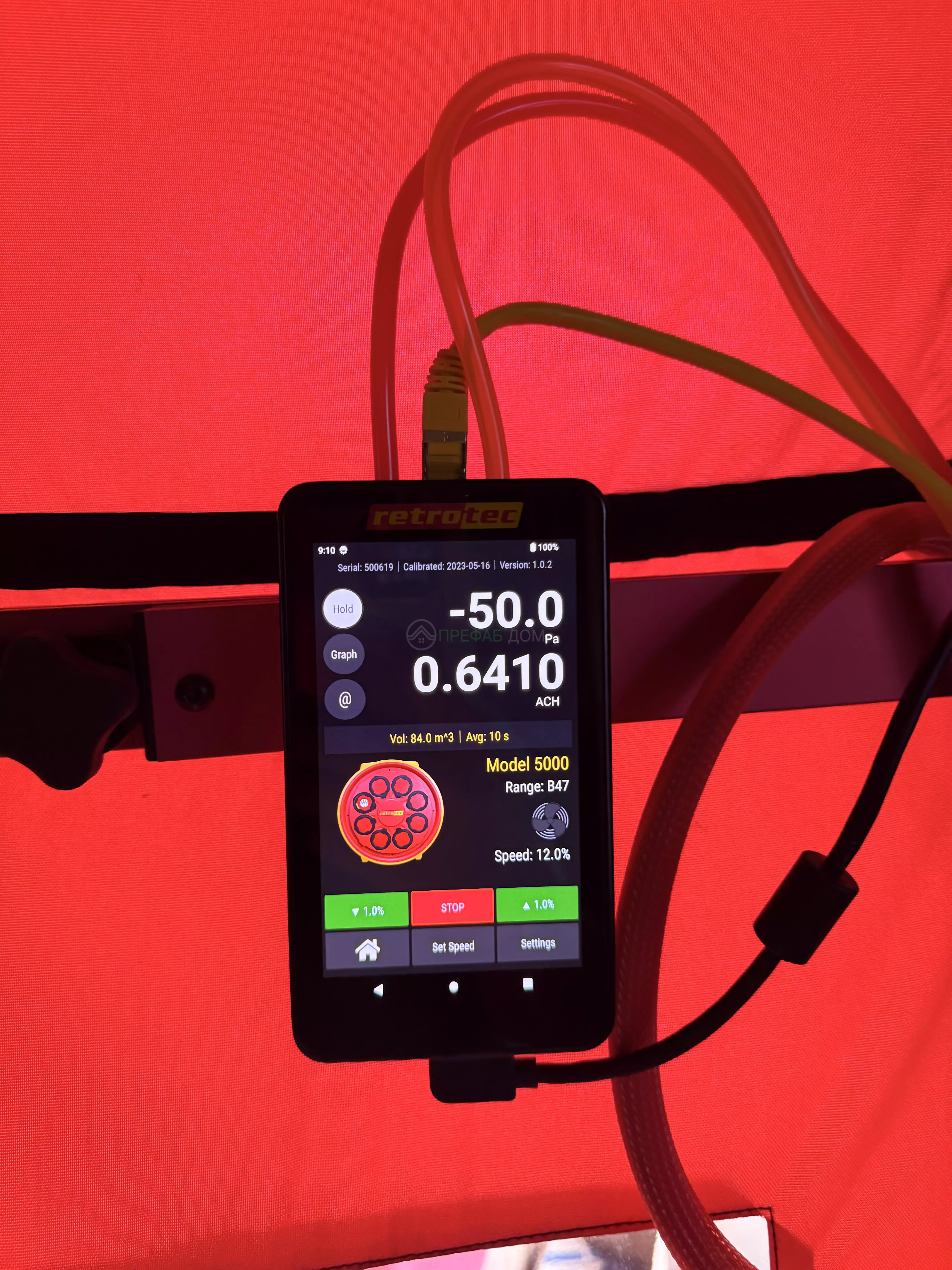

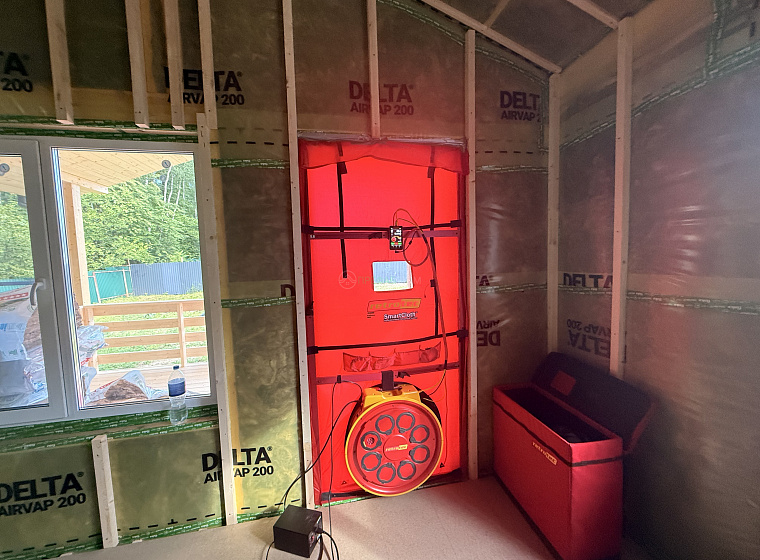

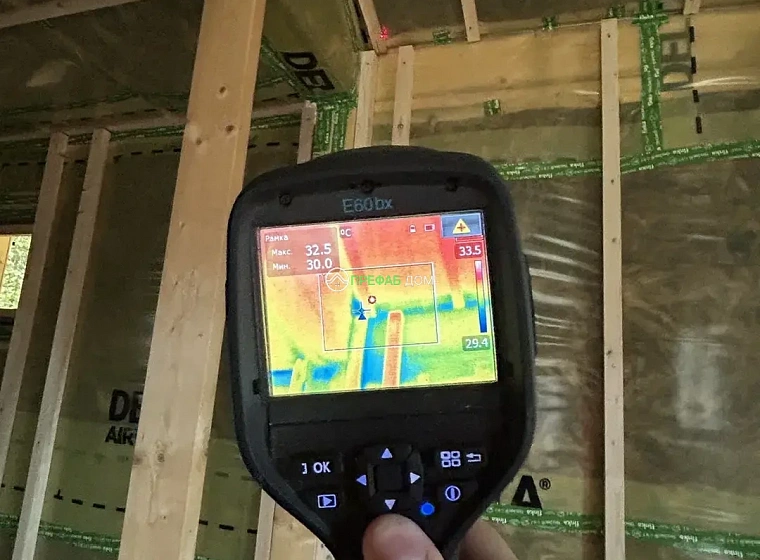

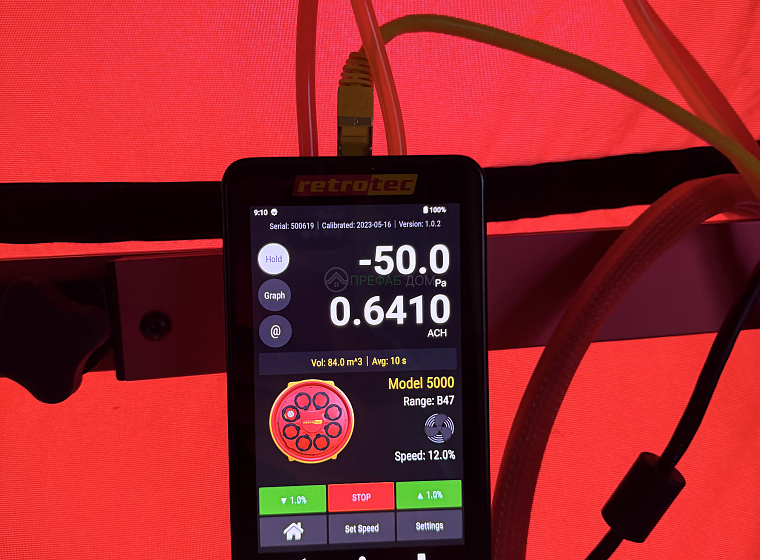

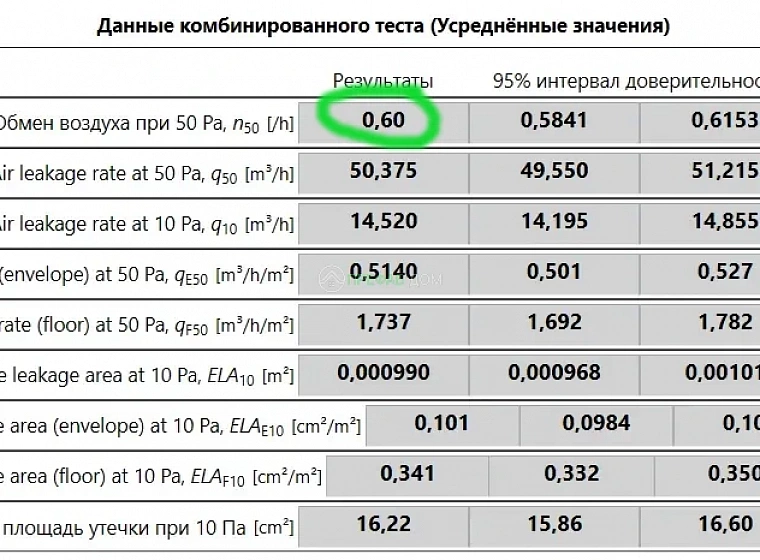

После формирования тёплого контура баня прошла инструментальное испытание с помощью аэродвери.
Проверка выполнялась по стандарту ISO 9972.
Для построенного объекта зафиксирован результат: q50 = 0,5140 м³/(м²·ч) .
Показатель q50 характеризует воздухопроницаемость ограждающей оболочки при заданной разнице давления.

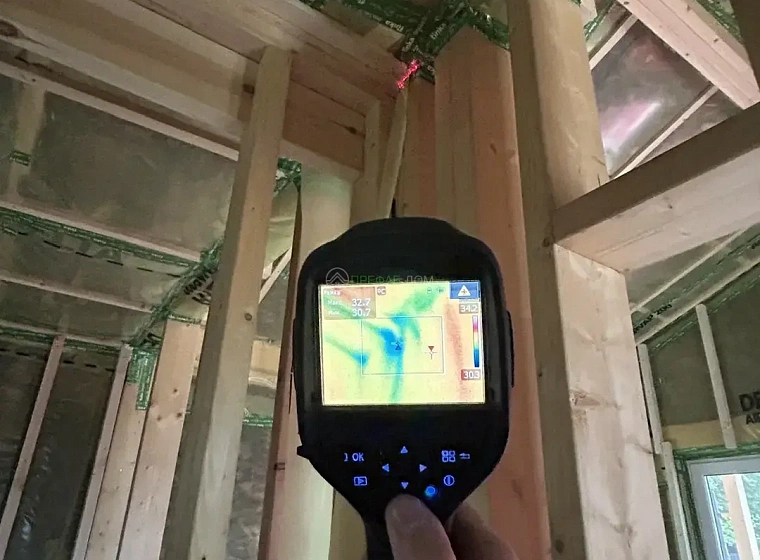

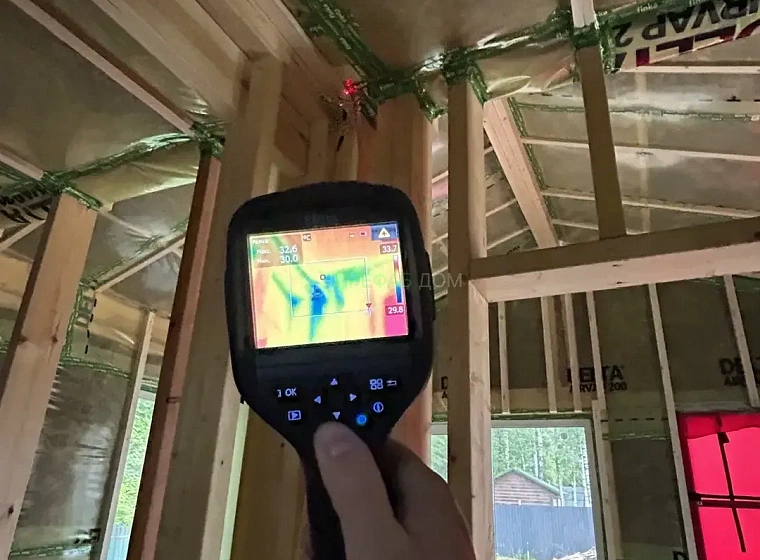

Для каркасной бани такое испытание особенно полезно: оно позволяет проверить не только расчётные материалы, но и качество фактически выполненной герметизации стыков и конструктивных узлов.
В банном помещении температура воздуха может значительно отличаться от наружной, поэтому неконтролируемые утечки воздуха особенно заметно влияют на скорость прогрева и удержание тепла.
Герметичный контур позволяет сделать тепловой режим более управляемым, а необходимый воздухообмен организовать через предусмотренную систему вентиляции.
Построенная «Элегия» создавалась как утеплённый объект, которым можно пользоваться не только летом.
Утепление 200 мм, каркасная технология и контроль герметичности позволяют рассматривать такую баню для регулярного загородного использования в разные сезоны.
При этом конкретный режим эксплуатации зависит от установленной системы отопления, вентиляции и инженерного оснащения.
Построенный объект реализован на основе проекта «Элегия К40-1».
В актуальной карточке проекта указана площадь 39,8 м², один этаж, жилая площадь 15,0 м², размер тёплого контура 5,4 × 6,4 м и терраса 5,4 × 3,0 м.
Архитектура проекта — классическая, кровля — двухскатная.
Смотреть проект «Элегия К40-1»

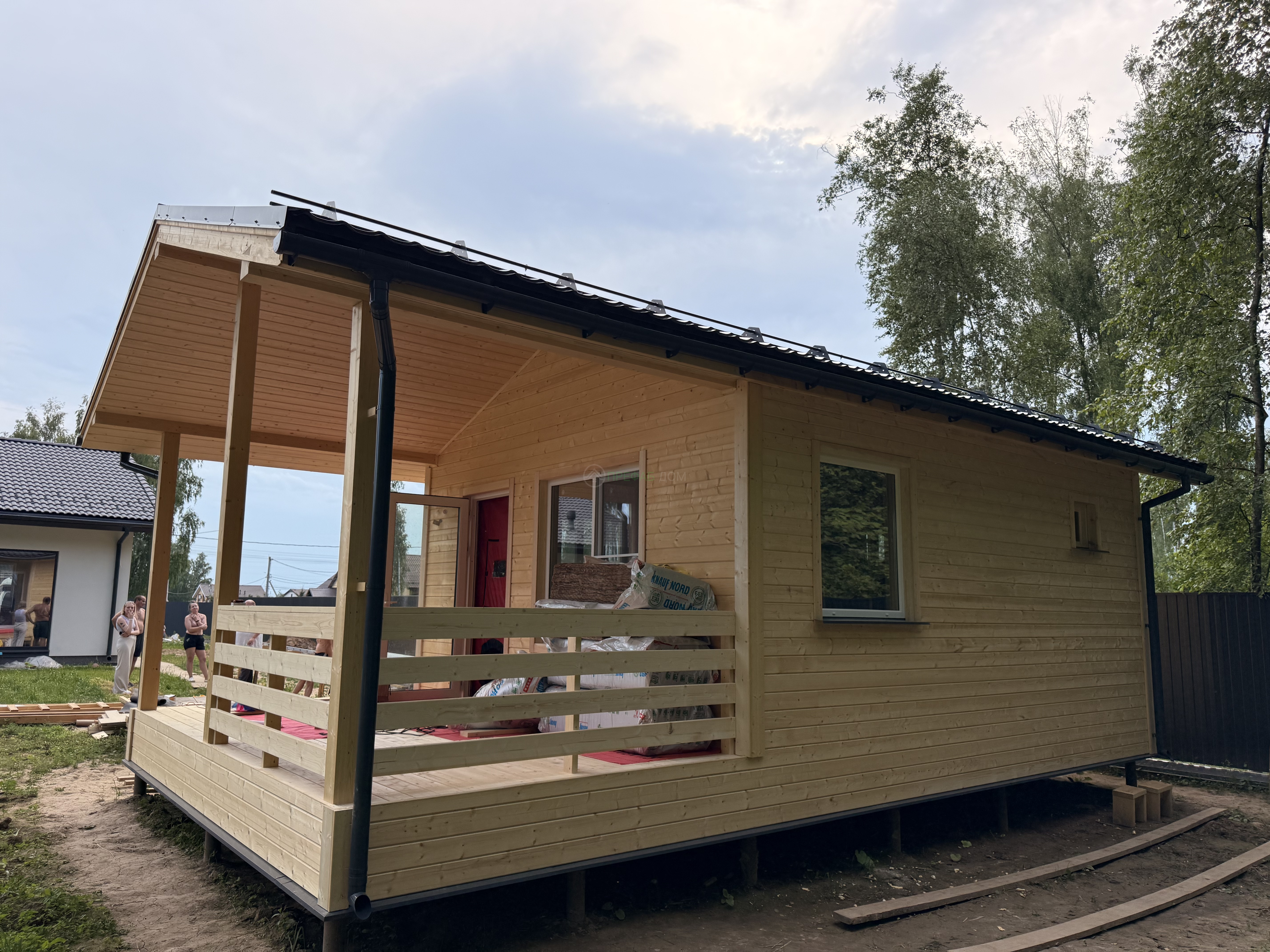

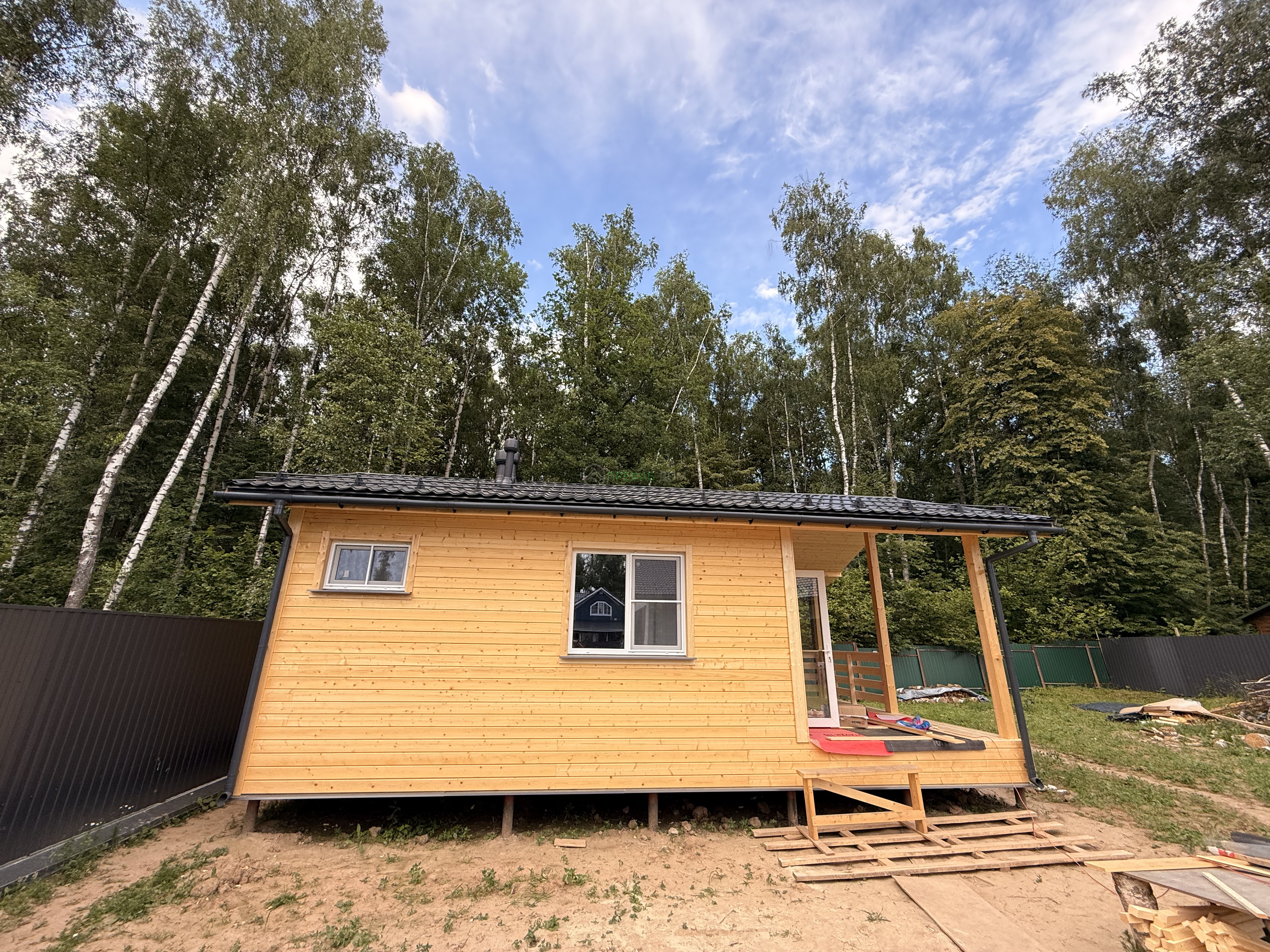

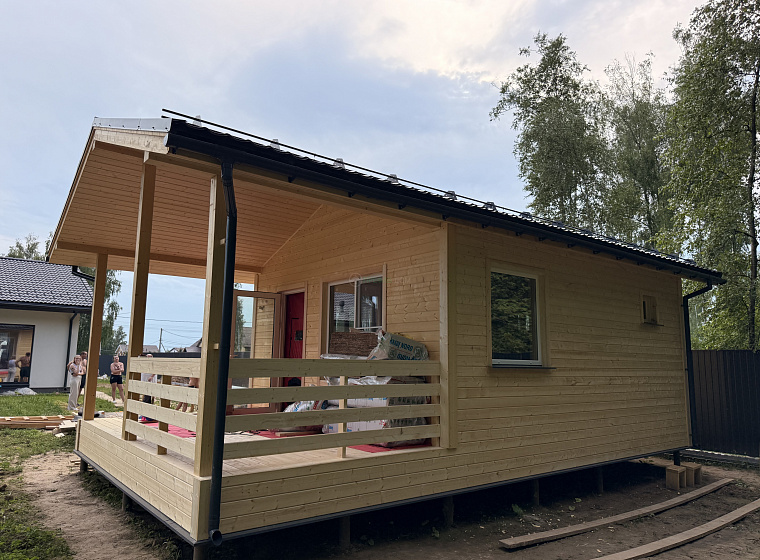

На странице представлен фотоотчёт реальной «Элегии К40-1», построенной в ТСН «Лесная Элегия» муниципального округа Чехов.
По фотографиям можно оценить этапы строительства, каркас, утепление, деревянный фасад, террасу и итоговый внешний вид объекта.
Вместе с актуальной карточкой проекта фотоотчёт позволяет сравнить проектное решение с реально построенной баней.
«Элегия К40-1» — пример небольшой каркасной бани, в которой банная функция дополнена полноценным пространством для отдыха.
Кухня-гостиная 14,7 м², сауна 5,2 м², предбанник 4,5 м² и терраса 14,3 м² формируют функциональную планировку при общей площади 39,8 м².
Утепление 200 мм, свайный фундамент, деревянный фасад и результат испытания аэродверью q50 = 0,5140 м³/(м²·ч) дополняют компактную архитектуру техническими решениями для загородной эксплуатации.

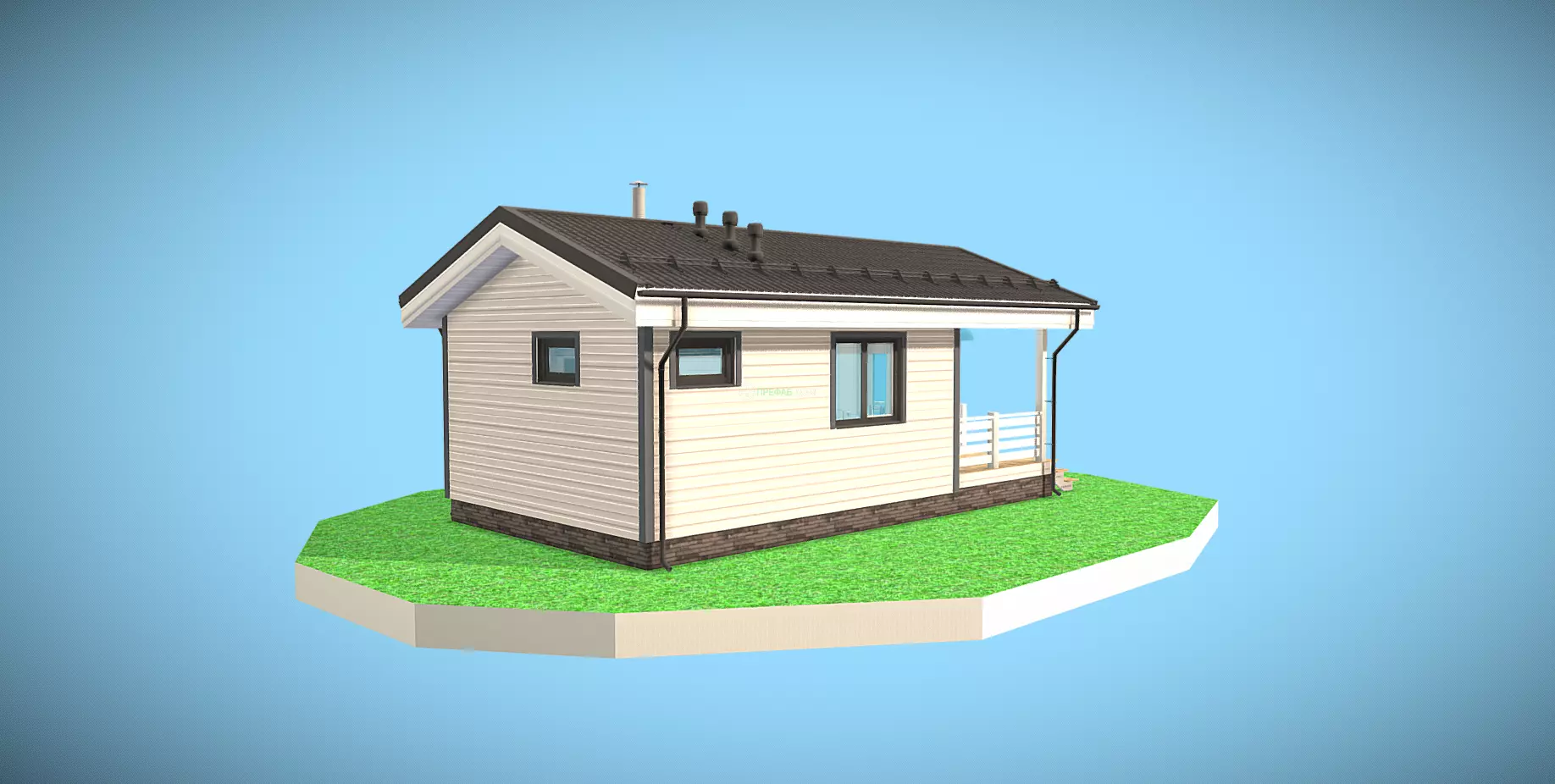

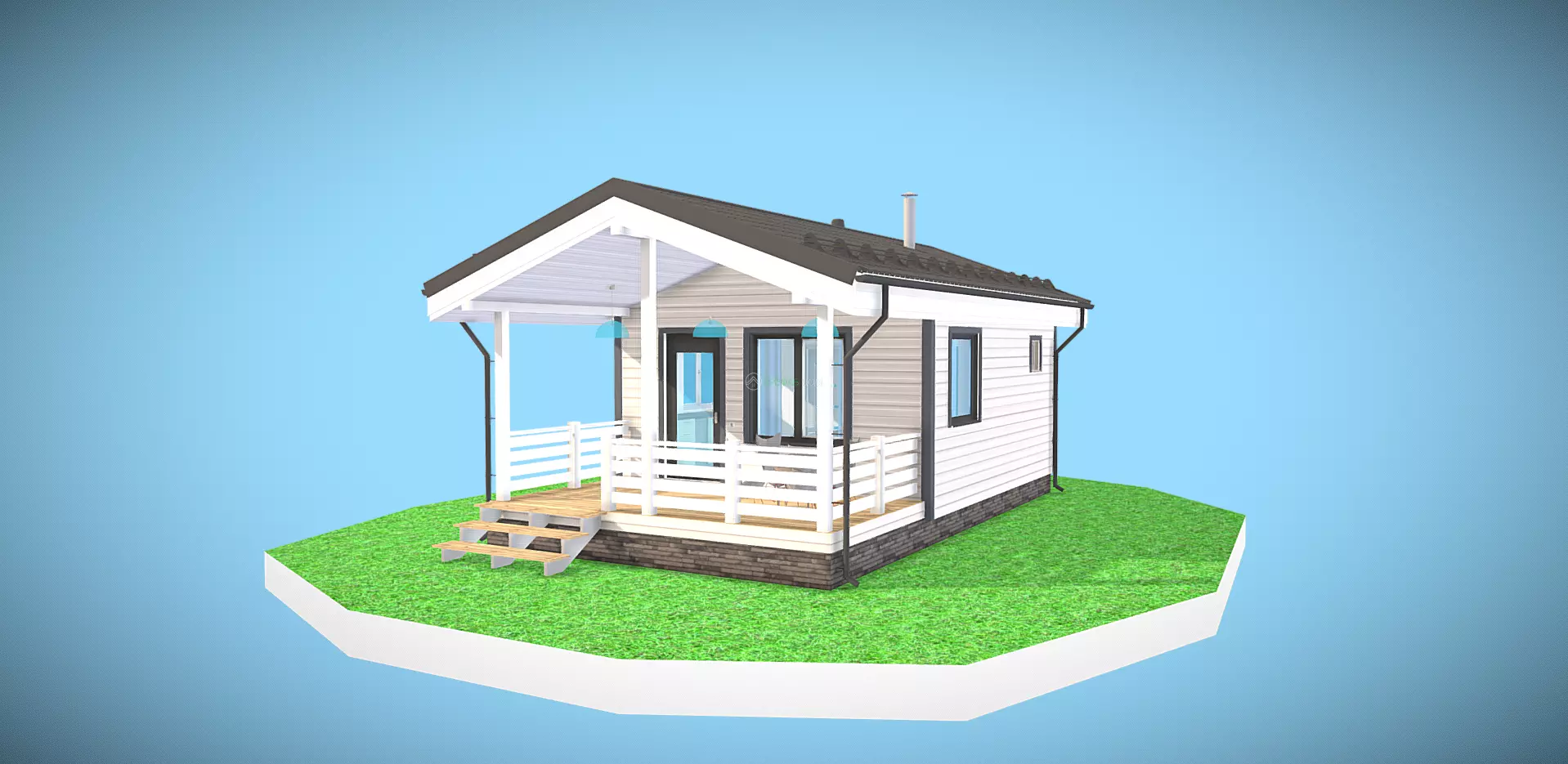

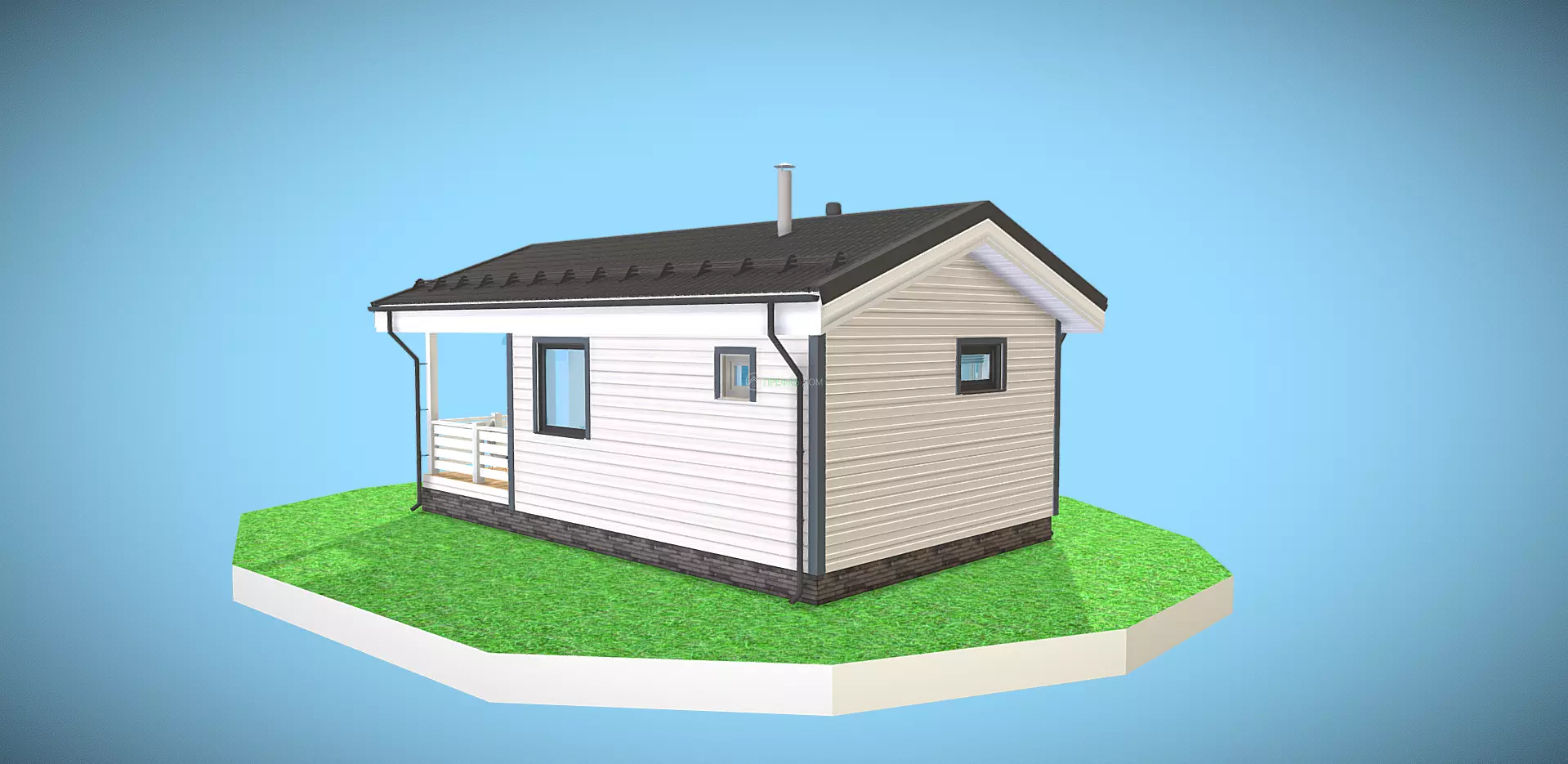

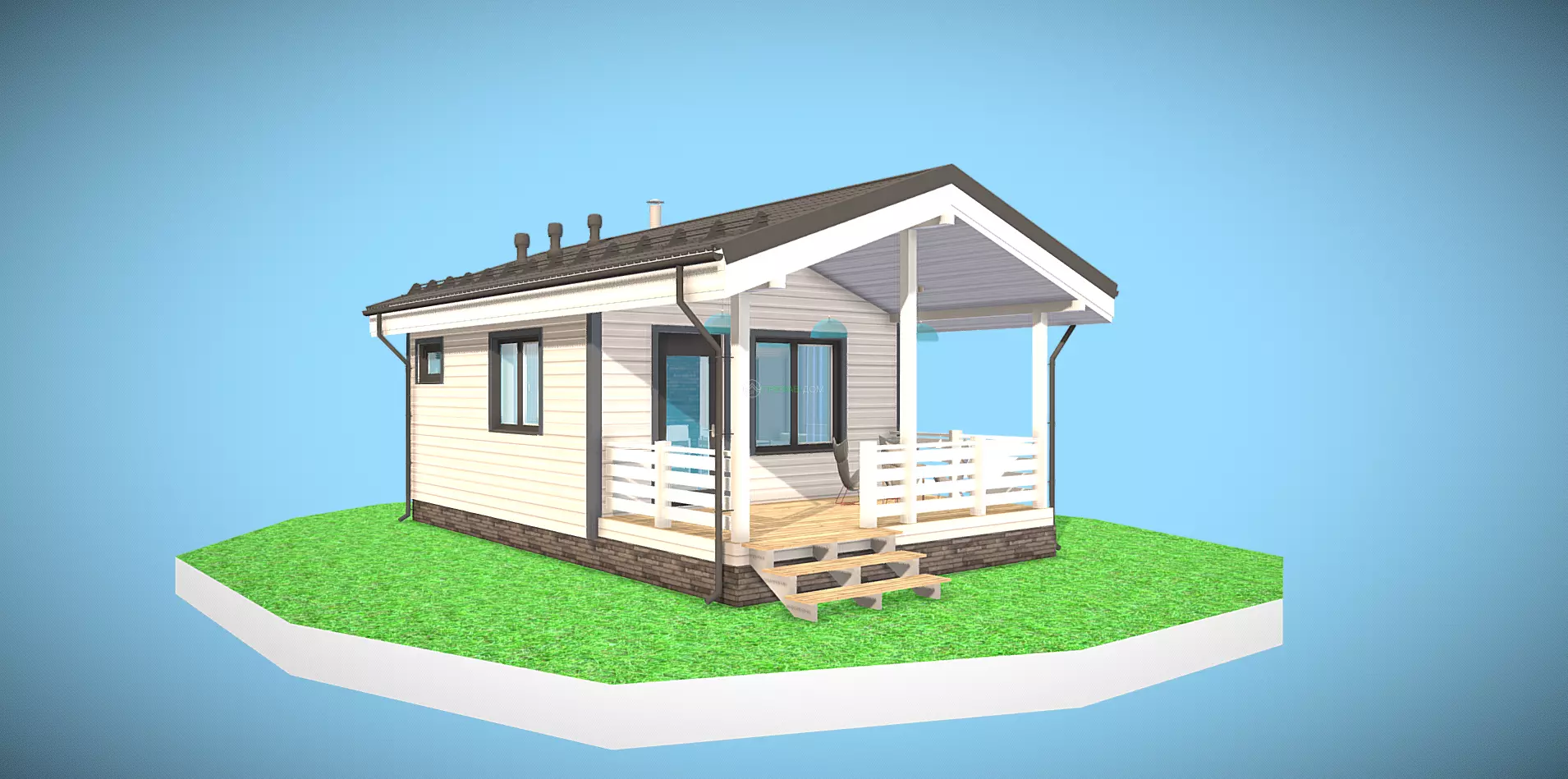

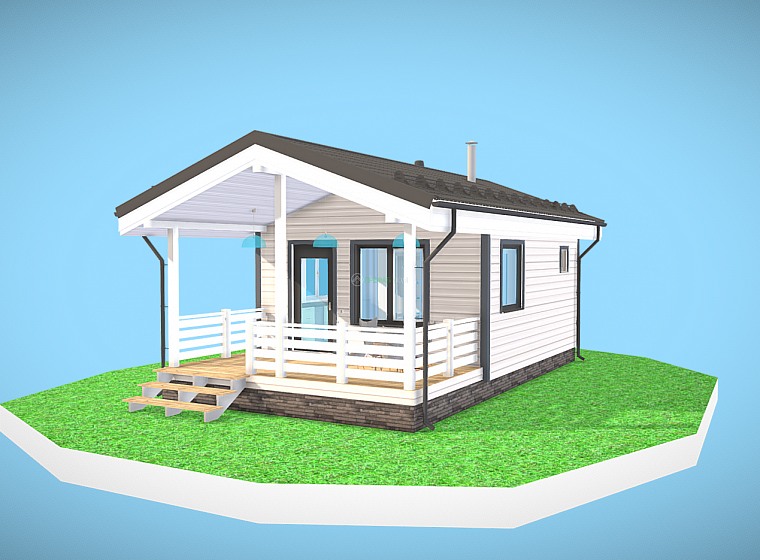

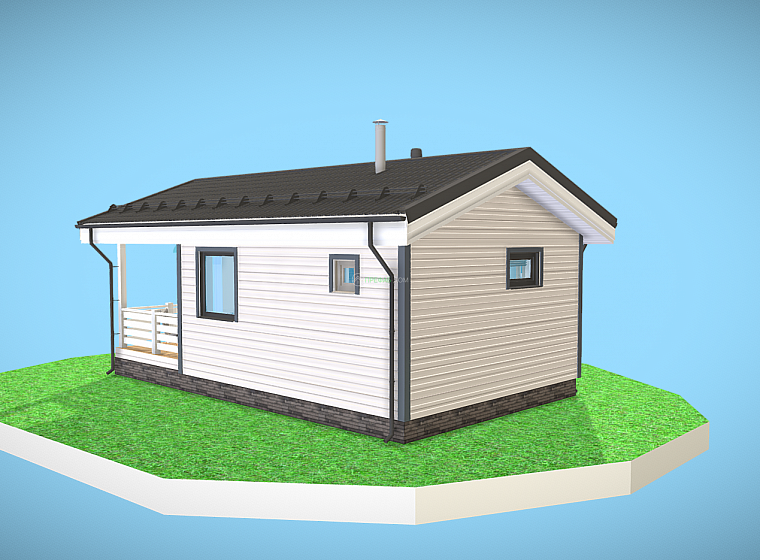

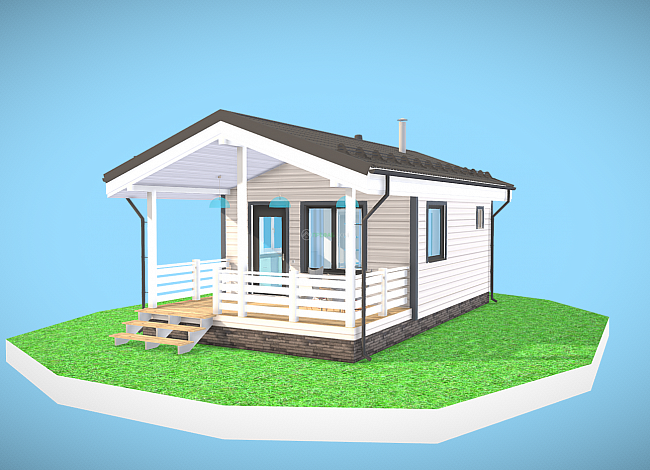

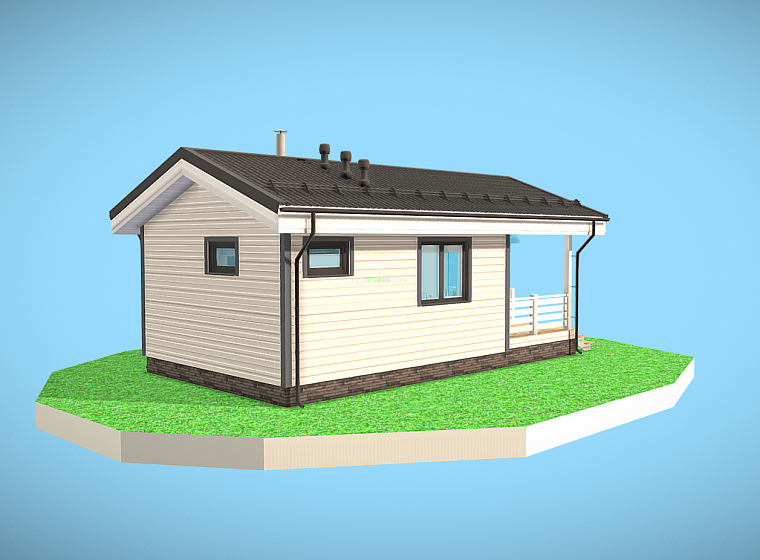

Интерактивная модель объекта «Баня Элегия К40-1 (ТСН Лесная Элегия)» позволяет рассмотреть архитектуру, фасады, остекление и объём с разных ракурсов.
Первые фотографии объекта «Баня Элегия К40-1 (ТСН Лесная Элегия)» доступны сразу на странице. Полный фотоотчёт можно раскрыть ниже.

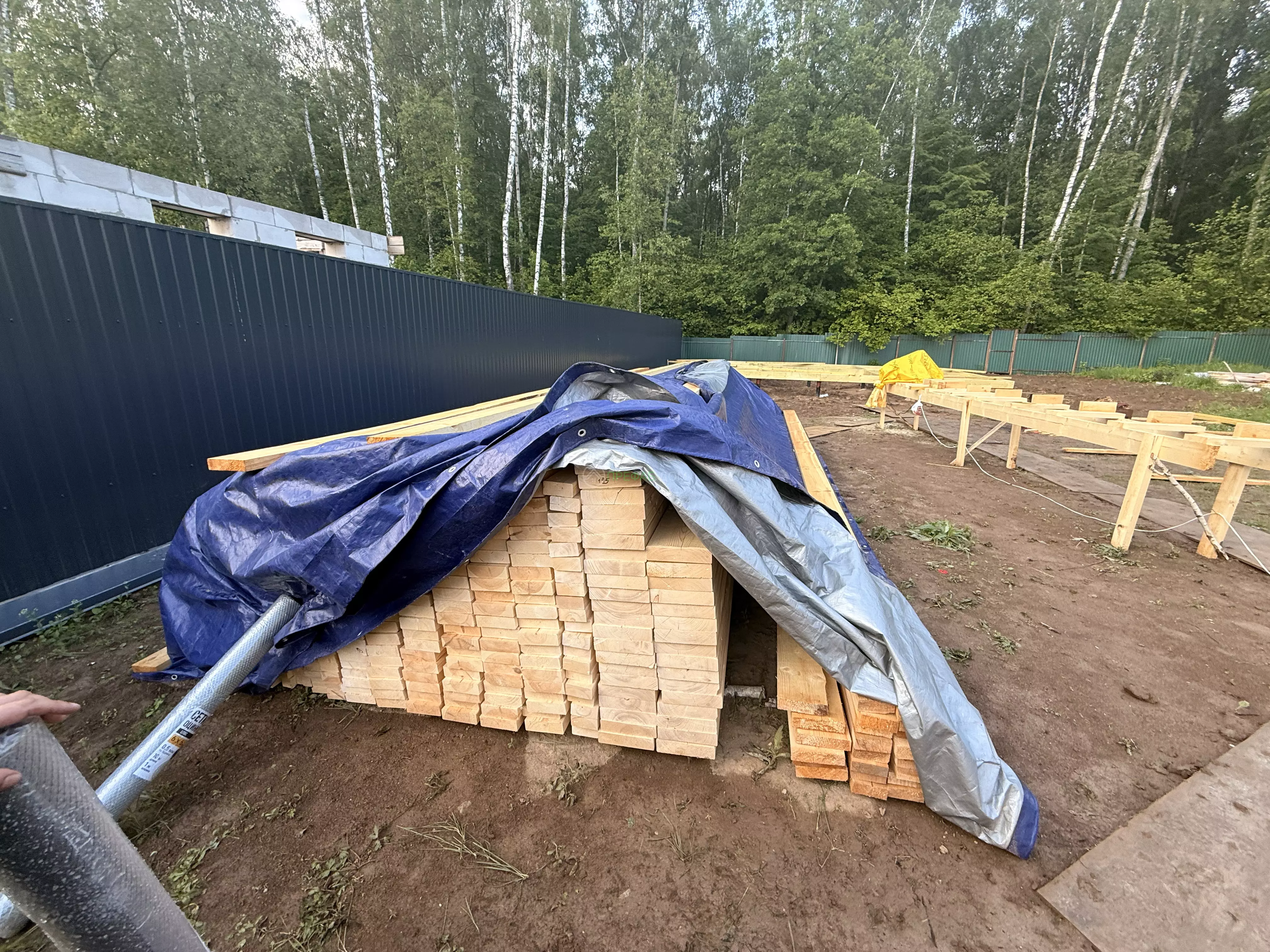

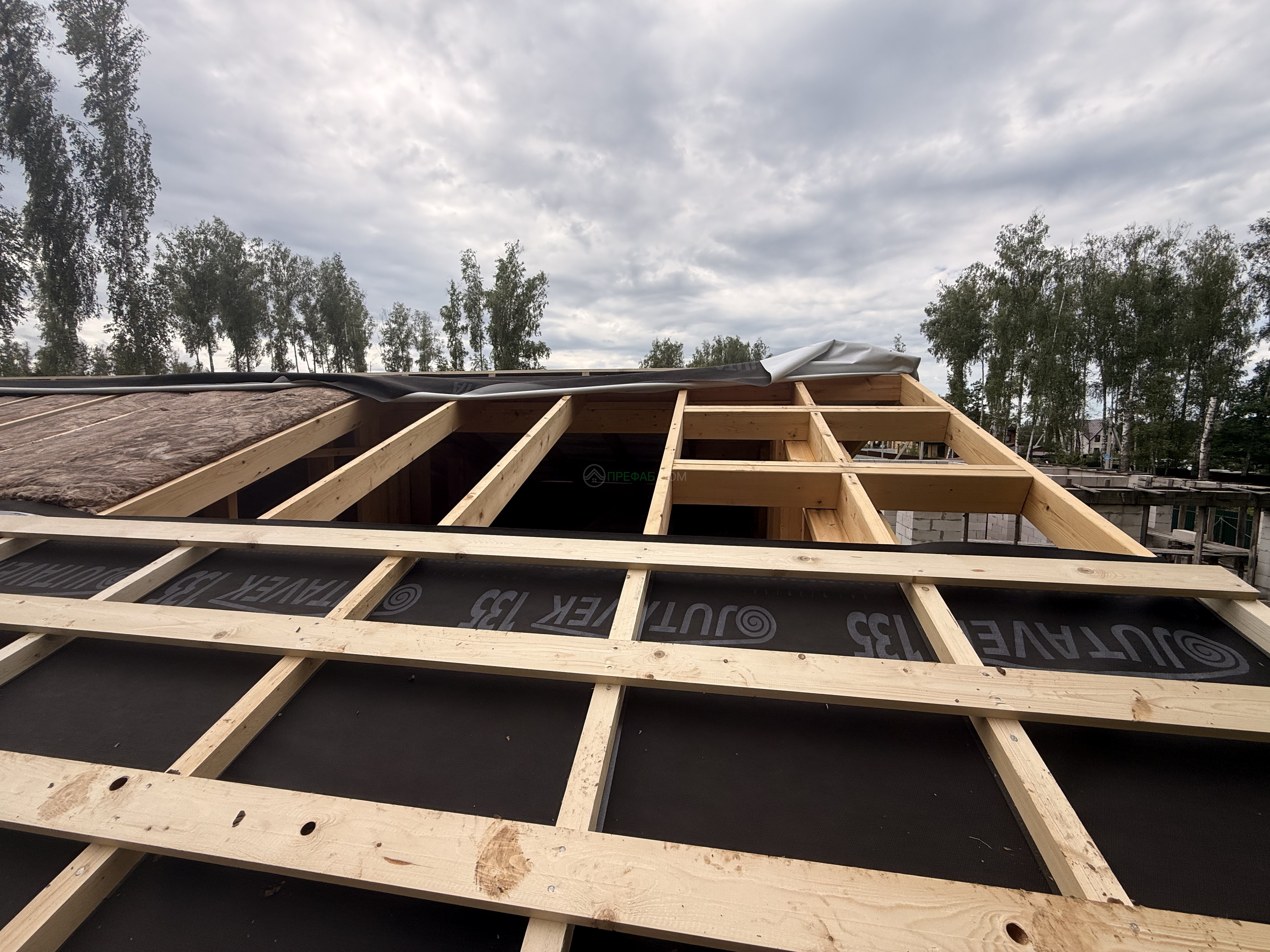

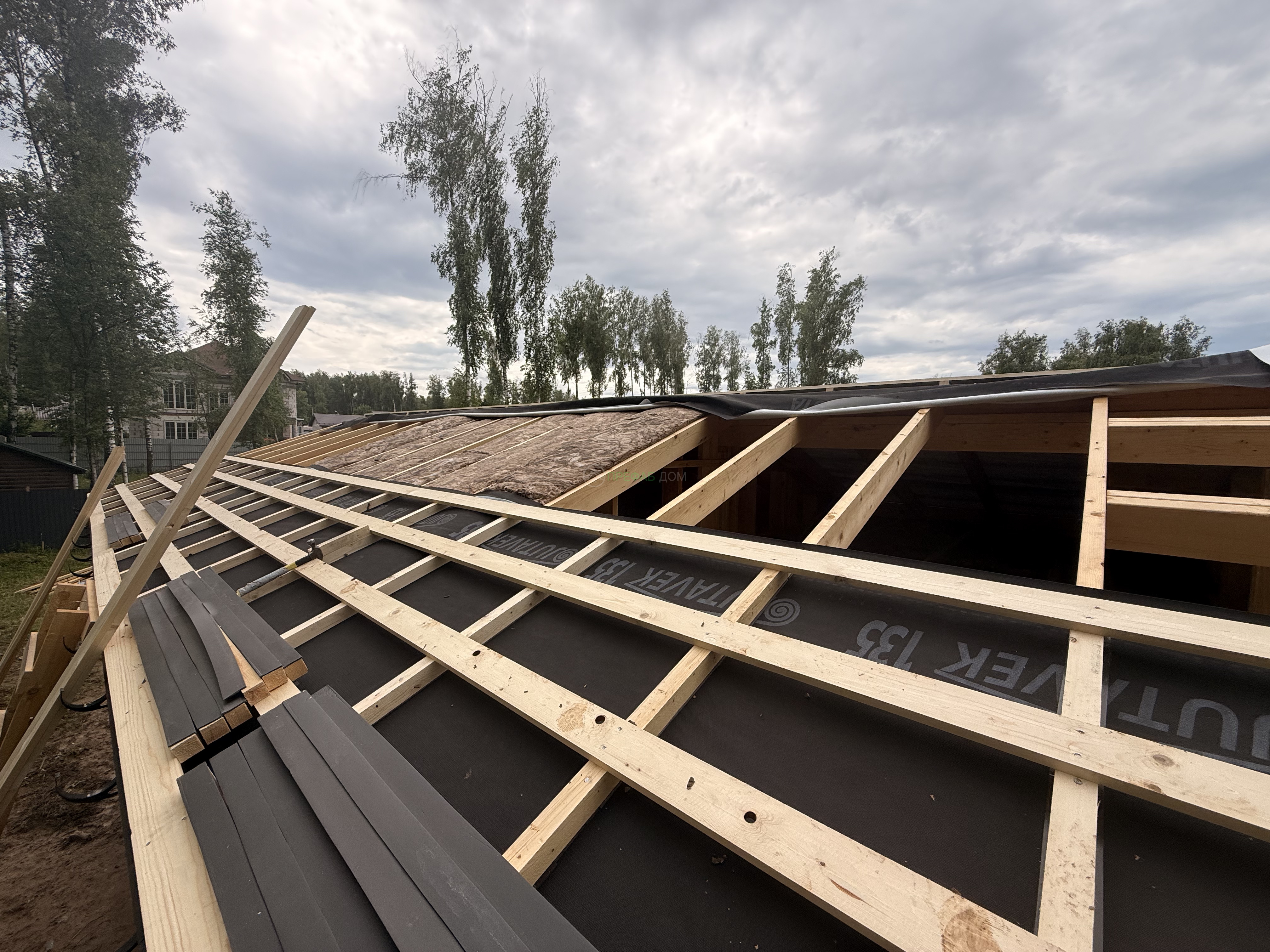

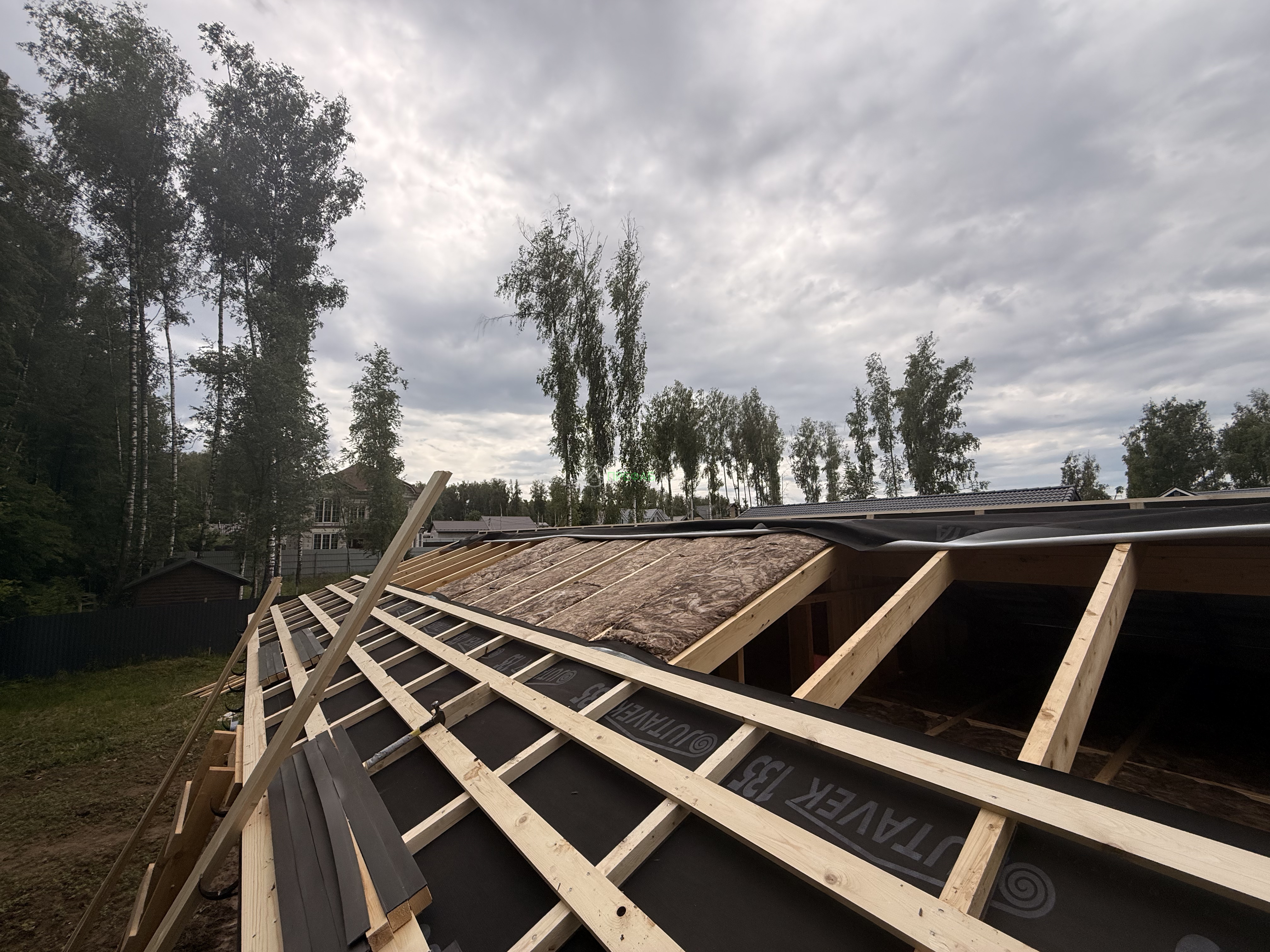

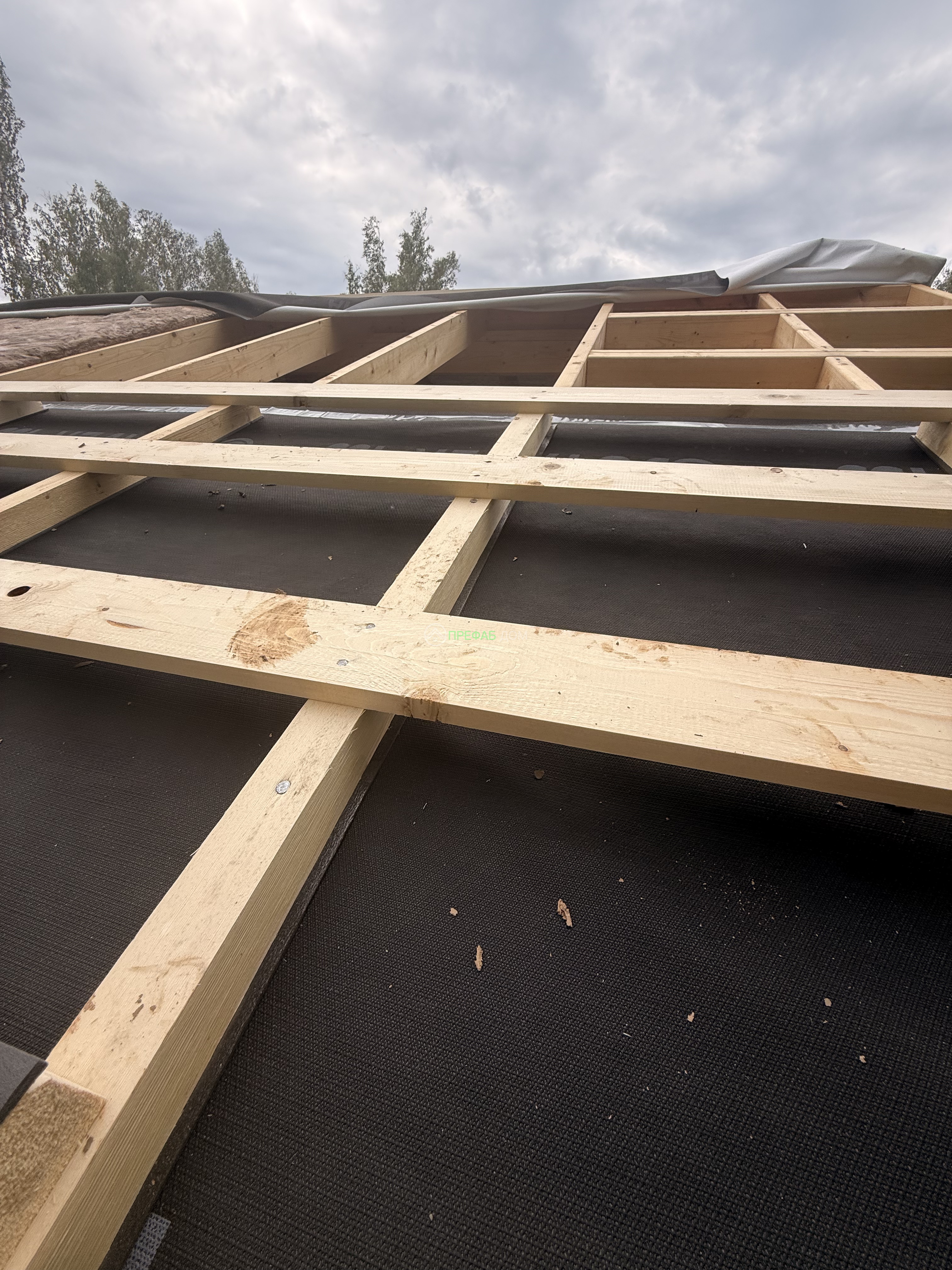

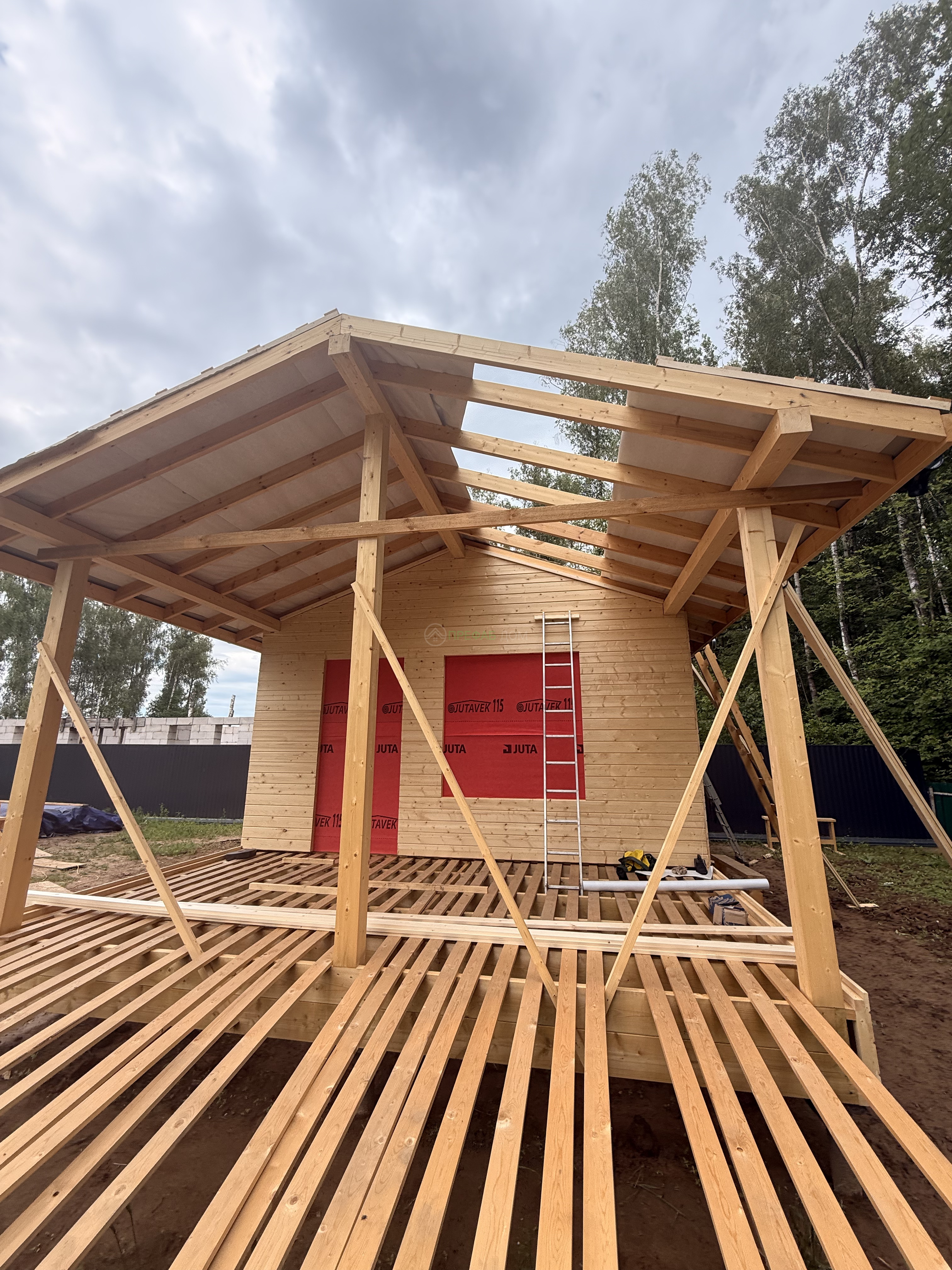

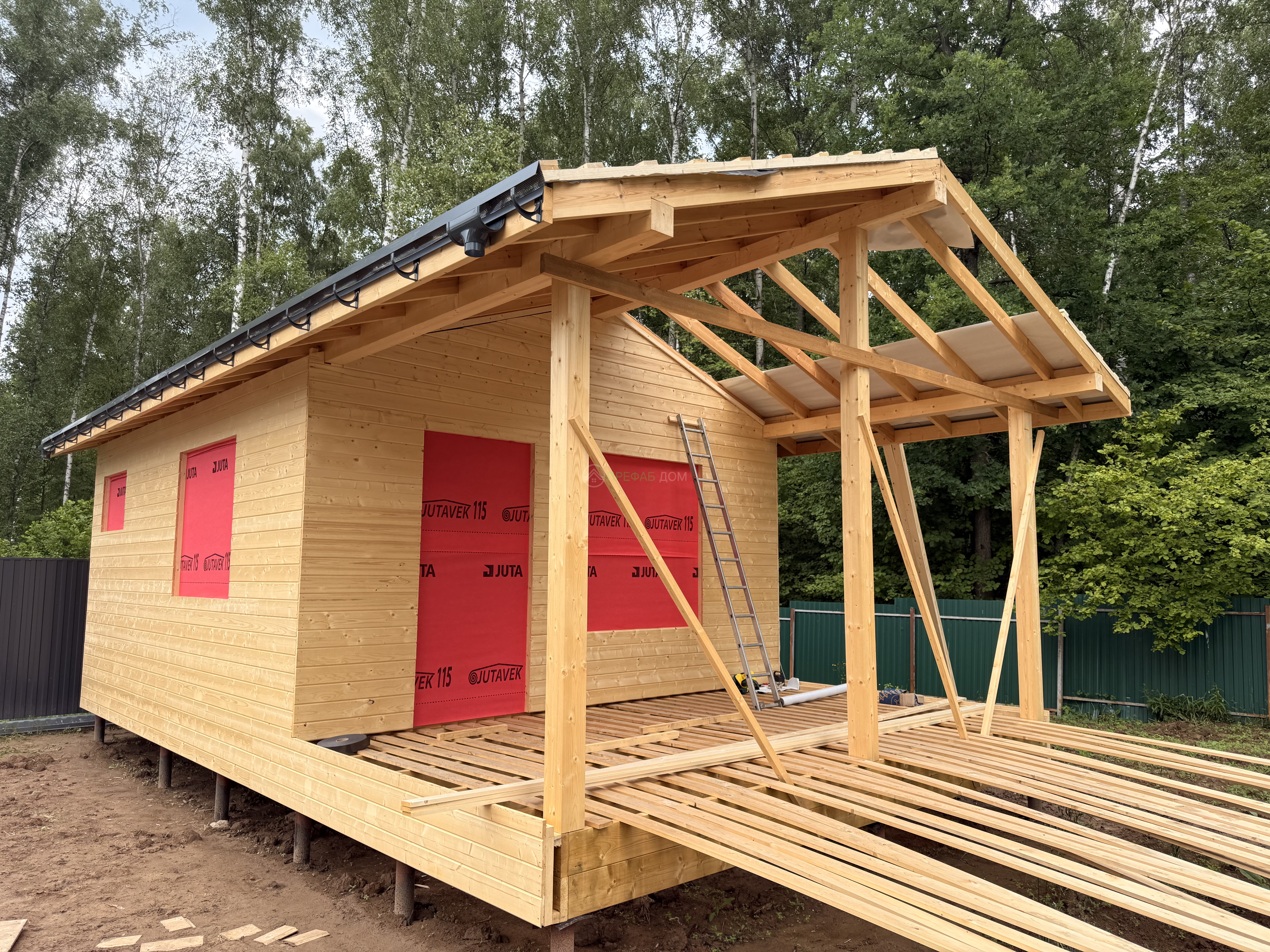

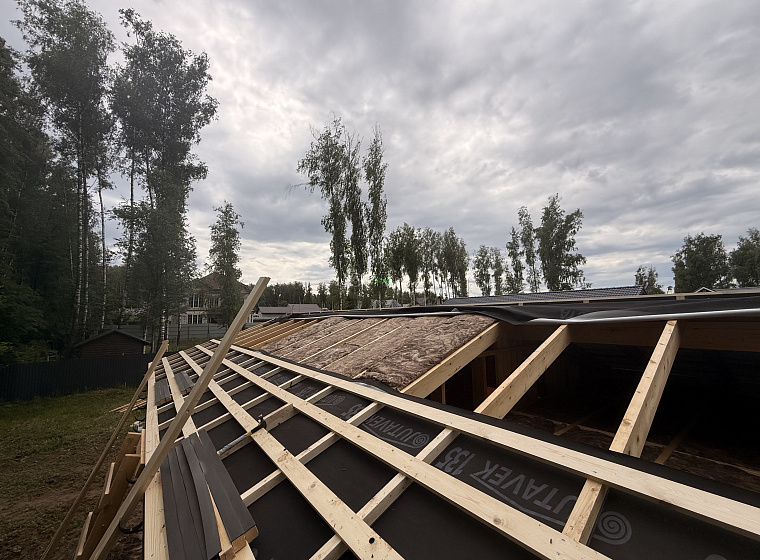

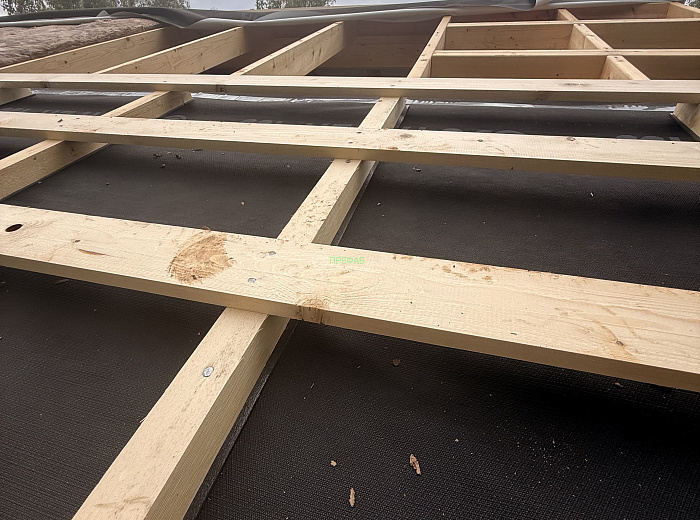

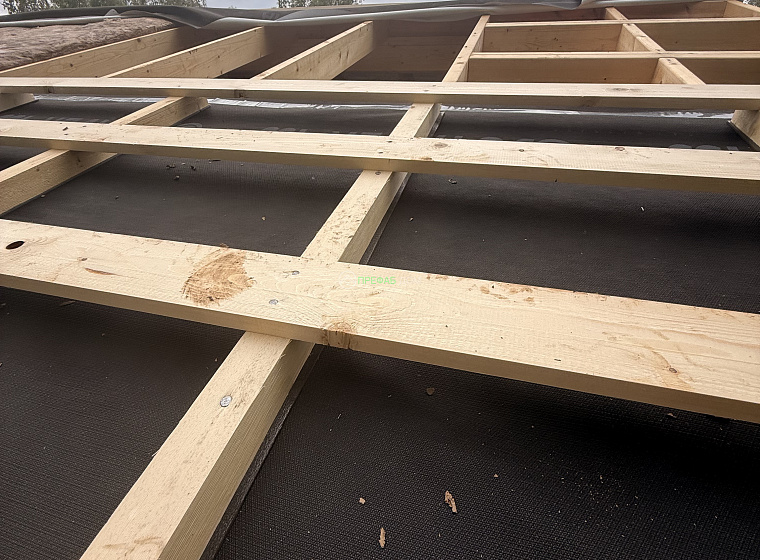

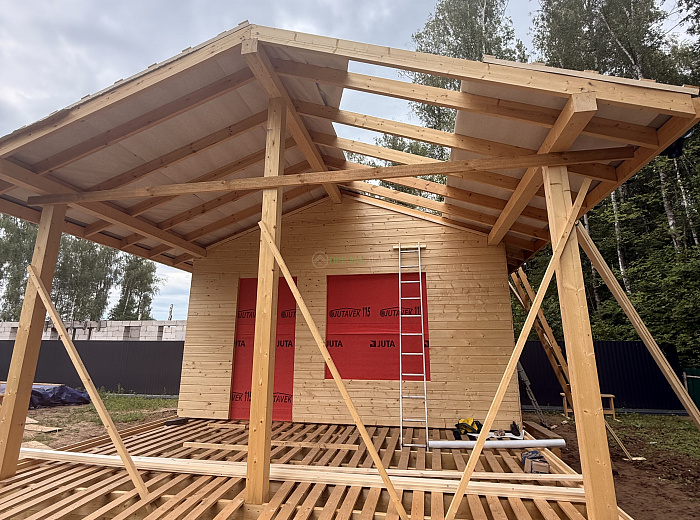

Этапы строительства, конструкция, фасад, кровля, терраса и готовый внешний вид объекта.
